| dalga boyu: | 1310 ve 1550nm | Kontrol tipi: | Mandallamasız |
|---|---|---|---|
| Güç kaynağı: | 5v | Bağlayıcı: | LC / UPC |
| Ürün adı: | Mini 2x2 Fiber Optik baypas Anahtarları | Uygulamalar: | Verici ve Alıcı Koruması |
| Vurgulamak: | Bypass Optik Anahtar,2x2 Fiber Optik Anahtarlar,1310nm Optik Fiber Anahtar |
||
Optik Sistemlerde ekleme veya bırakma için Mini 2x2 Fiber Optik baypas Anahtarları
GEZHI mini 2x2 2mm kablo ile Fiber Optik Bypass anahtarları, fiberin kırılmasını kolaylaştırır.PCB kartında taşınabilir olan 10 pinli.
2x2 optik Bypass anahtarı, ana ağı yerel ağ cihazından izole etmek için hızlı bir şekilde bypass moduna ayarlanmıştır.GEZHI, 1x1, 1x2, 2x2, 1x3, 1x4, Çift 1x2, 2x2, 2x4, Çok kanallı, 1x8, 1x16, 1x32 ve Ekipman optik anahtarı veya özelleştirilmiş optik anahtar gibi çeşitli optik anahtar kaynağı sağlar.
Özellikleri
Eşsiz Düşük Maliyet
Düşük Ekleme Kaybı
Son Derece Kararlı ve Güvenilir
Yüksek Kanal İzolasyonu
Kilitleme veya Kilitlemesiz
Epoksi İçermeyen Optik Yol
Uygulamalar
Enstrümantasyon
Optik Sinyal Yönlendirme
Ağ Test Sistemleri
Yapılandırılabilir Optik Ekleme / Bırakma
Verici ve Alıcı Koruması
Optik Ağ Koruması / Restorasyonu

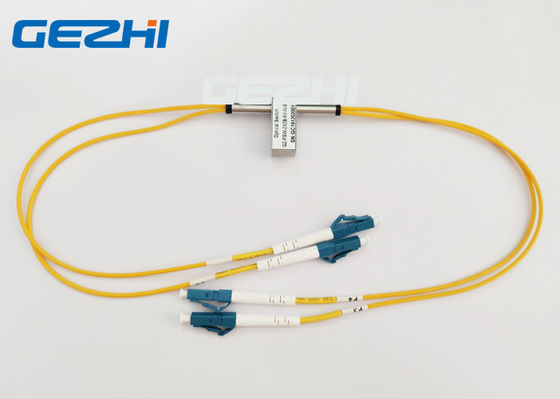

2x2 Fiber Optik Bypass Anahtarları resmi
Şartname
| Parametreler | GZ-FSW-2 × 2B | ||
| Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
| Çalışma yüksekliği | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.6 Maks: 0.8 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Güç kaynağı | v | 3.0 veya 5.0 | |
| Ömür | zamanlar | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27,0 × (W) 12,0 × (H) 8,2 özelleştirme mevcuttur. | |
pinler
| Parametreler | pinler | Elektrikli Tahrik | Durum Sensörü | ||||||
| 2 x 2B | Optik yol | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Sigara mandallama | P1-P3 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P4, P2-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
| mandallama | P1-P3 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P4 P2-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
Optik Yol
| Birinci Durum | Durum İki |
|
|
|
Sipariş Bilgisi
GZ-2 × 2B
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
| G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
