Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| dalga boyu: | 1310 ve 1550 nm | Kontrol tipi: | Mandallamasız |
|---|---|---|---|
| Güç kaynağı: | 5v | Bağlayıcı: | SC / UPC |
| Ürün adı: | 2x2 Fiber Optik Bypass Anahtar Modülü | Iletim gücü: | ≤500mW |
| Vurgulamak: | 2x2 Fiber Bypass Anahtarı,1550nm Bypass Anahtarı Modülü,Tek Modlu Optik Bypass Anahtarı |
||
SM 1310 / 1550nm Mandallamasız 2x2 Fiber Optik Bypass Anahtar Modülü
GEZHI 2x2 Fiber Optik bypass anahtar modülü, yüksek çalışma sıcaklığına sahip bir Metal kutuda paketlenir.1310 ve 1550nm tekli mod ile birlikte gelir, Kilitlemesiz tip SC / APC pigtailed.2x2 Bypass Fiberoptik Anahtar, gelen bir optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları bağlar.Bu, patent bekleyen opto-mekanik tescilli konfigürasyon kullanılarak elde edilir ve bir elektrik kontrol sinyali yoluyla etkinleştirilir.Switch, ultra yüksek güvenilirlik ve hızlı anahtarlama hızı ile iki yönlü performans sunar.2x2 Bypass fiberoptik anahtarlar, optik ağ uygulamaları için gerçek anahtarlama çözümüdür.
Özellikleri
Uygulamalar
ADAM
Laboratuvarda Ar-Ge
Sistem İzleme
Yapılandırılabilir OADM
Şartname
|
Parametreler
|
GZ-FSW-2 × 2Bbir | ||
| Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
| Çalışma yüksekliği | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.7 Maks: 1.0 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Güç kaynağı | v | 3.0 veya 5.0 | |
| Ömür | zamanlar | ≥107 | |
| Anahtar Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| boyut | aa | (L) 55,0 × (W) 30,0 × (H) 12,8 özelleştirme kullanılabilir. | |
Optik Yol
| PN | Optik yol | Elektrikli Tahrik | Durum Sensörü | Optik Yol | |||
| GZ-FSW-2 × 2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Sigara mandallama | P1-P3 | - | - | Kapat | / |
|
Kalp ameliyati |
| P1-P4 P2-P3 |
V + | GND | Açık | / |
|
Normal | |
Sipariş Bilgisi
GZ-2 × 2BA-X-xx-XXX-XX-XX
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Elyaf Türü | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
| G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

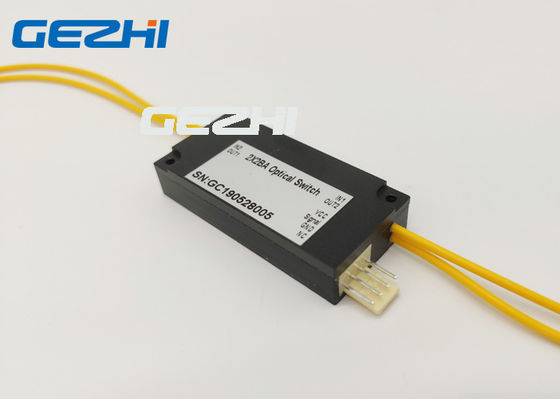

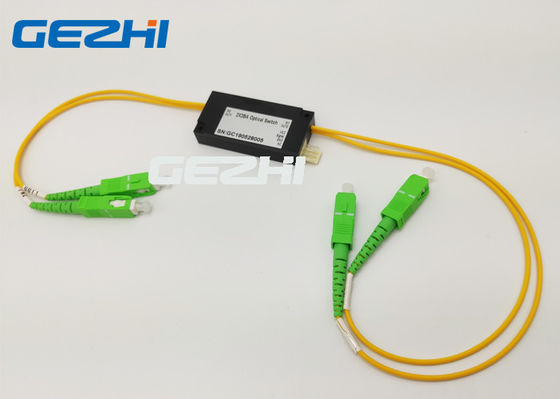

2x2 Fiber Optik Bypass Anahtar Modülü picture
