Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| dalga boyu: | 1310 ve 1550 nm | Kontrol tipi: | kilitli |
|---|---|---|---|
| Güç kaynağı: | 5v | Bağlayıcı: | FC / APC |
| Ürün adı: | 1x8 Opto-Mekanik Optik Anahtar | Optik güç kullanımı: | <500mW |
| Vurgulamak: | 1550nm opto mekanik anahtar,1x8 Mandallı Optik Anahtar,Mandallı Fiber Optik Anahtarlar |
||

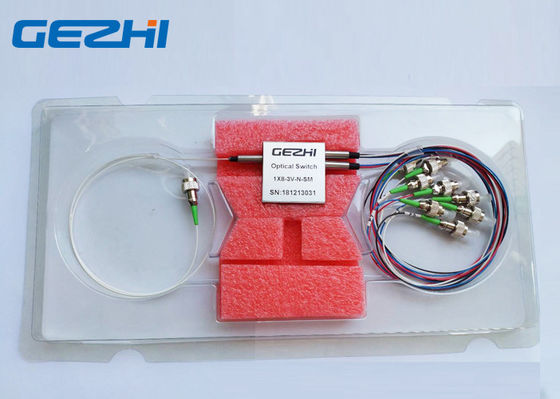

Mandallı Fiber optik Anahtarlar 1x8 Opto-Mekanik Optik Anahtar, küçük boyutlu 1310 ve 1550nm
GEZHI '1x8 Opto-Mekanik Optik Anahtar (1 × 8 Fiber Optik Anahtar) 1260nm ~ 1650nm veya 850nm Çok modlu dalga boyunda tüm dalga boylarını destekler, 35x35x9mm boyutunda ve FC / APC pigtailed ile mini tipi.ultra yüksek güvenilirlik, düşük takma kaybı, hızlı anahtarlama hızı ve çift yönlü performans sunar.Optik anahtarlar Verici ve Alıcı Koruması, Koruma, Optik Ağ, Ağ Test Sistemi ve Enstrümantasyon için yaygın olarak kullanılmaktadır.
Özellikleri
Minyatür boyut
Düşük Ekleme Kaybı, Düşük çapraz konuşma
Geniş çalışma dalga boyu aralığı
Kısa anahtarlama süresi
Çift yönlü Düşük optik bozulmalar
Uygulamalar
Büyükşehir bölgesi ağı
Laboratuvarda Ar-Ge
Sistem izleme
Ağ koruması ve restorasyonu
Enstrümantasyon, test ve ölçüm
Şartname
| 1 × 8 T TipiOptikDeğiştirmek | birim | Tipik |
| Çalışma Dalgaboyu | mil | 850nm veya 1260 ~ 1650nm |
| Ekleme Kaybı | dB | <1,0 (AA),<1,2 (SM) |
| Dalgaboyu Bağımlı Kaybı | dB | <0.25 (AA),<0.30 (SM) |
| Polarizasyona Bağlı Kayıp | dB | <0.1 |
| Geri dönüş kaybı | dB | MM:> 35, SM:> 55 |
| Çapraz Konuşma | dB | MM:> 40, SM:> 55 |
| Anahtarlama Zamanı | Hanım | Tipik: 4 Maks: 10 |
| Tekrarlanabilirlik | dB | <± 0.02 |
| dayanıklılık | döngüleri | > 10 Milyon |
| Anahtarlama Tipi | Kilitleme / Kilitlemesiz | |
| Optik Güç Kullanımı | mW | <500mW |
| Çalışma gerilimi | VDC | 3V veya 5V |
| Çalışma sıcaklığı | ℃ | 0 ~ 70 |
| Depolama sıcaklığı | ℃ | -40 ~ 85 |
| Elyaf Türü | / | SM / MM Elyaf |
| Paket boyutu | aa | 35L x 35W x 9H |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
Sipariş Bilgileri
GZ-FSW-1x8T-X-bir XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5/125 |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Diğer |
Elektrik
| Özellikler | Voltaj | şimdiki | Direnç |
| 5V mandallama | 4,5 ~ 5,5 V | 22.2 (±% 10) mA | 202.5 (±% 10) Ω |
| 5V mandallamasız | 4,5 ~ 5,5 V | 31 (±% 10) mA | 145 (±% 10) Ω |
| 3V mandallama | 2,7 ~ 3,3 V | 33,3 (±% 10) mA | 90 (±% 10) Ω |
| 3V kilitlemesiz | 2,7 ~ 3,3 V | 46,7 (±% 10) mA | 64,2 (±% 10) Ω |
boyut
pinler
