| dalga boyu: | 1550 ~ 1570nm | Kontrol tipi: | mandallama |
|---|---|---|---|
| güç: | 10Watts | Bağlayıcı: | FC / APC veya özelleştirilmiş |
| Ürün adı: | 1550 ~ 1570nm Mandallı Optik Anahtar | Elyaf Türü: | SMF-28e |
| Vurgulamak: | 10 Watt Fiber Optik Anahtarlar,1x2 Mandallı Optik Anahtar,1570nm Optik Fiber Anahtar |
||

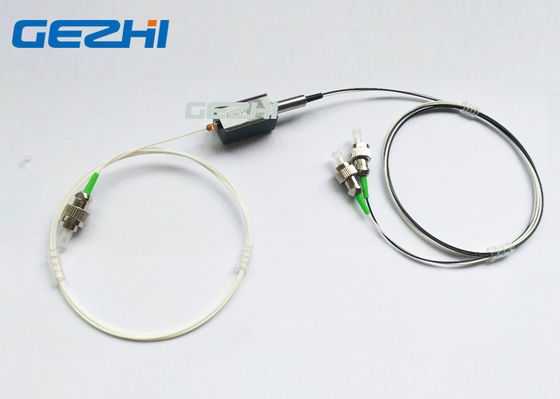

1x2 Yüksek Güçlü Fiber Optik Anahtarlar 10 Watt 1550 ~ 1570nm Mandallı Optik Anahtar
GEZHI'nin Yüksek Güçlü 1 × 2 fiberoptik anahtarları 10 Watt'ı destekler.Çalışma dalga boyu aralığı 1550nm ila 1570nm arasındadır.FC / APC pigtailed, Mandallama veya Mandallamasız olarak seçilir.GEZHI ayrıca özelleştirilmiş neredeyse optik anahtar yelpazesi sağlayabilir.
Özellikleri
Yüksek güç
Düşük Ekleme Kaybı
Yüksek Karışma
Kompakt paket
Uygulamalar
Ağ İzleyicisi
Yapılandırılabilir OADM
Fiber Optik Halka Koruması
Optik Çapraz & Bağlantı sistemi
Şartname
| Parametre | değer | ||
| tip | 1 × 1, 1 × 2 | ||
| Dalga boyu (nm) | 1310 + / 30 veya 1550 +/- 30 | 1310 +/- 30 ve 1550 +/- 30 | |
| Ekleme Kaybı (dB) | .70.7 (Tip 0.6) | .90.9 (Tip 0.7) | |
| Çapraz Konuşma (dB) | ≥55 | ≥55 | |
| Geri Dönüş Kaybı (dB) | ≥55 | ≥55 | |
| Tekrarlanabilirlik (dB) | ≤ ± 0.05 | ||
| Anahtarlama Süresi (ms) | 10 | ||
| Ömür (döngü) | > 1,000,000 | ||
| Anahtar modu | Kilitleme veya Kilitlemesiz | ||
| Çalışma Sıcaklığı (° C) | -5 ~ +70 | ||
| Depolama Sıcaklığı (° C) | -40 ~ +85 | ||
| Sürücü Gerilimi (V) | 5 ± 0.5 DC veya 5V Darbe | ||
| Çalışma Akımı (mA) | <50 | ||
| Güç Kullanımı (W) | <10 | ||
| Elyaf Türü | SMF-28e | ||
| Fiber uzunluğu (m) | Sipariş bilgilerini okuyun | ||
| Boyutlar (UxMxY) (mm) | (L) 26.5 x (W) 13.4 x (H) 11 | ||
Sipariş Bilgileri
GZ-HSW-1x2-X-bir XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5/125 |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Diğer |
pinler
| Elektrikli Tahrik | Durum Sensörü | |||||||
| Optik yol | ||||||||
| Pin1 | Pin10 | Pin5 | pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | + V Darbe | GND | N / A | N / A | açık | kapat | kapat | açık |
| 1-3 | GND | + V Darbe | N / A | N / A | kapat | açık | açık | kapat |
