dalga boyu: | 50GHz | Kanal: | 60 Kanal |
---|---|---|---|
Bağlayıcı: | LC / UPC | paket: | Rafa |
Vurgulamak: | 60 Kanal AWG Mux Demux,50Ghz AWG Modülü,60CH Atermal Dizili dalga kılavuzu ızgarası |

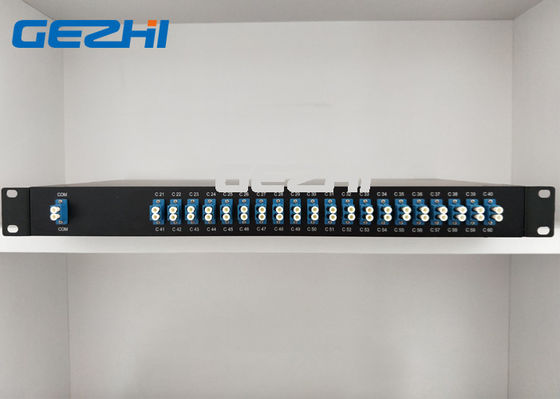

Tek fiber 50Ghz 60 Kanal Athermal AWG DWDM Rafa Montaj Modülü
GEZHI'nin 60ch Mux Demux Athermal AWG DWDM Modülü düşük kayıplı, yüksek yoğunluklu ve bağımsız pasif optik modüldür.Gauss şekilli geçiş bantları ile atermal AWG teknolojisine dayanmaktadır.1U paketinde 60Cannel 50GHz aralıklı kanala erişim sağlayarak, bu ünite C-bandı aralığının kapasitesini en üst düzeye çıkarır.Transponderler ve amplifikatörler ile birlikte, 60ch AWG DWDM mux demux basit noktadan noktaya yükseltilmiş halka konfigürasyonlarına kadar çok çeşitli mimarileri destekler.
Özellikleri
Elektrik gücü gerekmez
Daha fazla güvenilirlik için Yüksek Kanal İzolasyonu
Gelişmiş mesafe ve performans için Ultra Düşük takma kaybı
GR-1221-COREUNC ve Telecordia TR-NWT-000468 güvenilirlik
Uygulamalar
Dalgaboyu seçici yönlendirme
WDM tabanlı ADM
Metro ve uzun mesafeli ağ işleri
WDM iletimi
Optik sinyal işleme
Şartname
Parametre | Özellikler | birim | Yorum Yap | ||
Min | maksimum | ||||
Giriş Kanalı | 1 | ||||
Çıkış Kanalı | 60 | 80, 96 kanal mevcut | |||
Kanal aralığı | 50 | GHz | |||
1dB Bant Genişliği |
0.18 |
mil | Gaussion Türü | ||
3dB Bant Genişliği |
0.28 |
mil | |||
IL | 6 | dB | ITU geçiş bandındaki en kötü durum | ||
IL UNI. | 1 | dB | |||
dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
PDL | 0.5 | dB | Maks.geçiş bandındaki değer | ||
Bitişik Karışma | 22 | dB | ITU geçiş bandındaki en kötü durum | ||
Bitişik Olmayan Karışma | 27 | dB | ITU geçiş bandındaki en kötü durum | ||
Toplam Karışma | 20 | dB | Diğer tüm kanalların kümülatif karışma | ||
Geri dönüş kaybı | 40 | dB | |||
Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
Kromatik Dispersiyon (CD) | -20 | 20 | psn / nm'ye | ||
PMD | 0.5 | ps |
Paket resim
