Ürün adı: | 1x16 DWDM | dalga boyu: | C22, C37 |
---|---|---|---|
Kanal Geçiş Bandı: | 100Ghz | Çizgi Türü: | Tek lif |
Bağlayıcı: | FC / APC | Uygulama: | WDM ağı |
Vurgulamak: | 100Ghz Yoğun Dalga Boyu Bölmeli Çoklayıcı,16 CH Pasif DWDM Modülü,1x16 DWDM Modülleri |

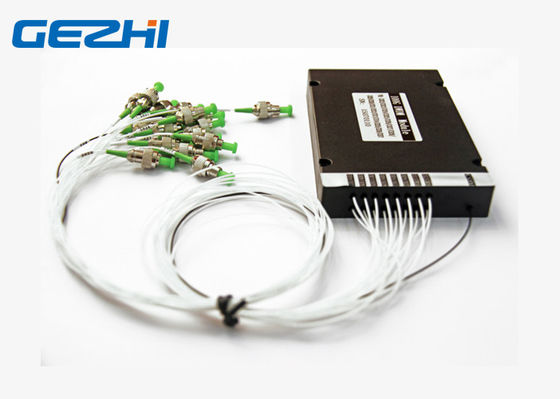

1x16 CH Pasif DWDM Mux modülü 100Ghz C22 ~ C37 dalga boyu FC / APC
GEZHI'nin Pasif DWDM kanalları, cam elyafta düşük optik kayıplar için doğal bölgede yaşayan ve DWDM teknolojisinin maksimum erişimini sağlayan, C-Band 1531 nm ve 1551nm düşük ekleme kaybında CWDM kanallarının geçiş bandıyla örtüşüyor.ABS kutusunda 120x80x10mm ambalaj 16 Kanal dalga boyu C22, C23, C24, C25, C26, C27, C28, C29, C30, C31, C32, C33, C34, C35, C36, C37 olan bu Pasif DWDM Mux.
Pasif DWDM Mux genellikle dalga boylarının C-bandı üzerinde sıkıca bir araya getirildiği uzun mesafeli iletim için kullanılır, 100GHz ızgarada (0.8nm) 48 dalga boyuna kadar.Protokol şeffaf ve SDH / SONET, 10 / 1G Ethernet, 16/8/4/2 / 1G Fiber Kanal, CATV ve FTTX dahil olmak üzere uygun uygulamalar.
Özellikleri
Düşük Optik Ekleme Kaybı
Güvenilir pasif WDM teknolojisi
Halka ağlar için ölçeklenebilir
Düşük profilli modüler tasarım
RoHS ile Uyumluluk
Uygulamalar
Uzun Menzilli Ağlar
Metro Ağları
Yoğun WDM Sistemleri
CATV Fiber Optik Bağlantılar
Erişim / Kurumsal Ağlar
Şartname
Parametre | birim | 16CH DWDM Mux veya Demux | |
Kanal numarası | - | 16Kanal | |
Çalışma Dalgaboyu | mil | C22 ila C37 dalga boyu | |
Kanal Merkezi Dalga Boyu | mil | ITU-T Grid (@DWDM) Instagram Profilini Görüntüle | |
Kanal Geçiş Bandı | mil | 0,8 (100 Ghz) | |
Ekleme Kaybı @PB | dB | <4.8dB veyaAtla ile <3.5dB | |
Mux% 1 izleme | dB | <24.3 | |
Demux% 1 izleme | dB | <21,5 | |
Bitişik Kanal @Izolasyon | dB | > 30 | |
Bitişik Olmayan Kanalda İzolasyon | dB | > 40 | |
Passband Ripple | dB | <0,3 | |
Polarizasyona Bağlı Kayıp | dB | <0,3 | |
Polarizasyon Modu Dağılımı | ps | <0.1 | |
Yönlülük ve Geri Dönüş Kaybı | dB | Yönlendirme:> 50 Geri Dönüş Kaybı:> 45 | |
Güç kontrolü | mW | <500 | |
Bağlayıcı | - | FC / APC veya özelleştirilmiş | |
Elyaf Türü | - | SMF-28e veya Özelleştirilmiş | |
Çalışma sıcaklığı | ℃ | -5 ~ +75 | |
Depolama sıcaklığı | ℃ | -40 ~ +85 | |
Paket boyutu | aa | ABS kutusu 120 * 80 * 18mm veya özelleştirilmiş |

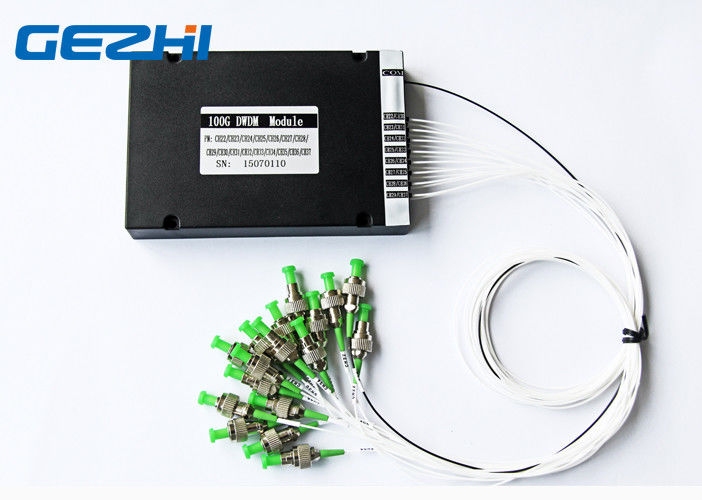

GEZHI 16 Kanal Pasif DWDM Mux - Demux Modülü
