Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | MEMS Fiberoptik Anahtar | Kanal: | 1x16 |
|---|---|---|---|
| dalga boyu: | 1310 ve 1550 nm | Kontrol tipi: | Mandallamasız |
| Bağlayıcı: | Yok | Uygulama: | Kanal Monitörü |
| Vurgulamak: | mems fiber optik anahtarı,RS232 Optik Anahtarı,1x16 MEMS Optik Anahtarı |
||

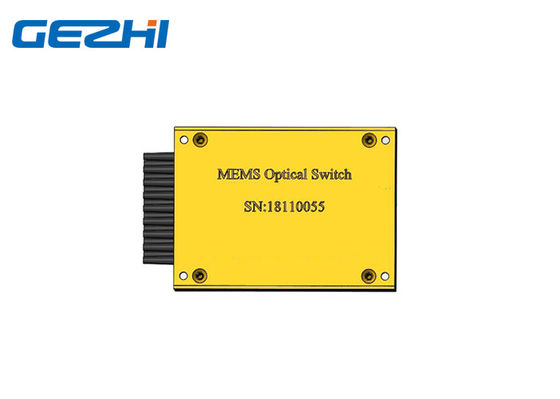

1x16 Geniş geçiş bandı MEMS Fiber Optik Anahtar Tekli Mod
GEZHI'nin MEMS Optik Anahtarı, bir mikro elektromekanik sistem (MEMS) çipine dayanmaktadır.MEMS yongası, bir silikon destek üzerinde elektrikle hareket edebilen bir aynadan oluşur.MEMS çipine uygulanan bir voltaj, aynanın dönmesine neden olur ve bu da MEMS Optik Anahtarın giriş ve çıkış fiberleri arasındaki ışığın bağlanmasını değiştirir.
Özellikleri
Yüksek Hızlı Anahtarlama Süreleri
Yüksek stabilite ve yüksek güvenilirlik
Düşük insersiyon kaybı ve düşük PDL
Şok ve Titreşime Duyarsız
Uygulamalar
anahtarlama
Ağ izleme
bloke etme
Şartname
| Parametre | birim | değer |
| Kanal Değiştirme | - | 1XN (1X4,1X8,1x12,1X16,1X32) |
| dalga boyu | mil | C bandı / L bandı / C + L / diğerleri |
| Ekleme Kaybı | dB | ≤0.8 / 1.0 / 1.2 / 1.5 / 1.7 |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 |
| Geri dönüş kaybı | dB | ≥50 |
| Çapraz Konuşma | dB | ≥50 |
| Dalgaboyu Bağımlı Kaybı | dB | ≤0.3 |
| Polarizasyona Bağlı Kayıp | dB | ≤0.2 |
| Sıcaklığa Bağlı Kayıp | dB | ≤0.3 |
| Anahtarlama Zamanı | Hanım | ≤15 |
| Optik Güç Kullanımı | mW | ≤500 |
| Anahtar Türü | - | Sigara mandallama |
| Güç gerilimi | V | 5 ±% 10 |
| Güç tüketimi | W | ≤0.4 |
| dayanıklılık | döngüleri | 1 Milyar Dk. |
| Çalışma sıcaklığı | ℃ | -5 ~ + 70 |
| Çalışma Bağıl Nemi | Bağıl nem% | 5 ~ 90 |
| Depolama sıcaklığı | ℃ | -40 ~ +85 |
| Depolama Bağıl Nemi | Bağıl nem% | 5 ~ 90 |
| Elyaf türü | - | SMF-28 veya Eşdeğeri |
Notlar:
1. Bağlayıcılar olmadan belirtilmiştir;
2.O bandı: 1290 ~ 1330nm, C bandı: 1530 ~ 1570nm, L bandı: 1570 ~ 1610nm, Tam bant: 1270 ~ 1620nm
3. IL, CWL, 23 ° C'de ölçülür.IL tek bant içindir.Çift bant 0,2 dB ekler.
4. WDL 23 ℃ değerinde +/- 20nm aralığında ölçülür
5. Tekrarlanabilirlik 100 döngüden sonra tanımlanır
6. Fiber tipi: 0.9mm gevşek tüp veya eşdeğeri ile SMF-28
MEMS Cipsi
Sipariş Bilgisi
GZ-MS-1x16-bir XX-XX-XX-X
| kip | Kanal | dalga boyu | Elyaf Türü | Fiber Uzunluğu | Bağlayıcı | Kontrol tipi |
| MS = MEMS Anahtarı |
1xN N belirtin, burada N≤32 |
1 = O bandı 2 = C bandı 3 = L bandı 4 = C + L 5 = O + Cı X = Özel |
1 = SMF-28 X = Özel |
05 = 0.5 M 10 = 1.0m X = Diğer |
NC = Yok FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
