Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Kaba WDM | Kanal No.: | 18 Kanal |
|---|---|---|---|
| dalga boyu: | ~ 1610 1270 | Çizgi Türü: | demux |
| Bağlayıcı: | COM-SC / UPC, OTH: LC / PC | Uygulama: | Koyu Lif Ağları |
| Vurgulamak: | 1x18 CWDM Splitter Modülü,CWDM Fiber Optik Bileşenler,18 Kanallı Kaba WDM |
||
1x18 CWDM Pasif Çoklayıcı Modül Fiber Optik Bileşenler
GEZHI 1x18 CWDM Pasif Çoklu, düşük maliyetli erişim ve metro ağlarına entegrasyon için tasarlanmış dielektrik ince film filtre teknolojisine dayanmaktadır.900um gevşek tüplü 120 * 80 * 18mm ABS kutu, 1 metre, COM-SC / UPC konnektör, LC / UPC konektörlü diğer çıkış ile paketi.1x18 CWDM Pasif Fiber Optik Bileşenler, tek bir optik fiber üzerinde yalnızca 3,5 dB bağlantı ekleme kaybıyla 18 CWDM kaynağına kadar çoğalabilen optik bir çoklayıcıdır.GEZHI 1x18 CWDM Pasif Çoklayıcı Modül (Fiber Optik Bileşenler) yüksek kanal izolasyonuna sahiptir ve bu nedenle çift yönlü bir sistemde kullanılabilir.Modül, çoklayıcı veya çoklayıcı olarak kullanılabilir ve bir çerçevede tek bir yuva kullanır veya tek başına, bir N kutusunda kullanılabilir.
Özellikleri
Çoklayıcı veya çoklayıcı olarak kullanılabilir
N kutusunda bağımsız olarak kullanılabilir
3.5dB bağlantı ekleme kaybı
Fiber başına 18 kanal
Çift yönlü
Uygulamalar
Optik video ağları
Etkinlik üretimi
CWDM ağları
Koyu fiber ağlar
Yayın katkı ağları
Şartname
|
Parametre |
birim |
1x18 CWDM Pasif Çoklayıcı | ||
| Mux | demux | |||
| Kanal Dalgaboyu | mil |
1270 ~ 1610nm |
||
|
Merkez dalga boyu |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı |
mil | > 14 | ||
| Maksimum Ekleme Kaybı | dB | <5.5 veya<3.5 Atla ile | Atla ile <5.5 veya <3.5 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı |
dB | <0.1 | ||
|
Polarizasyon Modu |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -5 ~ 75 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L120x80x18 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Filtre Basamaklı
Sipariş Bilgileri
| cwdm | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Kanal Sayısı | Modül tipi | Kablo tipi | Fiber uzunluğu | Giriş konektörü |
Çıktı konektörü |
|||||||
| cwdm | 01 = 1 kanal 02 = 2 Kanal 03 = 3 Kanal 04 = 4 Kanal ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Kutusu 3 = 19 ″ 1U Raf X = Diğer |
00 = hiçbiri 09 = 900um Gevşek tüp 20 = 2.0mm 30 = 3.0mm |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = yok LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Özel |
0 = yok |

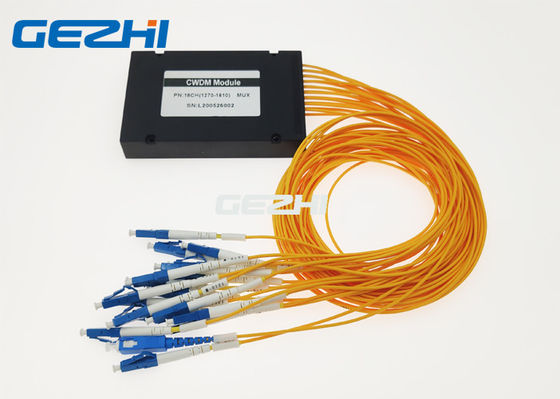

1x18 CWDM Pasif Çoklayıcı Modül paketi

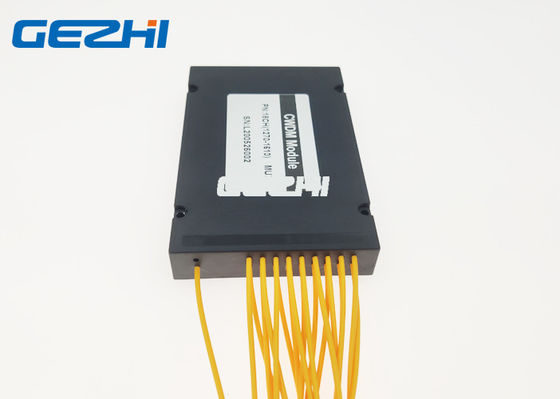

1x18 CWDM Pasif Çoklayıcı modülü

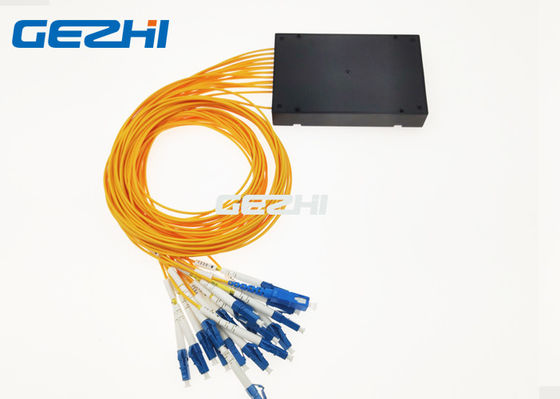

CWDM Fiber Optik Bileşenler
