| Ürün adı: | CWDM Mux | Kanal No.: | 12CH |
|---|---|---|---|
| dalga boyu: | ~ 1511 1271 | Çizgi Türü: | Mux |
| Bağlayıcı: | LC / UPC | Uygulama: | Fiber Optik amplifikatör |
| Vurgulamak: | 1571nm fiber cwdm,12 Kanal cwdm modülü,12Ch cwdm ekipmanı |
||

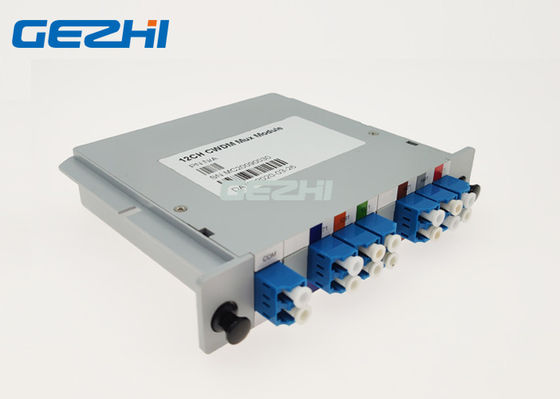

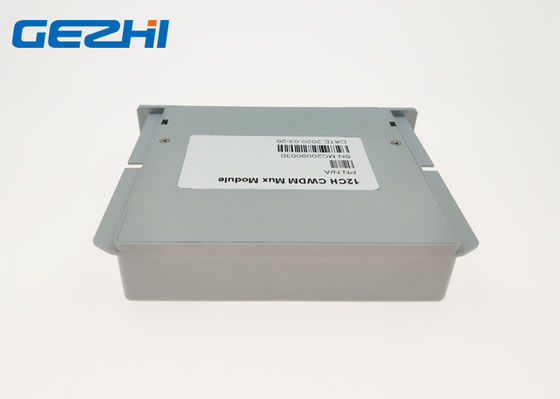

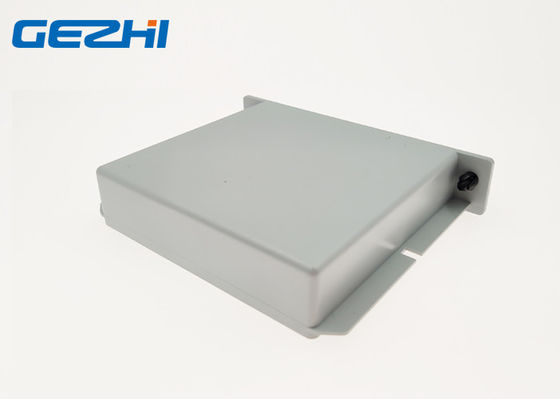

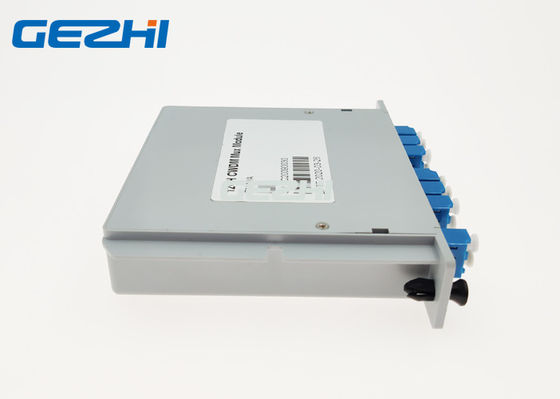

Uç tipi 12 Kanal CWDM Mux Modülü 1271 ~ 1571nm
GEZHI 12 Kanal CWDM Mux Modülü, uç tipi ABS kutu paketi ile LC / UPC adaptörü ile bağlanan dielektrik ince film filtre teknolojisine dayanmaktadır.GEZHI 12 Kanal CWDM Mux Modülünün dalga boyu 1271nm ila 1571nm arasındadır, tek bir optik fiber üzerinde iletim, sadece 3dB bağlantı ekleme kaybı ile.Uç tipi 12 Kanal CWDM Mux Modülü yüksek kanal izolasyonuna sahiptir ve bu nedenle çift yönlü bir sistemde kullanılabilir.Modül çoklayıcı veya çoklayıcı olarak kullanılabilir.
Özellikleri
Düşük takma kaybı
Fiber başına 12 kanal
Çift yönlü
3U Rafa Montaj Ekipmanına takılabilir
Çoklayıcı veya çoklayıcı olarak kullanılabilir
Uygulamalar
Optik video ağları
Hücresel Uygulama
Etkinlik üretimi
Hat İzleme
Koyu fiber ağlar
CWDM ağları
Yayın katkı ağları
Şartname
|
Parametre |
birim |
1x12 CWDM Modülü | ||
| Mux | demux | |||
| Kanal Dalgaboyu | mil |
1271 ~ 1571nm |
||
|
Merkez dalga boyu |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı |
mil | > 14 | ||
| Maksimum Ekleme Kaybı | dB | <3.0 | <3.0 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı |
dB | <0.1 | ||
|
Polarizasyon Modu |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -5 ~ 75 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L130x100x125 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Sipariş Bilgileri
| cwdm | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Kanal Sayısı | Modül tipi | Kablo tipi | Fiber uzunluğu | Giriş konektörü |
Çıktı konektörü |
|||||||
| cwdm | 01 = 1 kanal 02 = 2 Kanal 03 = 3 Kanal 04 = 4 Kanal ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Kutusu 3 = 19 ″ 1U Raf X = Diğer |
00 = hiçbiri 09 = 900um Gevşek tüp 20 = 2.0mm 30 = 3.0mm |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = yok LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Özel |
0 = yok |
Filtre Basamaklı
Uç Tipi 12CH CWDM Mux modülü
