Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | OBS | Kanal: | 4x4 |
---|---|---|---|
dalga boyu: | 1310 ve 1550 nm | Voltaj: | 9 ~ 36 V |
Bağlayıcı: | FC / UPC | Uygulama: | Büyükşehir bölgesi ağı |
Vurgulamak: | 1550nm OBS,D2x2 Optik Bypass Anahtarı,4x4 Optik Anahtar Modülü |

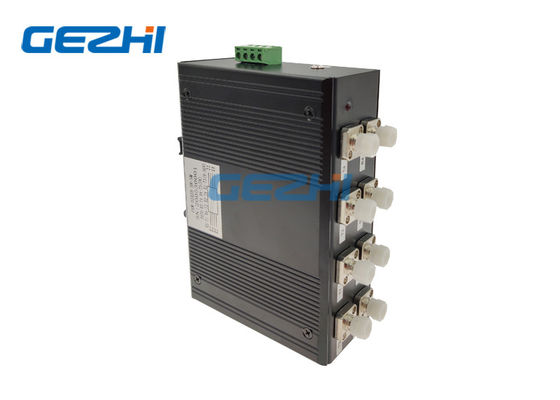

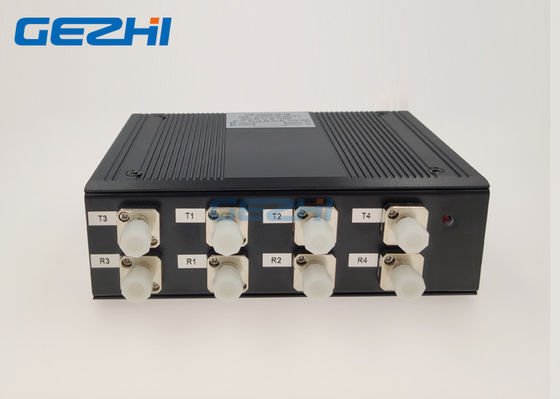

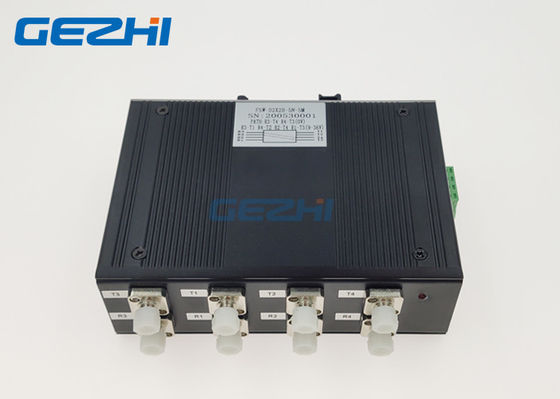

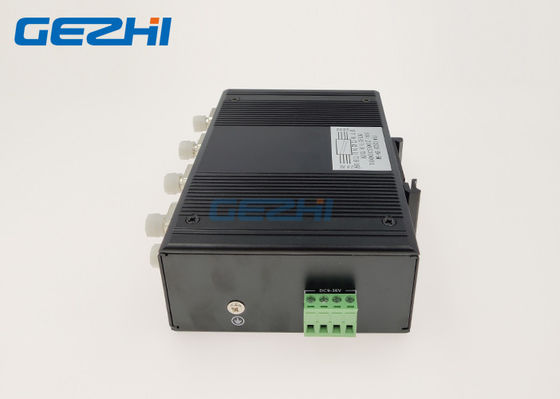

D2x2 Optik Baypas Anahtar Ekipmanı 4x4 OBS Opto-Mekanik Anahtar modülü
GEZHI en D2x2 Optik Baypas Anahtar Ekipmanı 4x4 OBS Opto-Mekanik Anahtar modülü ölçüm cihazlarında kullanılmak üzere tasarlanmıştır ve fiber optik iletişim ağları.4 giriş ve 4 çıkış ile gelir.Bu D2x2 Optik Bypass swtich ekipmanı PCB monte edilmiş metal kutu paketidir, kullanıcı doğrudan DC gücü ile kullanabilir.Kolay kurulum için DIN raylı Optik Bypass Anahtar Modülü.
Özellikleri
Kısa anahtarlama süresi
Son Derece Kararlı ve Güvenilir
Baypas Koruma Fonksiyonu
Düşük Ekleme Kaybı
Kolay operasyon
Uygulamalar
Laboratuvarda Ar-Ge
Sistem İzleme
OADM
Büyükşehir bölgesi ağı
Ağ Güvenliği ve İzleme
Şartname
Parametreler | birim | GZ-FSW-D2 x 2B-DIN | |
Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
Çalışma Dalgaboyu | mil | 850 ve 1300 | 1310/1490/1550/1625/1650 |
Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.6 Maks: 1.0 |
Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
Diyafoni | dB | MM≥30 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
Güç kaynağı | v | 12 ~ 48VDC veya 110 ~ 220V AC | |
Ömür | zamanlar | ≥107 | |
Anahtar Zamanı | Hanım | ≤8 | |
Iletim gücü | mW | ≤500 | |
Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
Depolama sıcaklığı | ℃ | -40 ~ 85 | |
Ağırlık | g | 16 | |
boyut | aa | 142x101x47 |
Sipariş Bilgisi
GZ-FSW-D2x2B-DIN-xxx-xxx-xx-xx
kip | dalga boyu | Güç kaynağı | Kontrol Modeli | Elyaf Türü | Bağlayıcı |
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
D = 12 ~ 48V DC B = DC + AC Çift güç kaynağı |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Optik yol
D2x2 Optik Baypas Anahtar Ekipmanı 4x4 OBS Opto-Mekanik Anahtar modülü
Resim
