Düşük Ekleme Kaybı Rafı 1650nm 1X8 Optik Anahtar Ekipmanları

Düşük Ekleme Kaybı Rafı 1 × N (N≤16) Optik Anahtar Ekipmanları FSW-1X8-U

GEZHI'nin Düşük Ekleme Kaybı Rafı 1 × N (N≤16) Optik Anahtar Ekipmanı FSW-1X8-U, optik yol dönüştürme ürünlerini gerçekleştirmek için optik anahtarın kullanılmasıdır.Düşük Ekleme Kaybı Rafı 1 × N (N≤16) Optik Anahtar Ekipmanları FSW-1X8-Ubir ortak fiberin 8 sayı çıkış veya giriş fiberine otomatik ve tekrarlanabilir bağlanmasına izin verir.Bu 1x8 Raf Montajlı Fiber Optik anahtar çift yönlüdür ve 1x8 veya 8x1 yönünde kullanılabilir.

Optik rotayı kontrol etme ve değiştirme yeteneği ile.FSW-1x8-U Raf Montajlı Optik Siwtches ön panelden manuel olarak seçilebilir veya RS232 portu, Ethernet portu ile kontrol edilebilir ve belirli bir frekansta otomatik olarak taranabilir.Optik fiber iletim sisteminde GEZHI'lerFSW-1x8-U Raf Tipi Optik Siwtchesçok kanallı fiber izleme, çoklu ışık kaynağı / dedektör seçimi ve fiber optik yol koruması vb. için kullanılır. Ayrıca, GEZHI en FSW-1x8-U Raf Tipi Optik Siwtches optik fiber ve bileşen testi, dış mekan kablo testi ve çok noktalı optik sensörler izleme sistemi için fiber optik test sisteminde de kullanılır.

Özellikleri

Düşük sokma kaybı, Hızlı anahtarlama

RS232 Kontrol ve RJ45 Ethernet Uzaktan Yönetim
SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık
Şeffaf iletim sinyali.Yüksek kararlılık ve güvenilirlik

LED gösterge paneli.Görsel ekran, Rahat kullanım
Otomatik taramanın kanal ve zaman aralığı ayarlanabilir


Uygulamalar

Kablo İzleme ve Bakım sistemi

FITL
Otomatik Ölçüm

Optik Ağ Uzaktan İzleme

Şartname

Parametreler	birim	Göstergeler
Birim tipi		FSW-1x8-U
Dalga boyu aralığı	mil	1260 ~ 1650nm
Test Dalgaboyu	mil	1310/1550 nm
Ekleme Kaybı	dB	Typ..80,8dB, Maks. 1,5 dB
Tekrarlanabilirlik	dB	≤ 0.02
Geri dönüş kaybı	dB	≥ 55
Diyafoni	dB	≥ 70
WDL	dB	≤ 0.25
PDL	dB	≤ 0.05
Optik Güç	mW	≤ 500
Anahtarlama Zamanı	Hanım	≤10 ms (bitişik kanal)
Elyaf Türü	um	9/125
Bağlayıcı		FC / APC
İzleme Limanı		RJ45 ve RS-232
Çalışma Güç Kaynağı (Fiş tipi)	V	AC: 100 ～ 240 (50 / 60Hz)
Güç tüketimi	W	＜ 10
Çalışma sıcaklığı	℃	-10 ～ 60
Boyut	aa	1U: 483 x 230 x 45



Düşük Ekleme Kaybı Rafı 1 × N (N≤16) Optik Anahtar Ekipmanları FSW-1X8-U

Panel açıklamak için:

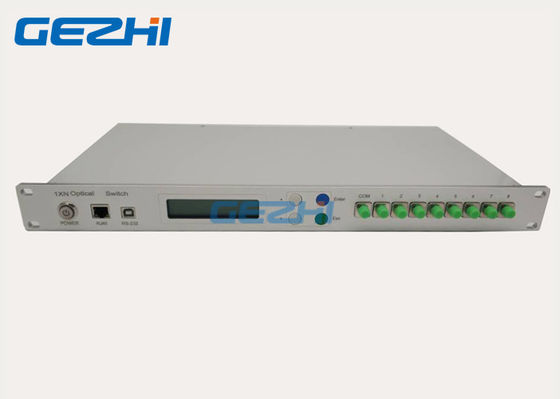

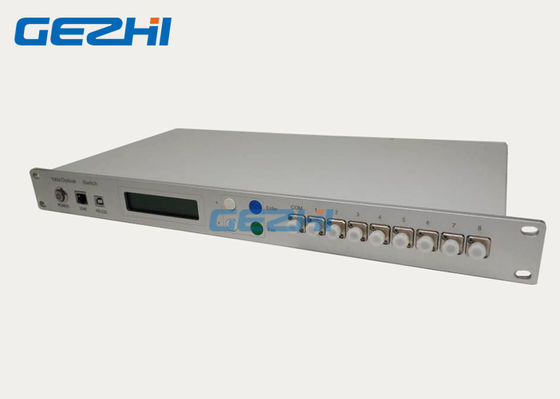

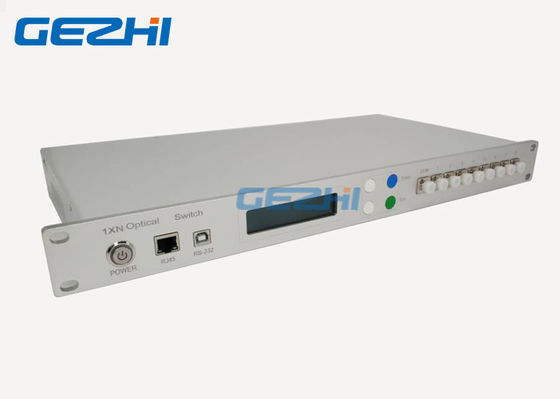

Ön Panel

◆Güç: Güç kaynağının ana anahtarı

◆RJ45:İletişim ağı yönetim arayüzü;

◆RS-232:Rs- seri arayüz;RS232 seri iletişim arayüzü;

◆LCD:Bilgileri doğrudan gösteren cihazlar;

◆▲: Yukarı hareket etmenin anahtarı; ▼: Aşağı hareket tuşu; Giriş: Belirlenecek anahtar;

ESC: İptal etmek için anahtar;

◆com,1 ~ 8:Fiber arayüz;

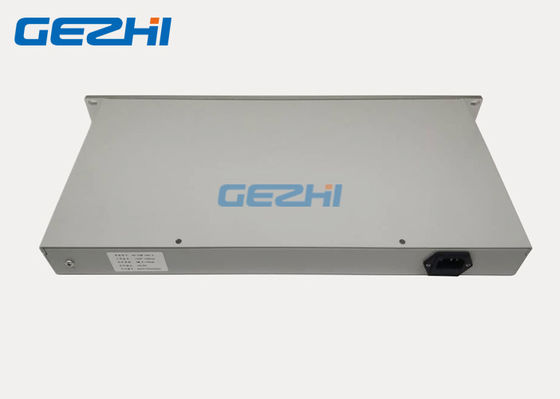

Arka panel

◆AC:100~ 240V: Güç kablosu arayüzü;
