| Ürün adı: | Optik Anahtarlar Matrisi | Kanal: | 28 * Çift 1x2 |
|---|---|---|---|
| dalga boyu: | 1260 ~ 1650nm | Bağlayıcı: | LC / PC |
| boyut: | 4U Rafa Montaj | Uygulama: | Otomatik Ölçüm |
| Vurgulamak: | 1650nm optik anahtar Ekipmanları,2x4 Optik Anahtar Ekipmanları,1x2 mekanik optik anahtarlar |
||
28 * Çift 1x2 Optik Anahtar Ekipmanları 28 pieaces 2x4 Opto-mekanik Anahtarlar
GEZHI'nin GZ-28-D1X2-U, 28 parça Dual 1x2'den oluşurmekanik optik anahtarlaroptik yolu eşzamanlı olarak değiştirin.Optik anahtar, optik yolu kontrol etme ve optik yolu dönüştürme rolünü oynayan bir ışık yolu kontrol cihazıdır.kontrol anahtarlamaOptik Anahtarlar ışık yolupanel kontrolünde 48 düğme olabilir, ayrıca program kontrollü bir komut kontrol anahtarı ışık yolu, yeşil ışık tarafından ışık yolu ekipman durumu ve kısa yol RS-232 seri port iletişim modu veya uzaktan RJ45 Ethernet iletişimi yoluyla olabilir kırmızı ışık ışık yolunu gösterir.
Özellikleri
Düşük sokma kaybı, Hızlı anahtarlama
28 adet Bağımsız kontrol düğmesi, Kolay kullanım
İki farklı LED rengi optik yol durumunu gösterir
RS232 Kontrol ve RJ45 Ethernet Uzaktan Yönetim
Uygulamalar
Otomatik Ölçüm
Optik Ağ Uzaktan İzleme
FITL
Kablo İzleme ve Bakım sistemi
Şartname
| Parametreler | birim | Göstergeler |
| Birim tipi | GZ-28-D1X2-U | |
| Dalga boyu aralığı | mil |
850 ± 40 veya 1260 ~ 1650nm |
| Test Dalgaboyu | mil |
850nm veya 1310 / 1550nm |
| Ekleme Kaybı | dB | Typ..01,0dB, Maks. 1,5 dB |
| Tekrarlanabilirlik | dB | ≤ 0.02 |
| Geri dönüş kaybı | dB |
MM≥30 SM≥55 |
| Diyafoni | dB |
MM≥35SM≥ 70 |
| WDL | dB | ≤ 0.25 |
| PDL | dB | ≤ 0.05 |
| Optik Güç | mW | ≤ 500 |
| Anahtarlama Zamanı | Hanım | ≤10 ms (bitişik kanal) |
| Elyaf Türü | um | 9/125 |
| Bağlayıcı | LC / UPC | |
| İzleme Limanı | RJ45 ve RS-232 | |
|
Çalışma Güç Kaynağı |
V |
AC: 100 ～ 240 (50 / 60Hz) |
| Güç tüketimi | W | ＜ 10 |
| Çalışma sıcaklığı | ℃ | -10 ～ 60 |
| Boyut | aa | 270x190x135 |
28 * Çift 1x2 Optik Anahtar Ekipmanları 28 pieaces 2x4 Opto-mekanik Anahtarlar

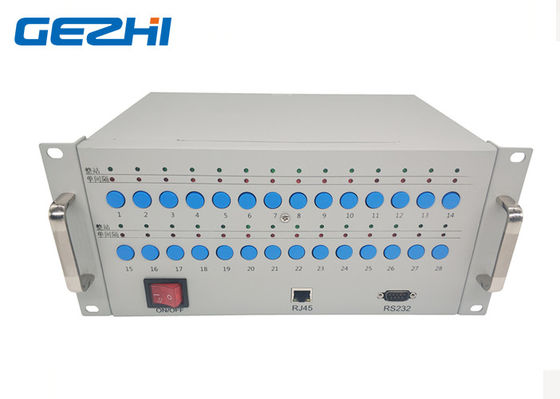

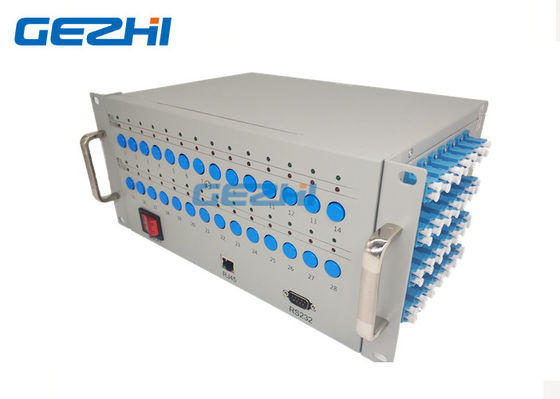

Ön panel
◆AÇIK KAPALI: AC-220V Güç düğmesi;
◆RJ45:İletişim ağı yönetim arayüzü;
◆RS-232: Rs- seri arayüz, cihaz izleme veri bilgileri için RS232 seri haberleşme arayüzü .;
◆ 1 ~ 28 düğme: 28 adet D1x2 optik anahtar düğmesi kontrolü
◆ LED:İki farklı LED rengi optik yol durumunu gösterir

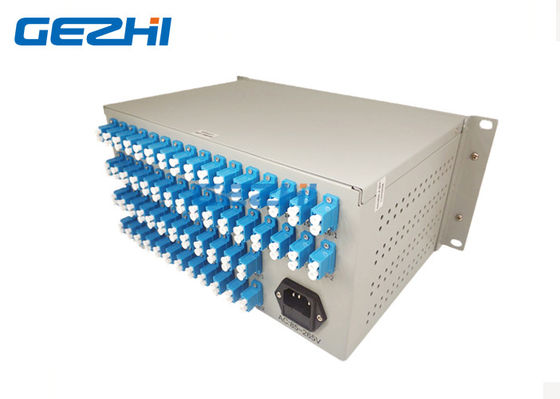

Sağ Yan Panel

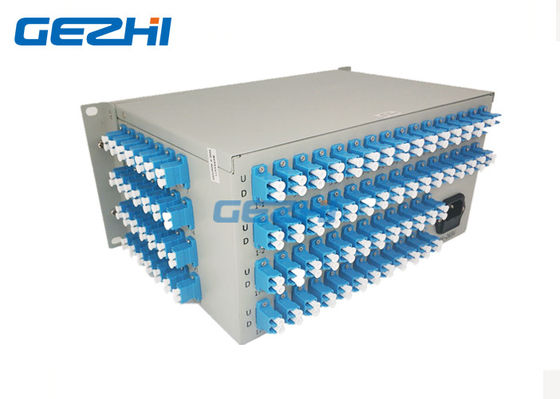

Arka panel
◆AC: 85 ~ 265V: AC-220V Güç Arayüzü
◆1 ~ 28 giriş portudur,1-1 ~ 28-1 ve 1-2 ~ 28-2 çıktı:
ekipman başlangıçta açıldığında, optik yol durumu U satırının 1 ~ 28 ila 1-2 ~ 28-2, D satırının 1 ~ 28 ila 1-2 ~ 28-2 Kırmızı renk LED'i gösterecektir,
düğmesine basıldığında ve Yeşil görüntülendiğinde, optik yol durumu U satırının 1 ~ 28 ila 1-1 ~ 28-1, D satırının 1 ~ 28 ila 1-1 ~ 28-1'dir.
