| Ürün adı: | SM Optik Anahtar | Kanal: | 1x2 |
|---|---|---|---|
| dalga boyu: | 1310 ve 1550 nm | Bağlayıcı: | FC / PC |
| boyut: | 104x120x28 | Uygulama: | Sistem İzleme |
| Vurgulamak: | 1550nm SM Optik Anahtar,FC PC Tek Modlu Fiber Anahtar,1x2 Kilitlemesiz Optik Anahtar |
||

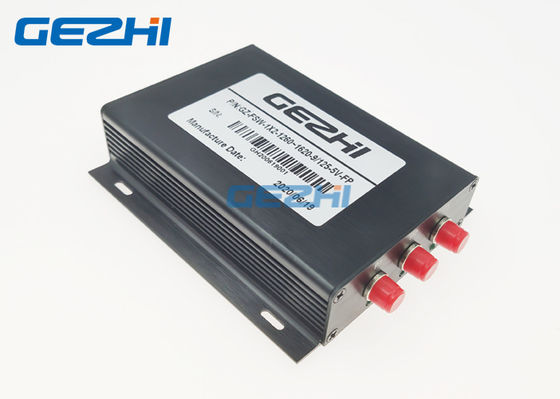

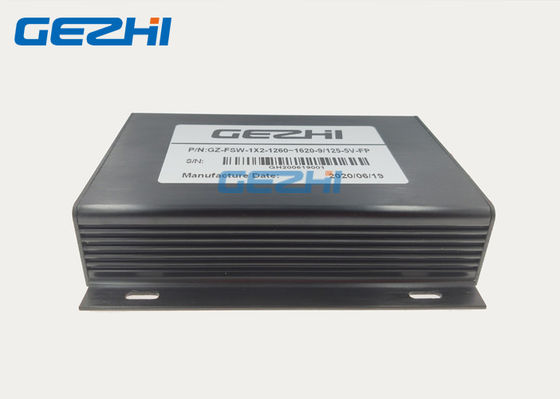

Kilitlemesiz Singlemode 1x2 Mekanik Optik Anahtar

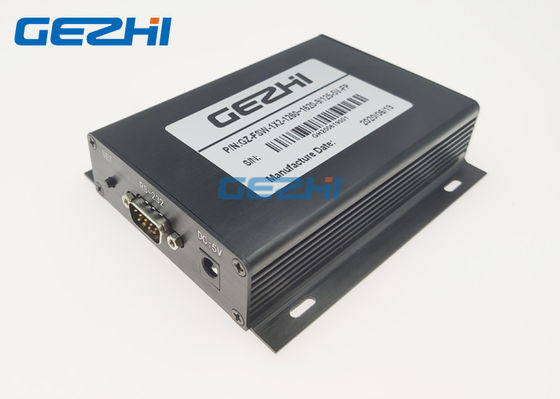

GEZHI'nin Mandallamasız Tekli Mod 1x2 mekanik Optik şalteri, iki durumlu Üç fiber ile yapılandırılır.Kolay kullanım ile RS232 arayüzü ile kontrolü.5V DC güç ile bağlanır.Tornasız SM 1x2 mekanik optik modül, gelen bir optik sinyali seçilen bir çıkış fiberine yeniden yönlendirerek optik kanalı bağlar.GEZHI 1x2 SM mekanik optik anahtar optik ağ koruma ve restorasyon, araştırma ve iletim ekipmanları korumasında bir uygulamadır.
GEZHI, 1x1, 1x2, 2x2, Çift tip ve çok kanallı optik anahtarı içeren çeşitli Fiber Optik Anahtarlar tedarik etmektedir.Ayrıca özelleştirilmiş optik anahtar mevcuttur.
Özellikleri
Hızlı anahtarlama
Düşük ekleme kaybı
Kolay operasyon
Yüksek kalite
Uygulamalar
Sistem İzleme
Kanal Engelleme
Yapılandırılabilir Ekle / Bırak
Enstrümantasyon
Şartname
| Parametreler | birim | Göstergeler |
| Birim tipi | GZ-FSW-1x2-W | |
| Dalga boyu aralığı | mil |
1260 ~ 1650nm |
| Test Dalgaboyu | mil |
1310/1550 |
| Ekleme Kaybı | dB | ≤0.7dB |
| Tekrarlanabilirlik | dB | ≤ 0.02 |
| Geri dönüş kaybı | dB |
≥50 |
| Diyafoni | dB |
≥ 55 |
| WDL | dB | ≤ 0.25 |
| PDL | dB | ≤ 0.05 |
| Optik Güç | mW | ≤ 500 |
| Anahtarlama Zamanı | Hanım | Ms8 ms |
| Elyaf Türü | um | 9/125 |
| Bağlayıcı | FC / UPC | |
| Kontrol modu | ANAHTAR ve RS-232 | |
|
Çalışma Güç Kaynağı |
V |
5V |
| Çalışma sıcaklığı | ℃ | -20 ～ 70 |
| Boyut | aa | 104x120x28 |
Kilitlemesiz Singlemode 1x2 Mekanik Optik Anahtar
Optik Yol
| Durum Bir | Durum İki |
|
|
|

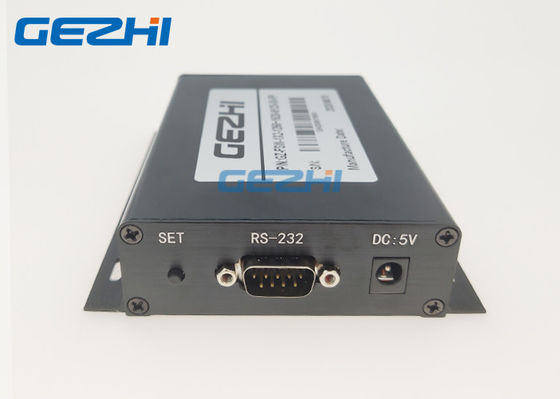

Panel Diyagramı
Mandallamasız Tekli Mod 1x2 Mekanik Optik Anahtar
GZ-FSW-1x2-WXX-xx-xxx-xx
| kip | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Bağlayıcı |
|
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Diğer |
