Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 2CH-OADM-Cı-WE | dalga boyu: | 1350 1510nm |
|---|---|---|---|
| Çizgi Türü: | Batı ve Doğu bir Elyaf | Bağlayıcı: | customzied |
| paket: | 100x80x10mm ABS kutu | Uygulama: | WDM ağı |
| Vurgulamak: | 1510nm Optik Add Drop OADM Modülü,Bir Fiber OADM Modülü,2 Kanal Tek Mod Anahtarı |
||

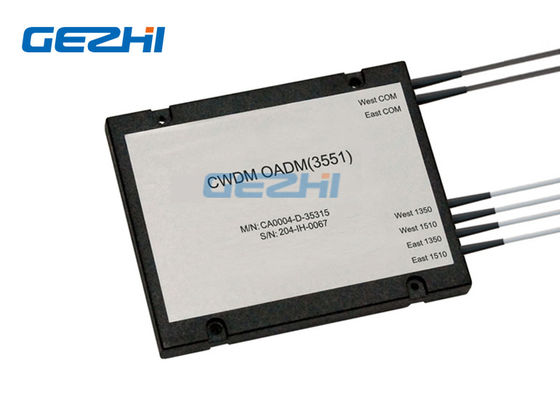

Bir Fiber 2CH Optik Ekleme ve Bırakma OADM Modülü Batı ve Doğu BIDI iletimi
GEZHI'nin Bir Fiber 2CH Optik Ekleme ve Bırakma OADM Modülü CWDM dalga boyu1350nm ve 1510nm ile Batı ve Doğu BIDI iletimi.One Fiber 2CH Optik Ekleme ve Bırakma OADM Modülü Batı ve Doğu BIDI iletimi, dalga boyu kanallarını bir optik iletim fiberine birleştirir.Gezhi'nin Tek Fiber 2CH Optik Ekleme ve Bırakma OADM Modülü Batı ve Doğu BIDI iletimi, WDM sistemlerinde fiber optik sinyallerin çoğullaması veya çoğaltılması ve yönlendirilmesi, seçici olarak bir CWDM akışından tek tek veya dalga boyu kanallarının eklenmesi ve düşürülmesi için kullanılır.Bu 2CH Optik Ekle ve Bırak OADM modülübir fiber üzerinde iki dalga boyunu destekleyen çift taraflı (Doğu ve Batı) konfigürasyonlarda mevcuttur.
|
Özellikleri Tek Lifli Çalışma Düşük Ekleme Kaybı Çift taraflı Doğu ve Batı Esnek OADM ağı Elektrik gücü gerekmez
|
Uygulamalar Optik Ekleme ve Bırakma Telekomünikasyon WDM Ağı Acess Ağı Uzun Menzilli Ağlar
|
Şartname
|
Parametre |
birim |
2CH CWDM OADM | ||
| Ekle | Düşürmek | |||
| Kanal Dalgaboyu | mil | 1350 ve 1510nm | ||
|
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 15 | ||
| Ekleme Kaybı | dB | <0.9 | <0.9 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
|
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -20 ~ 70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L100x80x10 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Çizim
2Kanal CWDM OADM Batı ve Doğu tek fiber üzerinde
Tekli kanalı düşürür ve aynı kanalı çift taraflı iletimde ağ fiberine geri ekler.
21 kanal 1350nm ve 1510nm CWDM, tek fiberler üzerinden çift yönlü veri iletimi için EAST ve WEST için add-drop çoklayıcı.
2 Kanal Optik Ekleme Bırak Çoklayıcı batı ve doğu filtre basamaklı
2 Kanal OADM Çoklayıcı Modülü Ekleme ve Bırakma 1350 ve 1510nm Batı ve Doğu Tek Elyaf
