Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 2-OADM-Cı-WE-S | dalga boyu: | 1510 ve 1570nm |
|---|---|---|---|
| Çizgi Türü: | Batı ve Doğu Tek Elyaf | Bağlayıcı: | LC / UPC |
| paket: | 100x80x10mm | Uygulama: | Optik Ekleme ve Bırakma |
| Vurgulamak: | 2CH OADM CWDM,1570nm Optik Ekleme Bırak Çoklayıcı,1510nm OADM Modülü |
||

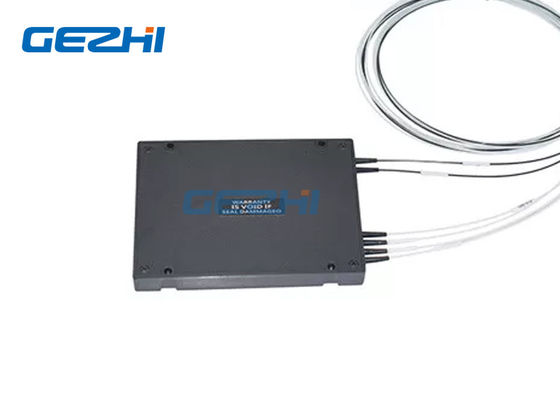

Tek Fiber 2 Kanal OADM CWDM Mux Ekleme-Bırakma Modülü
GEZHI'nin Tek Fiber 2 Kanallı OADM CWDM Mux Add-Drop Modülü, CWDM dalga boyu1510nm ve 1570nm.Tek Fiber 2 Kanallı OADM CWDM Mux Ekleme-Bırakma Modülü, dalga boyu kanallarını bir optik iletim lifine birleştirir.Gezhi'nin Tek Fiber 2 Kanallı OADM CWDM Mux Ekleme-Bırakma Modülü, WDM sistemlerinde fiber optik sinyallerin çoğullaması veya çoğaltılması ve yönlendirilmesi, seçici olarak bir CWDM akışından bireysel veya dalga boyu kanallarının eklenmesi ve bırakılması için kullanılır.Bu 2 Kanallı OADM CWDM Mux Ekleme-Bırakma Modülübir fiber üzerinde iki dalga boyunu destekleyen çift taraflı (Doğu ve Batı) konfigürasyonlarda mevcuttur.
|
Özellikleri
|
Uygulamalar
|
Şartname
|
Parametre |
birim |
2-OADM-Cı-WE-S | ||
| Ekle | Düşürmek | |||
| Kanal Dalgaboyu | mil | 1510 ve 1570nm | ||
|
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 15 | ||
| Ekleme Kaybı | dB | <0.9 | <0.9 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
|
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -20 ~ 70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L100x80x10 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Tek Fiber 2 Kanal OADM CWDM Mux Ekleme-Bırakma Modülü filtre basamağı
Çizim
Tek Fiber 2 Kanal OADM CWDM Mux Ekleme-Bırakma Modülü
Tekli kanalı düşürür ve aynı kanalı çift taraflı iletimde ağ fiberine geri ekler.
Tek kanallar üzerinden çift yönlü veri iletimi için EAST ve WEST için 2 kanal 1510nm ve 1570nm CWDM ekleme ve bırakma çoklayıcı.
Tek Fiber 2 Kanallı OADM CWDM Mux Ekleme-Bırakma Modülü Çözümü
