Düşük Ekleme Kaybı 1590nm 1x7 CH Mini Kompakt CWDM Modülü

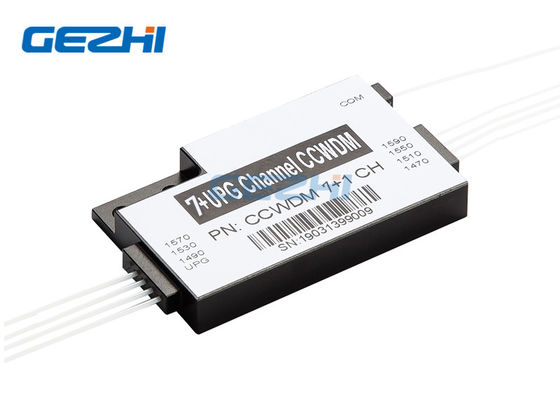

Low Insertion Loss 1590nm 1x7 CH Mini Compact CWDM Module
Low Insertion Loss 1590nm 1x7 CH Mini Compact CWDM Module

Büyük resim :  Düşük Ekleme Kaybı 1590nm 1x7 CH Mini Kompakt CWDM Modülü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: GEZHI or OEM
Sertifika: CE RoHS ISO9001
Model numarası: CCWDM-1x7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: Negotiable
Ambalaj bilgileri: Kağıt Kutu ile bir köpük içinde 2 adet
Teslim süresi: 2-7 iş günü
Ödeme koşulları: T / T, Western Union
Yetenek temini: Aylık 60000pcs
Detaylı ürün tanımı
Öğe adı: Mini CWDM Modülü Kanal: 1x7
dalga boyu: 1470 ~ 1590nm Bağlayıcı: Özelleştirilmiş
Uygulama: İsteğe bağlı özel servis özellik: Süper termal kararlılık
Vurgulamak:

1x7 CCWDM Mux Demux

,

1590nm CCWDM Modülü

,

Optik CCWDM Cihazı



1x7 CH Mini CWDM Modülü Optik CCWDM Mux / Demux cihazı



GEZHI müşteri ihtiyaçlarına göre özel yapılandırılmış, güvenilir, CCWDM ürünlerinde uzmanlaşmıştır.1x7 CH Mini CWDM Modülü Optik CCWDM Mux / Demux cihazımız Serbest Uzay Optiklerine dayanmaktadır ve İnce Film Filtre (TFF) tasarımlarına göre daha iyi tekdüzeliğe sahiptir.GEZHI'nin Yüksek İzolasyonu, Düşük Ekleme Kaybı, düşük PDL Kompakt CWDM Modülü Pasif CCWDM, 7 dalga boyu 1470nm, 1490nm, 151 ile yüksek kaliteli parametreler sunar0nm, 1530nm, 1550nm, 1570nm, 1590nm ve gelecekteki geliştirme ve fiber genişletme için bir yükseltme bağlantı noktası ile.



1x7 CH Mini CWDM Modülü Optik CCWDM Mux / Demux cihazı, telekomünikasyon, PON ağları, kurumsal ağlar, kablo TV ve diğer alanlarda kullanılan CWDM Ürünlerinin yerini alabilir.Düşük takma kaybı, CCWDM modülünün kullanıldığında daha düşük sinyal zayıflamasına sahip olmasını sağlar, böylece sinyal vericisinin güç gereksinimlerini azaltır.



Özellikleri

Uygulamalar

  • Süper termal kararlılık
  • Genişletilmiş Çalışma Sıcaklığı Mevcut
  • Kompakt boyut
  • Ultra düşük kayıp
  • Mükemmel güvenilirlik
  • Telekom ağları
  • İsteğe bağlı özel servis
  • Metro ağları
  • CWDM sistemi
  • Geniş Bant Ağları



Özellikler

Parametre 7 Kanal 7 + UPG 8 Kanal 8 + UPG1 8 + UPG2
Çalışma Dalgaboyu (nm) ~ 1620 1260
Kanal Dalga Boyu (nm) 1270,1290, ..., 1590,1610 veya 1271,1291, ..., 1591,1611
UPG Bağlantı Noktası Dalgaboyu Aralığı (nm) NA TBD NA ~ 1360 1260 ~ 1457 1260
Kanal Aralığı (nm) 20
Kanal Geçiş Bandı (nm) CWL +/- 6.5nm
Ekleme Kaybı (dB) * ≤2.0 ≤2.0 ≤2.2 ≤2.2 ≤2.5
Kanal Dalgalanması (dB) ≤0.3
İzolasyon (dB) bitişik > 30
Sigara adjacen > 40
UPG İzolasyonu (dB) NA > 15 NA > 15 > 15
Polarizasyon Modu Dağılımı (PS) ≤0.2
Polarizasyona Bağlı Kayıp (dB) ≤0.2
Yönelme (dB) > 45
Geri Dönüş Kaybı (dB) > 45
Maksimum Güç Kullanımı (mW) 500
Çalışma Sıcaklığı (℃) -40 ~ 75
Depolama Sıcaklığı (℃) -40 ~ 85
Elyaf Türü G657A1
Bağlayıcı TBD
Paket boyutu (mm) L55 x W35 x H8 veya L46 x W28 x H6


Eşsiz Boş Alan Teknolojisi
1x7 CH Mini CWDM Modülü Optik CCWDM Mux / Demux cihazı, verileri kablosuz olarak iletmek için boş alanda ışık yaymayı kullanan Free-Space teknolojisini benimser.Cihazın içinde, bitişik sinyal kanalları fiber yerine paralel ışın ile kademelendirilir.Bu, paket kutusu için çok fazla yer tasarrufu sağlar ve benzersiz işçilik, CCWDM Mux Demux'a düşük ekleme kaybıyla da yardımcı olur.



Düşük Ekleme Kaybı 1590nm 1x7 CH Mini Kompakt CWDM Modülü 0





1x7 CH Mini CWDM Modülü Optik CCWDM Mux / Demux cihazı

Düşük Ekleme Kaybı 1590nm 1x7 CH Mini Kompakt CWDM Modülü 1

Sipariş Bilgileri

Yapılandırma Kanal No. Pigtail Türü Lif uzunluk gerileme(aa) Bağlayıcı
CC = CCWDM

70 = 7 Kanal

71 = 7 UPG

80 = 8 Kanal

81 = 8 + UPG1

82 = 8 + UPG2

......

0 = 250um

1 = 900um



0 = 0.5m

1 = 1 m
2 = 1,5
3 = Diğer

1 = L55 x G35 xH8

2 = L46 x G28 x H6

0 = Hiç
1 = YP / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC

5 = LC / APC
6 = LC / PC

7 = Diğer



Mekanik Çizim

TÜR 1

Düşük Ekleme Kaybı 1590nm 1x7 CH Mini Kompakt CWDM Modülü 2

TİP 2

Düşük Ekleme Kaybı 1590nm 1x7 CH Mini Kompakt CWDM Modülü 3
