Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Birleştirici WDM | dalga boyu: | 1310/1550 |
|---|---|---|---|
| Liman: | 3port | paket: | LGX Kaset |
| Bağlayıcı: | SC / APC | Uygulama: | WDM Sistemi |
| Vurgulamak: | 1550NM Optik WDM,1310NM Birleştirici WDM,3 portlu WDM Modülü |
||

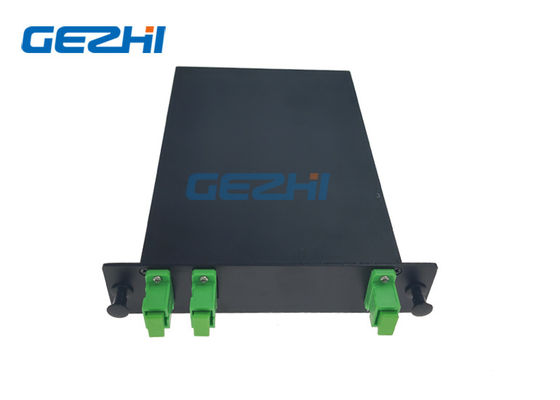

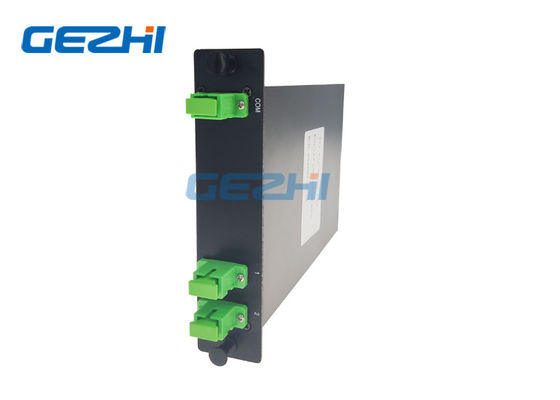

1310/1550 CWDM Bant Ayırıcı / Birleştirici Optik WDM Modülü
GEZHI, olağanüstü bant geçirme performansı sağlamak için yüksek performanslı ince film parazit filtreleri kullanan 1310/1550 CWDM Bant Ayırıcı / Birleştirici sunmaktadır.1310/1550 CWDM Bant Ayırıcı / Birleştirici Optik WDM Modülü, geleneksel 1310 nm sinyalini 1550 nm SCL bantlarındaki sekiz CWDM kanalına bölmek veya birleştirmek için optimize edilmiş iki yönlü bir bileşendir.Bu ürün minimum yerleştirme kaybı ve yüksek izolasyon sağlar.Ayrıca geniş bir sıcaklık aralığında istikrarlı ve güvenilir performans sunar.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametre | birim | Değerler | |
| İletim Dalgaboyu Aralığı | mil | 1260 ~ 1360 (veya 1460 ~ 1620) | |
| Dalga Boyu Aralıkını Yansıt | mil | 1460 ~ 1620 (veya ~ 1360 1260) | |
| Maks.Ekleme Kaybı | Bulaşma | dB | 0.8 |
| yansıtmak | dB | 0.8 | |
| Min.İzolasyon | Bulaşma | dB | 30 |
| yansıtmak | dB | 12 | |
| Maks.PDL | dB | 0.10 | |
| Min.Kanal Düzlüğü | dB | 0.3 | |
| Min.Geri dönüş kaybı | dB | 50 | |
| Maks.Güç Kullanımı (CW) | mW | 300 | |
| Maks.Çekme Yükü (N) | N- | ≤5 | |
| Elyaf Türü | - | SMF-28e | |
| Çalışma sıcaklığı | ℃ | -5 ila +70 | |
| Depolama sıcaklığı | ℃ | -40 ila +85 | |
| paket | aa | LGX Kaseti | |
Filtre tabanlı dalga boyu bölmeli çoğullama (WDM) filtre aygıtları
Sipariş Bilgileri:
| bir | B | C | D | E |
| dalga boyu | Boru tipi | Fiber Uzunluğu (Konektörü dahil et) |
Bağlayıcı | boyut |
|
T13R15 = T1310 R1550 T15R13 / 13 = T1550 R1310 X = Diğer |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Diğer |
05 = 0.5m ± 0.05 M 10 = 1.0m ± 0.05 M 15 = 1,5 ± 0.05 M X = Diğerleri |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Diğer |
5534 = Φ5.5 x 34 mm 4225 = Φ4.2 x 25 mm 9021 = 90 x 20 x 10 mm LGX = LGX Kaset X = Özel |
