C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM

C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM
C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM

Büyük resim :  C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: GEZHI or OEM
Sertifika: CE RoHS ,ISO9001
Model numarası: 32CH-AAWG-MD
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: Negotiable
Ambalaj bilgileri: Kağıt kutusu
Teslim süresi: 5-8 iş günü
Ödeme koşulları: T / T, Western Union
Yetenek temini: Aylık 100000 Kanal
Detaylı ürün tanımı
Ürün adı: 100G AAWG Kanal: 32 Kanal
dalga boyu: C19 ila C50 paket: Bağımsız 1U 19 "Raf
özellik: Düşük takma kaybı Uygulama: WDM Tabanlı ADM
Vurgulamak:

100G Athermal AWG Modülü

,

32 Kanal AAWG

,

32CH AAWG Ekipmanları



100G AAWG DWDM Ekipmanları Gauss Tipi Çift Fiber



Gezhi'nin 100G AAWG DWDM Ekipmanı Gauss Tipi Çift Fiberyüksek yoğunluklu, düşük kayıplı ve bağımsız pasif optik modüldür.A-termal AWG'ye dayanır.Gauss Monolitik Teknolojisi.100G AAWG DWDM Ekipmanı Gauss Tipi Çift Fiber, metro erişimi ve veri merkezleri uygulamaları için ultra düşük kayıp (Maks: 3.5dB) ve yüksek kanal izolasyonlu WDM çözümü sunar.bu 100G AAWG DWDM Ekipman Gauss Tipi Çift Fiber, üstün performans, düşük maliyet ve yüksek kanal sayısı gerektiren sistemler için ideal bir cihaz olan 1U 19 "Rackmount'ta fiber taşıma kolaylığı, uzun süreli güvenilirlik ve mükemmel kanal izolasyonu. 100G AAWG DWDM Ekipmanı Bir ağda Gauss Tipi Çift Fiber yerleşik Mux + Demux, iki ağ fiber üzerinde çalışıyor.



Özellikleri

Uygulamalar

  • Yüksek Kanal İzolasyonu
  • Standalong 19 "1U Rafa Montaj
  • Tamamen pasif
  • Düşük Ekleme Kaybı
  • Metro ve uzun yol ağları
  • Optik sinyal işleme
  • Dalgaboyu seçici yönlendirme
  • WDM tabanlı ADM
  • WDM iletimi



32CH AAWG DWDM Mux + Demux Ekipmanları

Sipariş Bilgileri

AWG X XX X XX X XX
  Kanal aralığı Kanal Sayısı Yapılandırma 1. Kanal Paket Tipi Giriş / Çıkış Konnektörü
  1 = 100GHz

32 = 32Channel

40 = 40 Kanal

44 = 44 Kanal

48 = 48 Kanal





S = Tek Elyaf

D = Çift Fiber

21 = Ch21

......

34 = Ch34

......

50 = CH50

......

RU = 19 ”1U Rafa Montaj

0 = Hiç

1 = YP / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = Belirli































DWDM AAWG (Athermal Arrayed Waveguide Grating) modülü, ek güç kaynağı veya sıcaklık kontrolü gerektirmeyen PLC (Düzlemsel Dalga Kılavuzu) teknolojisine dayanan bir tür pasif modüldür;Geleneksel TFF (ince film filtre) ürünleri ile karşılaştırıldığında, AAWG yüksek entegrasyon, iyi düzgünlük, düşük PMD ve düşük ekleme kaybı avantajlarına sahiptir.AAWG, müşterilerin seçebileceği çeşitli kanallar, paketleme yöntemleri ve genişletilmiş portlar sağlayabilir;Günümüzde, AAWG'nin çok kanallı özellikleri nedeniyle, MAN, omurga ağı ve veri merkezi gibi uzun mesafeli sinyal iletiminde yaygın olarak kullanılmaktadır.



Şartname

Parametreler Koşullar Özellikler Birimler
Min. Maks.
Çalışma sıcaklığı İşletme -5 65 oC
Çalışma Nemi İşletme 5 95 Bağıl nem%
Depolama sıcaklığı Non_Operating -40 85 oC
Depolama Nemi Non_Operating 5 95 Bağıl nem%
OPTİK ÖZELLİKLER AWG GAUSSIAN AAWG
Parametreler Durum gözlük Birimler
Min tip maksimum
Kanal Sayısı     2-1 x 32
Sayı Kanalı Aralığı 100GHz   100   GHz
Değ.Merkez Dalga Boyu ITU frekansı.   C – bandı   mil
Kanal Geçişini Temizle     ± 0.1   mil
Dalgaboyu Kararlılığı Tüm kanalların dalga boyu hatasının maksimum aralığı ve ortalama polarizasyondaki sıcaklıklar.   ± 0.05   mil
-1 dB -1 dB Kanal Bant Genişliği Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için 0.24     mil
-3 dB -3 dB Kanal Bant Genişliği Geçiş bandı şekli ile tanımlanan net kanal bant genişliği.Her kanal için 0.43     mil
ITU ızgarasında Optik Ekleme Kaybı Tüm kanallar için ITU dalga boyunda minimum iletim olarak tanımlanır.Her kanal için, tüm sıcaklıklarda ve polarizasyonlarda.   3.2 3.5 dB
Bitişik Kanal İzolasyonu ITU ızgara dalga boyunda ortalama iletimden bitişik kanalların ITU bandı içindeki en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı. 30     dB
Bitişik Olmayan, Kanal İzolasyonu Bitişik olmayan kanalların ITU bandı içindeki ITU ızgara dalga boyundaki ortalama iletimden en yüksek güce, tüm polarizasyonlara ekleme kaybı farkı. 40     dB
Toplam Kanal İzolasyonu

ITU bant dalga boyunda ortalama iletimden ITU bandı içindeki en yüksek güce, tüm polarizasyonlara kadar toplam kümülatif insersiyon kaybı farkı

bitişik kanallar da dahil olmak üzere diğer tüm kanalların.

33     dB
Ekleme Kaybı Tekdüzelik Tüm kanallar, polarizasyonlar ve sıcaklıklar boyunca ITU içindeki yerleştirme kaybı varyasyonunun maksimum aralığı.   0.8 1.0 dB
Ekleme Kaybı Dalgalanması

Herhangi bir maksimum ve herhangi bir minimum optik kayıp

Her porttaki her kanal için sınır noktaları hariç ITU bandı

  0.4 0.5 dB
Yönelme Herhangi bir kanaldan (kanal n hariç) yansıtılan gücün giriş kanalından n girişe oranı 50     dB
Optik Geri Dönüş kaybı Giriş ve çıkış bağlantı noktaları 40     dB
Net Kanal Bandında PDLPolarizasyona Bağlı Kayıp ITU bandında ölçülen en kötü durum değeri   0.3 0.5 dB
Polarizasyon Modu Dağılımı       0.5 ps
Maksimum Optik Güç       23 dBm
MUXDEMUX giriş çıkışı İzleme aralığı   -35   23 dBm

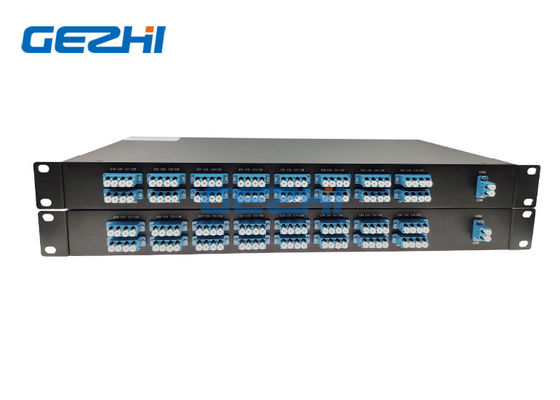

32 Kanal 100Ghz Gauss Atermal AWG DWDM Çift Fiber Raf Monte Edilebilir

C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM 0

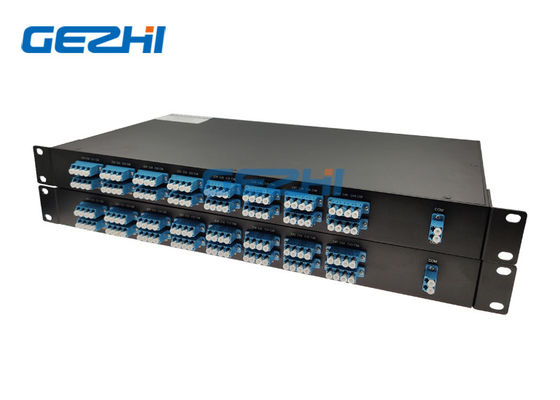

Çift Fiber üzerinden 100G AAWG DWDM Ekipmanları Gauss Tipi iletim

C50 Gauss Çift Fiber 32 Kanal 100G AAWG DWDM 1
