| Ürün adı: | 2x2A Optik Anahtar Modülü | dalga boyu: | 1260 ~ 1650nm |
|---|---|---|---|
| Kontrol tipi: | Kilitlemesiz veya Kilitlemeli | Güç kaynağı: | 5v |
| Bağlayıcı: | SC / UPC veya diğerleri | güç: | ≤500mW |
| Vurgulamak: | 2x2 Mekanik Optik Anahtar Modülü,500mW Mekanik Optik Anahtar Modülü,1650nm Fiber Optik Ethernet Kablosu |
||
2x2 Çapraz / Çubuk Mekanik Optik Anahtar Modülü
GEZHI Photonics Co., Ltd'nin 2x2 Optik anahtarı bir çapraz çubuk anahtarıdır.İkişer ikişer (2x2) porta sahiptir.Anahtar, aynı anda çapraz ve çubuk durumu arasındaki optik sinyal bağlantı noktalarının bağlantısını değiştirir.Bu cihaz, yapılandırılabilir OADM, optik metropolitan alan ağları veya test / izleme ekipmanında geniş uygulama alanına sahiptir.
Tek modlu fiber (9/125 mikron) veya çok modlu fiberli 2x2 çapraz / çubuk optik Anahtarlar sağlanabilir.Mandallı veya mandallı olmayan türleri mevcuttur.Bu anahtar, düşük ekleme kaybına, yüksek kanal izolasyonuna ve geniş dalga boyu aralığına sahiptir.
Özellikleri
Uygulamalar
Şartname
|
Parametreler
|
GZ-FSW-2 × 2Bir | ||
| Dalga boyu aralığı | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Çalışma uzunluğu | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0,7 Maks: 1,0 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Güç kaynağı | v | 3.0 veya 5.0 | |
| Ömür | zamanlar | ≥107 | |
| Geçiş Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ～ + 70 | |
| Depolama sıcaklığı | ℃ | -40 ～ + 85 | |
| Boyut | mm | (L) 55.0 × (W) 30.0 × (H) 12.8 özelleştirme mevcuttur. | |
Optik Yol
Sipariş Bilgisi
GZ-FSW-2 × 2A-X-xx-xxx-xx-xx
| Mod | Dalgaboyu | Gerilim türü | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm X = Diğerleri |
3 = 3V 5 = 5V |
L = Kilitleme N = Kilitlemesiz |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Diğerleri |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = Diğerleri |
1 = 1 milyon 2 = 1,5 milyon X = Diğerleri |
0 = Yok X = Diğerleri |

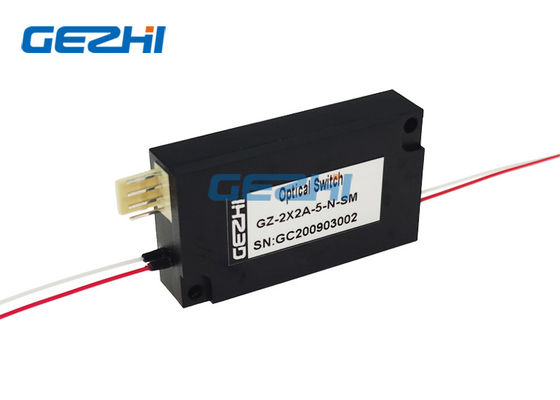

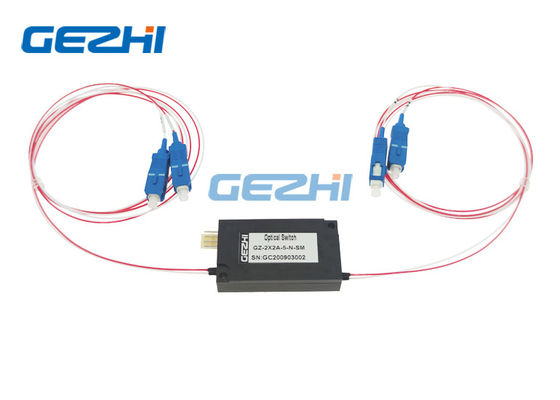

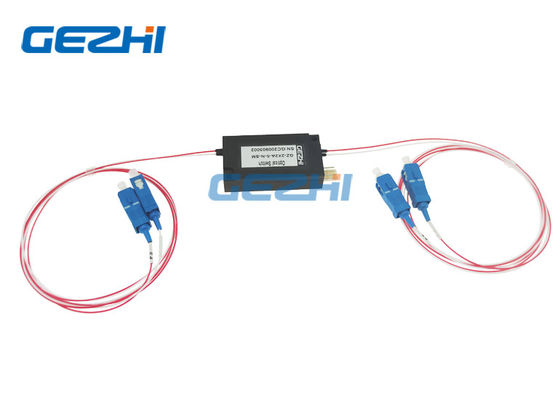

2x2 Çapraz / Çubuk Optik Anahtar Modülü resmi
