Ürün adı: | CWDM Optik Mux ve Demux | dalga boyu: | 1470nm ila 1610nm |
---|---|---|---|
Kanal numarası: | sekiz Kanal | Çizgi Türü: | Bir veya İki Elyaf |
Bağlayıcı: | LC / UPC | Uygulama: | Hücresel Uygulama |
Vurgulamak: | CWDM Optik Mux Demux Modülleri,Hücresel Optik Mux Demux Modülleri,8 Kanal Dwdm Mux |

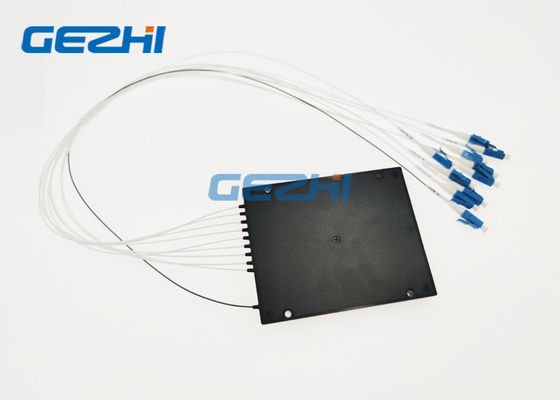

Sekiz kanallı CWDM optik mux ve demux modülleri
GEZHI Photonics Co., Ltd'nin sekiz kanallı CWDM optik mux ve demux modülleri, kontrollü uygulamalar için tasarlanmıştır.
iç ortamlar.
Pasif optik CWDM, değişen bireysel dalga boylarıyla 8 CWDM ITU-grid optik dalga boylarını çoğullayacak şekilde tasarlanmıştır.
1470'den 1610 nm'ye ve kanallar arasında 20 nm aralık.Ayrıca, DWDM ITU dalga boylarının eklenmesine uyum sağlamak için optik filtrelerin ileride yerleştirilmesi için bir EXP ekspres bağlantı noktasına sahiptirler.
Bu CWDM modülleri, tekli fiber ve ikili fiber dağıtımlarını kolaylaştırmak için Single mux / demux ve Dual mux / demux modül paketleri halinde mevcuttur.
Özellikleri
Düşük ekleme kaybı
Geniş geçiş bandı
Yüksek kararlılık ve güvenilirlik
Yüksek kanal izolasyonu
Uygulamalar
WDM ağı
Hat izleme
Fiber optik amplifikatör
Erişim Ağı
Telekomünikasyon

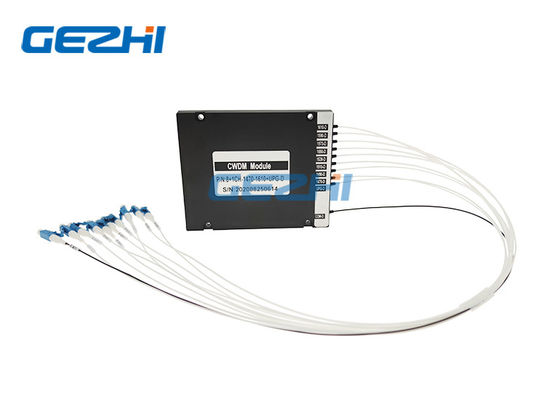

Sekiz kanallı CWDM optik mux ve demux modülleri
Şartname
Parametre | 8CH Mux veya Demux | |
Merkez Dalgaboyu (nm) | İTÜ, İTÜ + 1 | |
Geçiş bandı (nm) | ITU ± 6.5 | |
Çalışma Dalgaboyu (nm) | 1470 ~ 1610 nm + UPG | |
Kanal Alanı (nm) | 20 | |
Elyaf Tipi | SMF-28e veya müşteri belirtildi | |
IL (dB) | <2.5dB | |
İzolasyon (dB) | Bitişik Kanal | 30 |
Bitişik Olmayan Kanal | 45 | |
PDL (dB) | 0.2 | |
PMD (ps) | 0.1 | |
Geri Dönüş Kaybı (dB) | 45 | |
Yönlülük (dB) | 50 | |
Maksimum Optik Güç (mw) | 500 | |
Çalışma Sıcaklığı (℃) | -20 ~ + 70 | |
Depolama Sıcaklığı (℃) | -40 ~ 85 | |
Bağlayıcı | LC / UPC | |
KUTU Paket (mm) | ABS kutusu 100x80x10 |
Not: 1. Özelleştirme mevcuttur.
2. Özellikler önceden haber verilmeksizin değiştirilebilir.

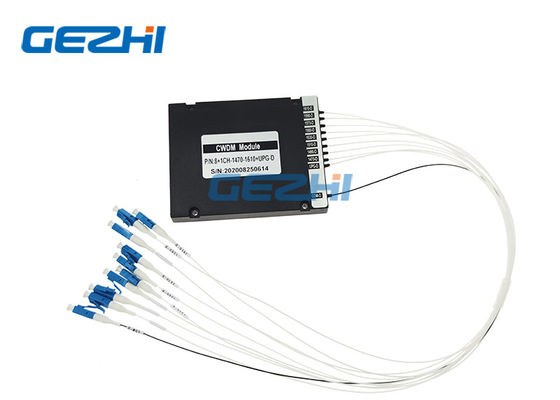

Sekiz kanallı CWDM optik mux ve demux modülleri
Basamaklı filtre
Sekiz kanallı CWDM optik mux ve demux modülleri
Çözüm
