Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | OBP Sistemi | dalga boyu: | 1310 ve 1550 nm |
|---|---|---|---|
| Ağ Arayüzü: | RJ45 / RS-232 (veya RS-485) | Bağlayıcı: | SC / PC |
| Optik Güç Aralığı: | -50 ～ +23 dBm | boyut: | 19 "1U |
| Vurgulamak: | ADM Optik Baypas Koruma Anahtarı,1550nm Optik Baypas Koruma Anahtarı,5W Optik Fiber Koruma Anahtarı |
||

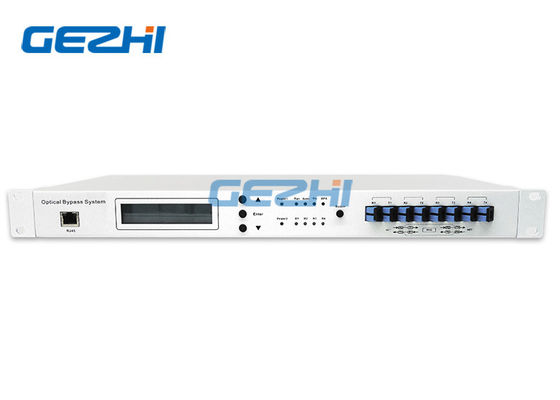

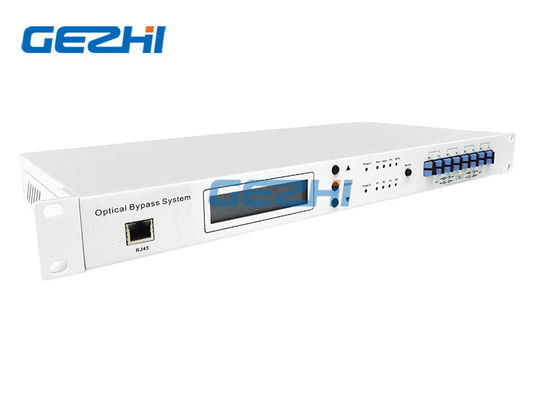

ADM için Optik fiber korumada Optik Baypas Koruma Anahtarı
Bazı ağ topolojilerinde, ağ ekipmanının arızalanması veya elektrik kesintilerinin yalnızca bu düğümlerde sonlanan trafik üzerinde değil, ağın geri kalanında da etkisi olabilir.Bu tür senaryolar için en etkili çözüm, trafiğin başarısız düğümleri atlamasına izin veren Bypass sistemleridir.
Optik Baypas Koruması, tüm ağ iletişiminin bozulmasını önlemek için optik iletim ağındaki arıza düğümünü atlayabilen bir tür akıllı optik anahtar sistemidir.Düğümün kapandığını veya sinyal arızasını algıladığında otomatik olarak geçiş yapabilir.
Teknik parametre
| Parametreler | Birim | |
| Anahtarlama Zamanı | Hanım | <30 |
| Dalgaboyunu Standartlaştırma | nm | 1310 ve 1550 |
| Optik Güç Aralığı | dBm | -50 ～ +23 dBm |
| Optik Güç Doğruluğu | ± 5 ％ | |
| Ekleme Kaybı | dB | <1.5 |
| Crosstalk | dB | > 50 |
| Geri dönüş kaybı | dB | > 45 |
| Maksimum Güç Toleransı | mw | 300 |
| Güç tüketimi | W | <5 |
| Optik Konektörler | SC / PC | |
| Ağ Arayüzü | RJ45 / RS-232 (veya RS-485) | |
| Çalışma sıcaklığı | ℃ | -10 ～ 55 |
| Depolama sıcaklığı | ℃ | -20 ～ 70 |
| Güç kaynağı | DC: 36 ～ 72V | |
| AC: 85 ～ 264V | ||
| Durum | 19 '1U |
Özellikleri
Veri hızı, format ve dalga boyundan bağımsız.
Ağ uygulamalarına uyacak şekilde son derece yapılandırılabilir.
Basit, tak ve çalıştır Kurulum.
Kullanıcı tarafından seçilebilir geri dönüşlü ve geri dönüşümsüz modlar.
Optik anahtar mandallama.
Ön panel LED'i ve uzaktan alarm.
Uygulama
Herhangi bir veri formatında ADM iletimi için fiber optik koruma.
Fiber halka için optik özel koruma.
Optik baypas koruma anahtarı hem Manuel hem de Otomatik anahtarlama modu sağlar.Manuel modda, sistem optik yolu yalnızca kullanıcının komutlarına göre değiştirir.Otomatik modda, sistem algılanan güç seviyesine ve önceden ayarlanmış eşiğe göre geçiş yapar.Otomatik mod altında, sistem Geri Dönüşlü veya Geri Dönüşümsüz modlar olarak ayarlanabilir.Geri Döndürme modu altında, arıza koşulu giderildikten sonra sistem otomatik olarak çalışma yoluna geri döner.Geri dönüşsüz mod altında, sistem geri dönmez.
Doğrusal ağlarda baypas korumasına duyulan ihtiyaç sezgisel olsa da, diğer topolojiler de bundan yararlanabilir.Bir durumhalka ağlar, kendi kendini iyileştirme kapasitesi tek bir başarısızlıkla sınırlıdır.Halka-topoloji ağı, tek bir fiber kesilmesinden veya tek bir düğümün arızasından kurtarabilir: başarısız bir düğümde sonlandırılan trafik kaybolur, ancak ağın geri kalanı çalışmaya devam eder.Sellere ve elektrik kesintilerine maruz kalan metro ağları gibi bazı durumlarda, birden fazla eşzamanlı arıza olasıdır ve halkanın doğal dayanıklılığı yetersizdir.Her düğümde bir baypas anahtarı kullanmak, birden çok arızaya karşı koruma sağlar, tüm arızalı düğümleri atlar, böylece çok düğümlü arıza durumunda bile halka kendi kendini onarma işlemini sürdürecektir.Şekil, baypas sistemlerinin bir halkayı birden fazla arızadan nasıl koruyabileceğini göstermektedir.
