Ürün adı: | 1x4T Optik Anahtarlar | dalga boyu: | 1310/1550nm |
---|---|---|---|
Başvuru: | Yapılandırılabilir OADM | Bağlayıcı: | FC/UPC veya özelleştirilmiş |
Kontrol tipi: | Kilitlemeli veya Kilitlemesiz | Özellik: | Hızlı Geçiş Süresi |
Vurgulamak: | 1x4t fiber optik anahtarlar,1310nm fiber optik anahtarlar,1x4t çok modlu anahtar |

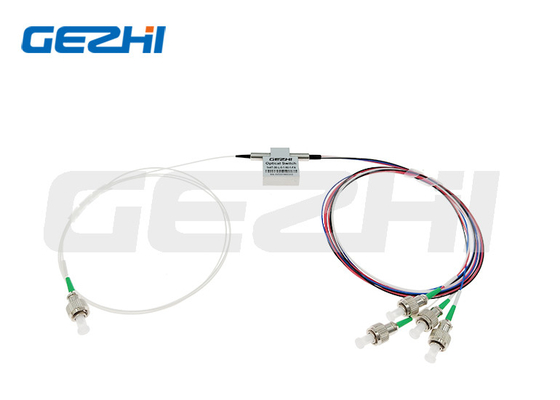

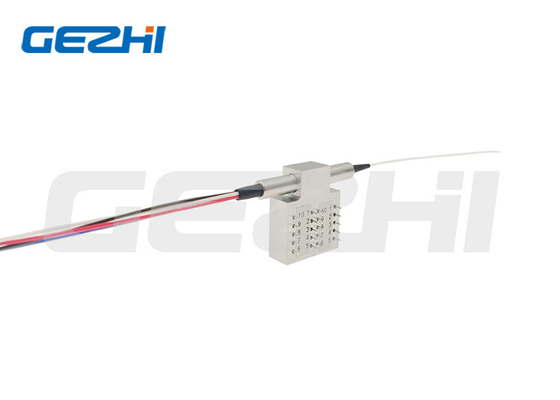

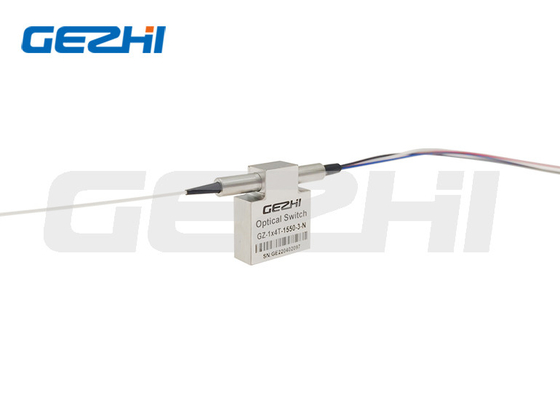

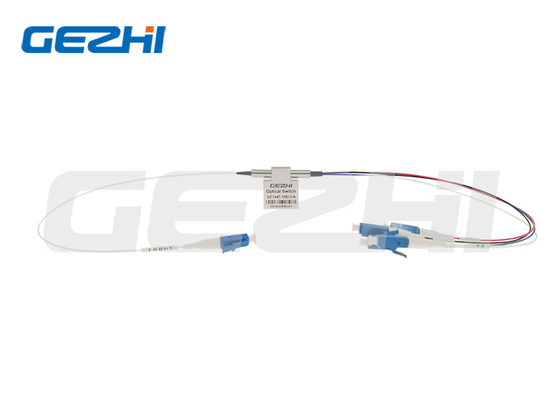

GEZHI Serisi 1x4 T Tipi fiber optik anahtarlar, gelen bir optik sinyali çıkış fiberine yönlendirerek veya engelleyerek optik kanalı bağlar.Kilitlemeli bir sürüm, sürücü sinyali kapatıldıktan sonra seçilen optik yamayı korurken, kilitlemesiz sürümler, güç kapatıldığında varsayılan olarak açık veya kapalı duruma geçer.Bu 1x4 Mekanik Optik Anahtarlar, entegre elektrikli konum sensörüne sahiptir.Hareketli parça konumu hassasiyetini önemli ölçüde azaltan ve Yüksek kararlılık, Güvenilirlik ve düşük ekleme kaybı ile temel alan gelişmiş tasarımı.
Uygulamalar Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümantasyon
|
Özellikler Fail-Safe Kilitleme Eşsiz Düşük Maliyet Epoksisiz Optik Yol |
Şartname
1x4T TipiAnahtar | Birim | Tipik |
Operasyon Dalga Boyu | deniz mili | 850nm,1310/1490/1550nm,1060 |
Ekleme Kaybı1 | dB | <0,8 |
Dalga boyuna bağlı kayıp | dB | <0,2 |
Polarizasyona Bağlı Kayıp | dB | <0,2 |
Geri dönüş kaybı | dB | SM: >55MM:>40 |
Karşılıklı Konuşma | dB | SM: >55MM:>40 |
Anahtarlama Süresi | Hanım | Tipik: 4 Maks:10 |
tekrarlanabilirlik | dB | <±0.02 |
dayanıklılık | Döngüler | >10 Milyon |
Anahtarlama Tipi | Kilitlemeli / Kilitlemesiz | |
Optik Güç İşleme | - | 500mW, 1W, 2W, 5W, 10W, |
Çalışma gerilimi | VDC | 3V veya 5V |
Çalışma sıcaklığı | ℃ | -5~+70 |
Depolama sıcaklığı | ℃ | -40~+85 |
Elyaf Tipi | / | SM/MM Elyaf |
Paket Boyutu | mm | 27U x 23G x 8,2Y |
Rota Durumu
Boyut
Sipariş Bilgileri
Tip | dalga boyu | Kontrol Modeli | dalgalanma | Güç | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
14D=1x4 |
780=780nm 980=980nm 850=850nm 1310=1310nm 1550=1550nm 13/15=1310/1550 nm S=Belirt
|
L=Mandallama N=Kilitlemesiz |
3=3V 5=5V |
05=500mW 01=1W 02=2W 05=5W 10=10W S=Belirt
|
SM=SMF-28 M5= AA 50/125 M6=MM 62,5/125 S=Belirt
|
25=250um 09=900um S=Belirt
|
05=0.5m 10=1m 15=1.5m S=Belirt
|
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC STP=ST/UPC STA=ST/APC LP=LC/UPC LA=LC/APC S=Belirt
|
