8CH DWDM modülü Çift Fiber DWDM çoklayıcılı 2'si 1 Arada Raf Pasif filtreler 1x8 Kanal ağları
DWDM (Yoğun Dalga Boyu Bölmeli Çoğullama), bir fiber ile iletilebilen bir dizi optik dalga boyunun birleşimidir.GEZHI Photonics tarafından başlatılan bu DWDM Modülü, ince film kaplama teknolojisine dayanmaktadır.Bu, mevcut fiber optik omurgalarda bant genişliğini artırmak için kullanılan bir lazer teknolojisidir.Optik fiber ağların aynı anda birkaç dalga boyundaki sinyalleri iletmesini sağlar.
GEZHI Photonics, özelleştirilmiş Kanal, Dalga Boyu, Güç, Fiber tipi ve konektör tipi ile eksiksiz DWDM Mux Demux yelpazesi sunar.Ayrıca Düşük ekleme tipi mevcuttur
| Düşük Ekleme Kaybı |
| Yüksek İzolasyon |
| Yüksek Kararlılık ve Güvenilirlik |
| Endüstriyel Çalışma Sıcaklığı |
| (-40~+80℃mevcut) |
| Özelleştirilmiş Paket türü |
| Paslanmaz Çelik boru, ABS Kutusu, ABS Plug-in Modülü, LGX Şasi, Rafa Montaj |
Şartname
|
Parametre
|
Birim
|
8+1CH DWDM Çoklayıcı+Demux
|
|
Kanal numarası
|
--
|
8+1CH
|
|
Operasyon Dalgaboyu
|
deniz mili
|
C53~C60+Yükseltme+1% Monitör Bağlantı Noktası
|
|
Kanal Merkezi Dalgaboyu
|
deniz mili
|
ITU-T Izgarası @DWDM
|
|
Kanal Geçiş Bandı
|
deniz mili
|
0,8 (100Ghz)
|
|
Ekleme Kaybı @PB
|
dB
|
<2.8
|
|
Mux %1 izleme
|
dB
|
<24.3
|
|
Demux %1 izleme
|
dB
|
<21.5
|
|
İzolasyon @Bitişik Kanal
|
dB
|
>30
|
|
İzolasyon @ Bitişik Olmayan Kanal
|
dB
|
>34
|
|
İzolasyon @Yansıtma Kanalı
|
dB
|
>15
|
|
Geçiş Bandı Dalgalanması
|
dB
|
<0,5
|
|
Polarizasyona Bağlı Kayıp
|
dB
|
<0,15
|
|
Polarizasyon Modu Dağılımı
|
ps
|
<0,1
|
|
Yönlülük ve Geri Dönüş Kaybı
|
dB
|
Yönlülük: >50 Geri Dönüş Kaybı:>45
|
|
Güç kontrolü
|
mW
|
<500
|
|
Bağlayıcı
|
--
|
SC/UPC veya özelleştirilmiş
|
|
Elyaf Tipi
|
--
|
SMF-28e veya Özelleştirilmiş
|
|
Çalışma sıcaklığı
|
℃
|
-20 ~ +70
|
|
Depolama sıcaklığı
|
℃
|
-40 ~ +85
|
|
Paket Boyutu
|
mm
|
4 yuvalı 19" 1U Rafa Monte
|
|
GEZHI'nin Çift Fiber DWDM mux Pasif filtreleri 1x8 Kanal ağları, ağ genişletme için yüksek kapasiteli terminal DWDM çözümleri sunar.Bu Çift Fiber DWDM çoklayıcı Pasif filtreler 1x8 Kanal ağları, dalga boylarının 100 GHz ızgarada (0,8 nm) C bandı üzerinde sıkıca bir arada paketlendiği uzun mesafeli iletim için kullanılır.Çift Fiber DWDM çoklayıcı Pasif filtreler 1x8 Kanal ağları, protokol açısından şeffaftır ve SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fiber Kanal, CATV, FTTx vb. uygulamalar için uygundur.

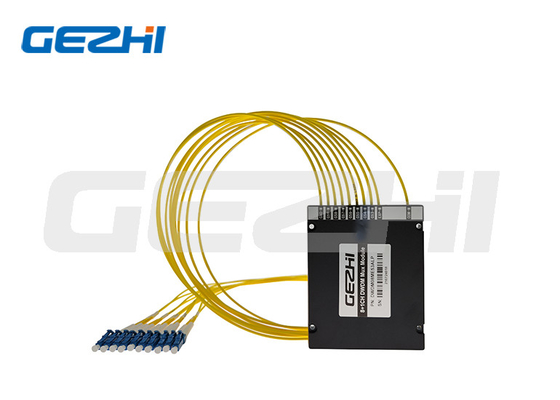

Çift Fiber DWDM çoklayıcı Pasif filtreler 1x8 Kanal ağları

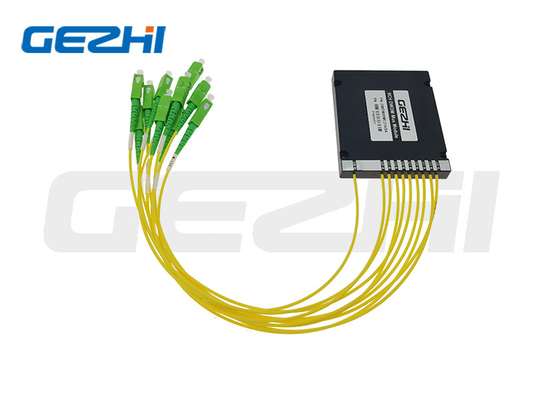

8 Kanallı Fiber Optik Çoklayıcı Optik Pasif DWDM Mux Modülleri

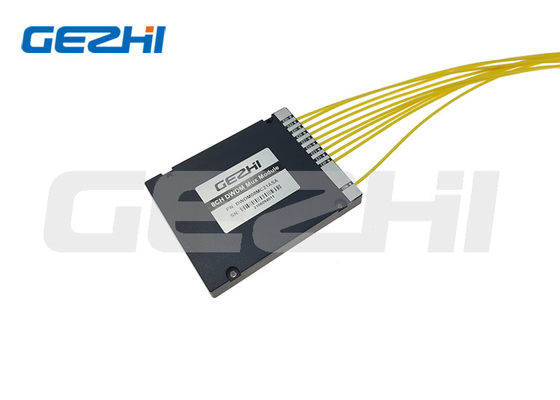

Çift Fiber DWDM
Sipariş Bilgileri
|
CWDM
|
Kanal Sayısı
|
Yapılandırma
|
İlk Kanal
|
Son Kanal
|
Modül tipi
|
Kablo tipi
|
lif uzunluğu
|
Bağlayıcı
|
|
CWDM
|
01=1 kanal
02=2 kanal
03=3 kanal
......
16=16CH
17=17CH
18=18CH
......
|
M=Çok
D=Demux'u Kaldır
A=Çoklayıcı+Demux
|
27=1270
29=1290
......
47=1470
S=Belirt
|
27=1270
29=1290
......
47=1470
S=Belirt
|
A1=ABS kutusu 100x80x10mm
A2=ABS kutusu 120x80x18mm
A3=ABS kutusu 140x115x18mm
L1=LGX 129*29*130mm
L2=2 yuvalı Rafta LGX girişi
L4=4 yuvalı Rafta LGX girişi
R1=19" 1 U Raf
R2=2yuva 19″1U Raf
R4=4 yuva 19" 1U Raf
S=Belirt
|
09=900um gevşek tüp
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=Belirt
|
00=yok
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Belirli
|
