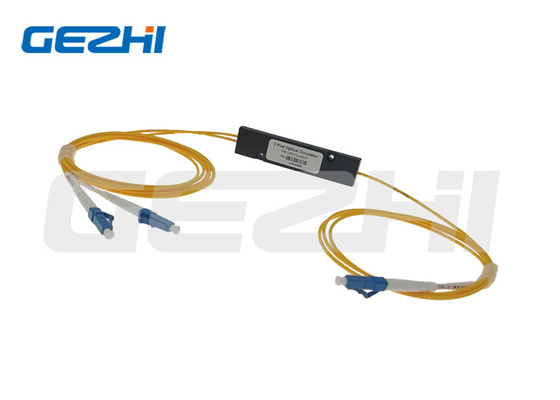

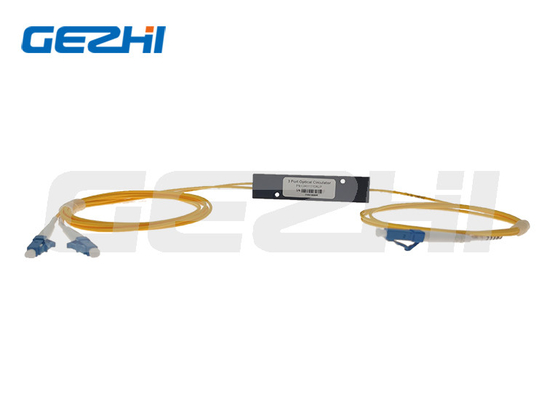

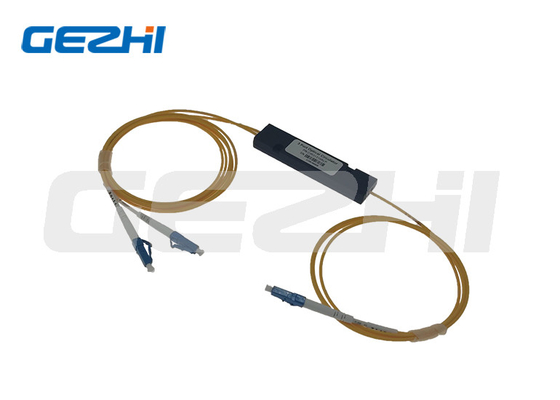

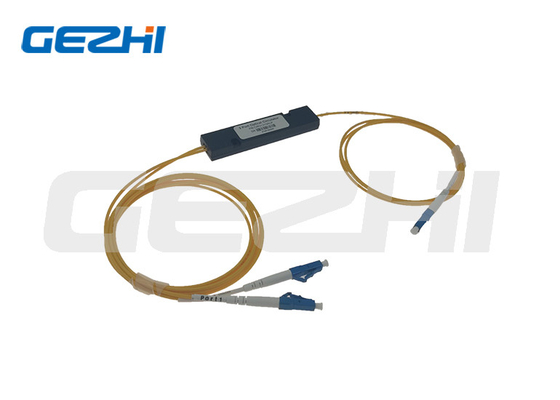

3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu

3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu
3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu 3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu 3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu 3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu

Büyük resim :  3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: GEZHI or OEM
Sertifika: CE RoHS,ISO9001
Model numarası: 3 Portlu Sirkülatör
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: Negotiable
Ambalaj bilgileri: Kağıt kutusu
Teslim süresi: 5-8 iş günü
Ödeme koşulları: T/T, Western Union
Yetenek temini: Ayda 100000Kanal
İletişim
Detaylı ürün tanımı
Ürün adı: optik sirkülatör dalga boyu: 1310 veya 1550nm
Depolama sıcaklığı: -40 ila +85(℃) Liman: 3 bağlantı noktası
lif: SMF-28e
Vurgulamak:

3 Portlu Fiber Optik Sirkülatör

,

ABS Kutusu Fiber Optik Sirkülatör

,

LC UPC Fiber Optik İzolatör





3 Portlu Optik Sirkülatörün Açıklaması



3 Portlu Optik Sirkülatör Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu



3 portlu Optik Sirkülatör



GEZHI optik sirkülatör, bir elektronik sirkülatörün çalışmasına benzer şekilde, tek bir optik fiberde zıt yönlerde hareket eden optik güçleri ayırmak için kullanılabilen özel bir optik pasif bileşendir.Optik sirkülatör, ışığın yalnızca tek bir yönde hareket etmesine izin veren üç bağlantı noktalı bir cihazdır - bağlantı noktası 1'den bağlantı noktası 2'ye, ardından bağlantı noktası 2'den bağlantı noktası 3'e. Bu özellik, optik çift yönlü iletim ve iletişim için çok önemlidir.Genellikle optik alıcı-verici, FBG filtresi ve optik amplifikatör için kullanılıyordu.











3 Portlu Optik Sirkülatörün Özellikleri ve Uygulamaları

Özellikler:

Yüksek Kanal İzolasyonu

Düşük Ekleme Kaybı

Düşük PDL

Yüksek Kararlılık ve Güvenilirlik

Kompakt Sıralı Paket

Epoksisiz Optik Yama

Yüksek Getiri Kaybı





Uygulamalar:

Dağılım Telafisi

Çift Yönlü İletişim

Fiber Optik Sistem testi

Optik Fiber Amplifikatör

CATV Optik Fiber Bağlantısı

Dalga Boyu Ekleme/Bırakma







3 Portlu Optik Sirkülatörün Özellikleri

Parametre
Şartname
Yapılandırma
Bağlantı Noktası 1'den Bağlantı Noktası 2'ye Bağlantı Noktası 3'e
Bağlantı Noktası 1'den Bağlantı Noktası 2'ye Bağlantı Noktası 3'ten Bağlantı Noktası 4'e
Çalışma Dalga Boyu (nm)
1310±30 veya 1550±30 veya 1585±30
1525 - 1610
1310±30 veya 1550±30
IL (dB)
Tipik
0.6
1.0
0.8
Maksimum
0.8
1.2
1.0
Tipik İzolasyon (dB)
50
50
50
Minimum İzolasyon (dB)
40
35
40
Çapraz Konuşma (dB)
≥50
≥50
≥50
Polarizasyona Bağlı Kayıp (dB)
<0,15
<0,2
<0,2
Polarizasyon Modu Dağılımı
<0,1
<0,1
<0,1
Dönüş Kaybı(dB)
≥50
≥50
≥50
Güç Kullanımı (mW)
300
300
300
Çalışma Sıcaklığı (℃)
-0~+70
-0~+70
-0~+70
Depolama Sıcaklığı (℃)
-40~+85
-40~+85
-40~+85


Spesifikasyonlar haber verilmeksizin değiştirilebilir.

Yukarıdaki özellikler konektörsüz cihaz içindir.





3 Portlu Optik Sirkülatörün Uygulama Şeması

Resimde gösterildiği gibi: Giriş DWDM kanalları, Port 2'ye bağlı bir FBG cihazı ile cihazın Port 1'ine bağlanır. FBG'den yansıyan tek dalga boyu daha sonra Port 2'de Sirkülatöre yeniden girer ve buna göre Port 3'e yönlendirilir.



Bir Fiber Bragg Izgara kullanarak bir DWDM sisteminden bir optik kanalı bırakmak için kullanılan sirkülatör.

3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu 0





Resimde görüldüğü gibi: Fiberin her iki ucunda bir Sirkülatör bulunur.Her bir Sirkülatör, bir yönde bir sinyal eklerken diğer yöndeki sinyali kaldırır.



Sirkülatör, optik sinyalleri tek bir fiber üzerinden iki yönde göndermek için kullanılabilir.

3 Bağlantı Noktalı Fiber Optik Sirkülatör 1550nm LC UPC Konektörü ABS Kutusu 1











SSS

S1:Örnek bir sipariş alabilir miyim?3 Bağlantı Noktalı Optik Sirkülatörün Adedi nedir?

A1: kaliteyi test etmek ve kontrol etmek için numune siparişi kabul edilir.biz yapmayızAdedi, 1 adet numune mevcuttur.Ayrıca Karışık numuneler kabul edilebilir.
S2: Kurşun zamanı nedir?
A2: Normal teslim süresi yaklaşık 1 haftadır,Büyük miktar ve özel ürünler için.Lütfen teslim süresini satış temsilcimizle kontrol edin.Ama bazı ürünler için stok tutuyoruz,Ödemeyi aldıktan sonra 1-3 gün içinde kargoya verilebilir.
S3:Ödeme koşulları nelerdir?
A3: Ödeme süresi: T/T, Paypal,Western Union,nakit ödeme, Alibaba vb.
S4: Garanti süreniz nedir?
A4: 3 yıl garanti.
S5: Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?
A5: Evet, gereksinimlerinize, tasarım ürünleri etiketine, logoya, PN, SN, pakete göre OEM hizmeti sağlayabiliriz.
