Ürüne Genel BakışYüksek Güçlü Bağlayıcı

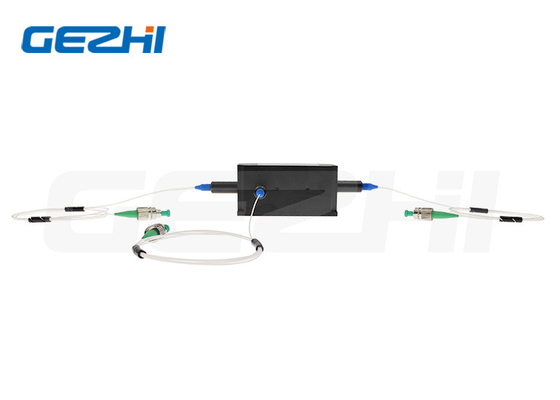

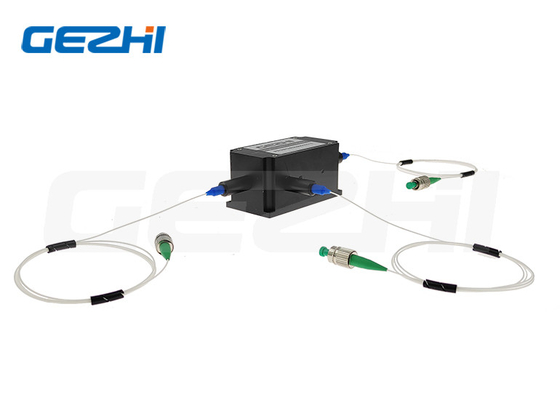

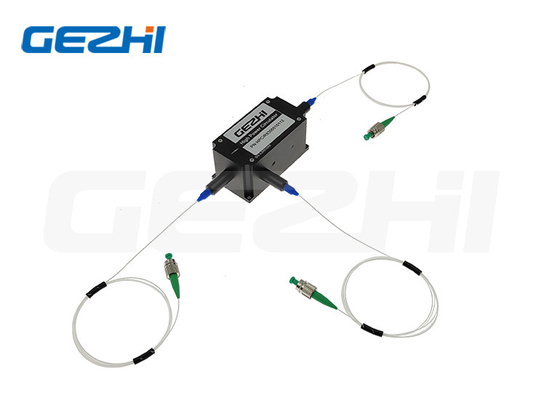

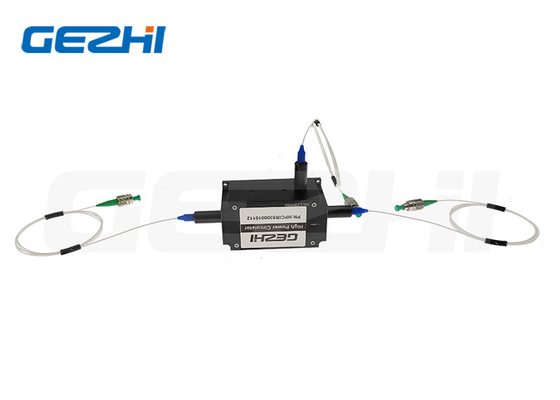

Fiber Sensör için Yüksek Güvenilirlik 780-2050nm Yüksek Güçlü PM Sigortalı Kuplör (20W'a kadar)
Yüksek Güçlü Bağlayıcı
GEZHI yüksek güçlü fiber optik kuplörler, yüksek güçlü fiber optik ve lazer uygulamaları için ışığı birleştiren erimiş fiber cihazlardır.Çoklu, yüksek güçlü optik sinyalleri ayıran veya birleştiren çeşitli standart, WDM ve polarizasyon sağlayan (PM) ayırıcılar ve kuplörler sunuyoruz. GEZHI, saç örgüsü uzunlukları, elyaf tipi ve paketleme gibi ek özelleştirme seçenekleri sunar.
|
Özellikleri ve UygulamalarıYüksek Güçlü Bağlayıcı
Özellikler:
•Düşük ekleme kaybı
• Düşük polarizasyona bağlı kayıp (PDL)
• Yüksek kararlılık ve güvenilirlik
• Yüksek Güçlü Kullanım
Uygulamalar:
•Tutarlı İletişim
•Güç Monitörü
• Fiber Sensör
•Fiber Amplifikatörler
Yüksek Güçlü Kuplörün Özellikleri
Parametre |
Birim |
Değer |
Merkez Dalgaboyu |
deniz mili |
2050, 2000, 1950 |
1550, 1480, 1310 |
1064, 1030, 980 |
850, 808, 780 |
Çalışma Bant Genişliği |
deniz mili |
±15 |
±15 |
±10 |
±10 |
Maks.Aşırı Kayıp |
dB |
0.8 |
0,5
|
0.6 |
0.8 |
dak.Sönme Oranı |
dB |
16 |
20
|
20 |
20 |
dak.Yönelme |
dB |
50 |
dak.Geri dönüş kaybı |
dB |
50 |
Maks.Optik Güç |
W |
5, 10, 20 veya Belirtilen |
Paket boyutları |
Giriş Gücü <5 |
mm |
φ3x60 |
|
Giriş Gücü ≤20 |
mm |
70x12x8 |
Çalışma sıcaklığı |
℃ |
-5~+75 |
Depolama sıcaklığı |
℃ |
-40~+85 |
Ayırma Oranı Toleransı |
Bölme Oranı |
50 |
% |
±3.0 |
|
40 |
% |
±2,5 |
|
30 |
% |
±2.0 |
|
20 |
% |
±1,5 |
|
10 |
% |
±1.0 |
|
5 |
% |
±0,7 |
|
1 |
% |
±0,3 |
|
|
Not:Konektörlerle, işleme gücü yalnızca 1W'dır, IL 0,3dB daha yüksektir, RL 5dB daha düşüktür ve ER 2dB daha düşüktür.
Bağlayıcı tuşu yavaş eksene hizalanır.
Paket Boyutu
Sipariş BilgileriYüksek Güçlü Bağlayıcı
HPMFUC-1111-233-444-56-7-888-99AA (1x2 Tip) / HPMFUC-1111-233-444-56-7-8888-99AA (2x2 Tip)
1111 - Dalga Boyu: |
2000=2000nm, 1550=1550nm, 1064=1064nm, 980=980nm, SSSS=Belirtilmiş |
2 - Bağlantı Noktası Türü: |
3=1x2, 4=2x2 |
33 - Kademe Oranı: |
01=1/99, 05=5/95,..., 50=50/50 |
444 - Elyaf tipi: |
001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, 067=PM780-HP, SSS=Belirtilen |
5 - Paket Ölçüleri: |
0=φ3.0x60, 1=70x12x8mm, S=Belirtilen |
6 - Domuz kuyruğu tipi: |
0=çıplak fiber, 1=900μm gevşek tüp |
7 - Elyaf uzunluğu: |
0,8=0,8m, 1,0=1m, S=Belirtilmiş |
8888 - Bağlayıcı tipi: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilmiş |
99 - Ortalama Güç: |
01=1W, 05=5W, 10=10W, 20=20W, SS=Belirtilen |
AA - Tepe Gücü: |
00=Sürekli Dalga, 01=1kW, 02=2kW, 10=10kW, SS=Belirtilmiş |
|
|
SSS
S1:Örnek bir sipariş alabilir miyim?Yüksek Güçlü Kuplör MOQ'nuz nedir??
A1: kaliteyi test etmek ve kontrol etmek için numune siparişi kabul edilir.biz yapmayızAdedi, 1 adet numune mevcuttur.Ayrıca Karışık numuneler kabul edilebilir.
S2: Kurşun zamanı nedir?
A2: Normal teslim süresi yaklaşık 1 haftadır,Büyük miktar ve özel ürünler için.Lütfen teslim süresini satış temsilcimizle kontrol edin.Ama bazı ürünler için stok tutuyoruz,ödeme aldıktan sonra 1-3 gün yollayabilir.
S3:Ödeme koşulları nelerdir?
A3: Ödeme süresi: T/T, Paypal,Western Union,nakit ödeme, Alibaba vb.
S4: Garanti süreniz nedir?Yüksek Güçlü Bağlayıcı?
A4: 3 yıl garanti.
S5: Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?
A5: Evet, gereksinimlerinize, tasarım ürünleri etiketine, logoya, PN, SN, pakete göre OEM hizmeti sağlayabiliriz.
