| Başvurular: | Sistem İzleme | Yansıma Bandı Dalga Boyu Aralığı: | 1460~1620 |
|---|---|---|---|
| Ekleme Kaybı: | Geçiş Kanalı≤0.8 | Kanal Dalgalanması: | <0,3 |
| İzolasyon: | Geçiş Kanalı>40 | Ekleme Kaybı Sıcaklık Hassasiyeti: | <0,005 |
| Polarizasyona bağlı kayıp: | <0,1 | Polarizasyon modu dağılımı: | <0,1 |
| Yönelme: | >50 | ||
| Vurgulamak: | 3 portlu WDM Modülü,FTTX WDM Modülü,1550nm Optik Filtre |
||

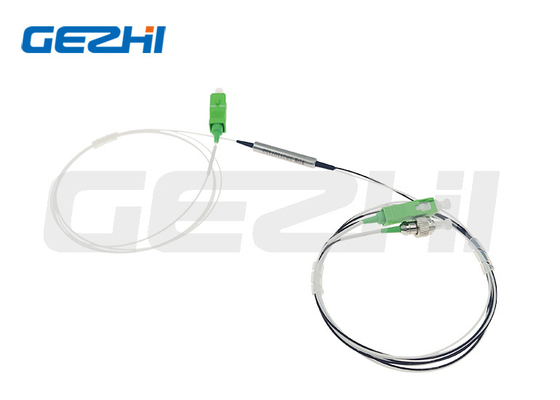

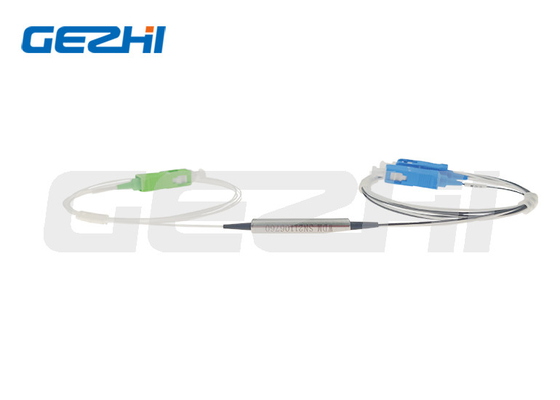

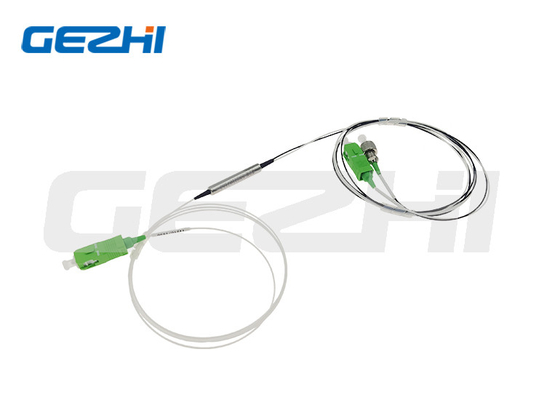

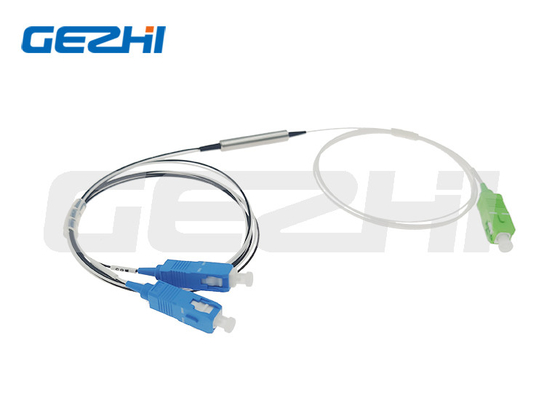

FTTX 3 Port Fiber Optic FWDM 1310nm 1490nm 1550nm Optik Filtre
Ürün Tanımı
Mikro-Optik WDM, ince film koketleme teknolojisini ve akışsız metal bağlama mikro optik paketlemesinin özel tasarımını kullanır. Düşük yerleştirme kaybı sağlar. Yüksek kanal izolasyonu,Düşük sıcaklık duyarlılığı ve eksoksisiz optik yol.
Özellikleri
1Geniş çalışma dalga boyu aralığı.
2. Düşük yerleştirme kaybı
3. Ultra düz geniş bant.
4Yüksek kanal yalıtımı.
5Yüksek kararlılık ve güvenilirlik
6.Optik yol üzerinde epoksi içermiyor.
Uygulama
1Test Araçları
2.FTTH Tri-Play sistemi
3.CATV bağlantısı
4.WDM sistemi
5.PON ağları
Spesifikasyon
| Parametreler | Min. | Tipik | En fazla. | Birim | |
| Çalışma sıcaklığı | 0 | 30 | 70 | °C | |
| Uygulama Nispi Nemliği | Sıvılamıyor | 5 | 95 | % | |
| Depolama sıcaklığı | Sıvılamıyor | -40 | 85 | °C | |
| Güç verilmesi | 50 | Mw | |||
| COM port dalga boyu aralığı | 1260 | 1560 | nm | ||
| Trans port dalga boyu | CATV | 1540 | 1550 | 1560 | nm |
| REFL port dalga boyu 1 | Veriler yukarı doğru | 1260 | 1310 | 1360 | nm |
| REFL port dalga boyu 2 | DATA aşağıda | 1480 | 1490 | 1500 | nm |
| Ekleme Kaybı ((özellikle optik konektör) | COM'dan TRANS'a | 0.3 | 0.5 | dB | |
| COM'den REFL'e | 0.25 | 0.4 | dB | ||
| İzolasyon COM'dan TRANS@1490nm±10nm'ye | 1490nm CATV bağlantısına | 15 | |||
| İzolasyon COM'dan REFL@1550nm±10nm'ye | DATA bağlantısına 1550nm | 15 | |||
| Direktiflik | 1310nm CATV bağlantısına | 47 | |||
| Dönüş Kaybı (tüm portlar) | 45 | ||||
| Ekleme kaybı termal hassasiyeti | 0.005 | dB/°C | |||
| Polarizasyona bağlı kayıplar | 0.1 | dB | |||
| Bükme kaybı | @1550nm@10mm yarıçap, 1 dönüş | 0.5 | dB | ||
| Elyaf türü | Corning@SMF-28 Ultra;900um gevşek tüp | ||||
| Fiber uzunluğu, metral evin kenarından bağlantının lif ucuna kadar ölçülür | BİLGİ | 51 | cm | ||
| TRANS | 100 | cm | |||
| REFL | 100 | ||||

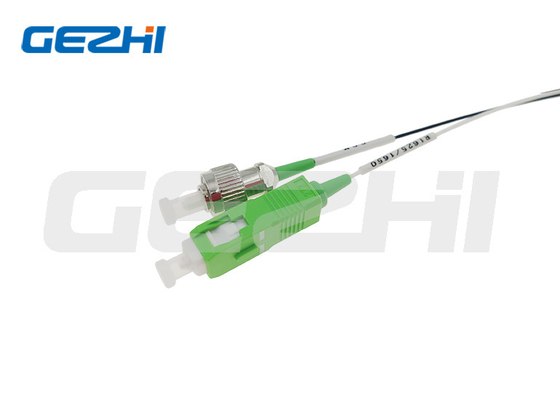

| Bağlantı tipi | BİLGİ | SC/APC | |||
| TRANS | Bağlantısız | ||||
| REFL | Bağlantısız | ||||

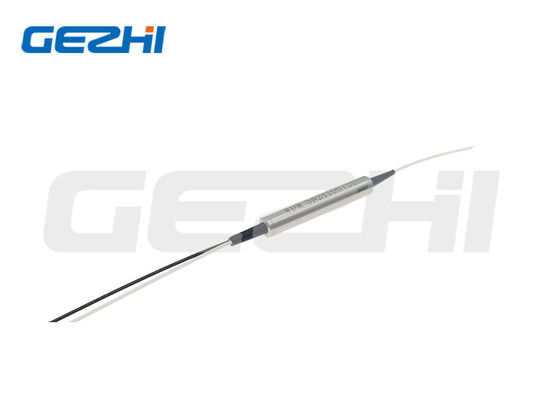

| WDM ambalaj borusunun uzunluğu | 38 | 39 | mm | ||
| WDM ambalaj borusunun çapı | 5.5 | 6 | mm | ||
| WDM tüpünün elektrikli yalıtımı | Metal boru, tüm uzunluğunda küçültülebilir sargı kaplayan boru ile elektrikli olarak izole edilmelidir. | ||||
Sipariş Verme Bilgisi
|
Ürün Paketi
