8CH DWDM modülü 2In1 Çifte Fiber DWDM mux ile Rack Pasif filtreler 1x8 Kanallar ağları
DWDM (Dense Wavelength Division Multiplexing) bir fiber ile iletilebilen bir dizi optik dalga boyunun bir kombinasyonudur.GEZHI Photonics tarafından başlatılan bu DWDM modülü ince film kaplama teknolojisine dayanmaktadır.Bu, mevcut fiber-optik omurgalarda bant genişliğini artırmak için kullanılan bir lazer teknolojisidir.
GEZHI Photonics, özelleştirilmiş Kanal, Dalga Uzunluğu, Güç, Fiber türü ve konektör türü ile tam bir DWDM Mux Demux yelpazesi sunar.
| Düşük Ekleme Kaybı |
| Yüksek İzolasyon |
| Yüksek istikrar ve güvenilirlik |
| Endüstriyel çalışma sıcaklığı |
| (-40~+80°C)kullanılabilir) |
| Özel Paket türü |
| Paslanmaz çelik tüp, ABS Kutusu, ABS Bağlantı Modülü, LGX Şasi, Rackmount |
Spesifikasyon
|
Parametreler
|
Birim
|
8+1CH DWDM Mux+Demux
|
|
Kanal Numarası
|
- Hayır.
|
8+1CH
|
|
Dalga Boyutu Operasyonu
|
nm
|
C53~C60+Yükseltilme+1% Monitor Port
|
|
Kanal Merkezi Dalga Boyutu
|
nm
|
ITU-T Şebekesi @DWDM
|
|
Kanal geçiş bandı
|
nm
|
0.8 (100Ghz)
|
|
Ekleme Kaybı @PB
|
dB
|
< 2.8
|
|
Mux % 1 izleme
|
dB
|
< 24.3
|
|
Demux % 1 izleme
|
dB
|
< 21.5
|
|
İzolasyon @ Yakın Kanal
|
dB
|
>30
|
|
İzolasyon @Konuşmayan Kanal
|
dB
|
>34
|
|
İzolasyon @Reflect Kanalı
|
dB
|
>15
|
|
Passband Ripple
|
dB
|
<0.5
|
|
Kutuplaşma Bağımlı Kayıp
|
dB
|
<0.15
|
|
Polarizasyon Modu Dağınıklığı
|
ps
|
<0.1
|
|
Yönlendiricilik ve Geri dönüş kaybı
|
dB
|
Direktiflik: >50 Geri dönüş kaybı:>45
|
|
Güç Yönetimi
|
mW
|
< 500
|
|
Bağlantı
|
- Hayır.
|
SC/UPC veya özel
|
|
Elyaf Türü
|
- Hayır.
|
SMF-28e veya özel
|
|
Çalışma sıcaklığı
|
°C
|
-20 ~ +70
|
|
Depolama sıcaklığı
|
°C
|
-40 ~ +85
|
|
Paket Boyutu
|
mm
|
4 slot 19" 1U Rackmount
|
|
GEZHI'nin Çifte Elyaf DWDM mux Pasif Filtreler 1x8 Kanallar ağları, ağ genişlemesi için yüksek kapasiteli terminal DWDM çözümleri sunar.Bu Double Fiber DWDM mux Passive Filters 1x8 Kanallar ağları, dalga boylarının 100GHz şebekesinde C bantında sıkıca bir araya geldiği uzun mesafeli iletim için kullanılır (0.8nm). Double Fiber DWDM mux Passive Filters 1x8 Kanallar ağları protokolü şeffaf ve SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fiber Channel, CATV, FTTx,vb..

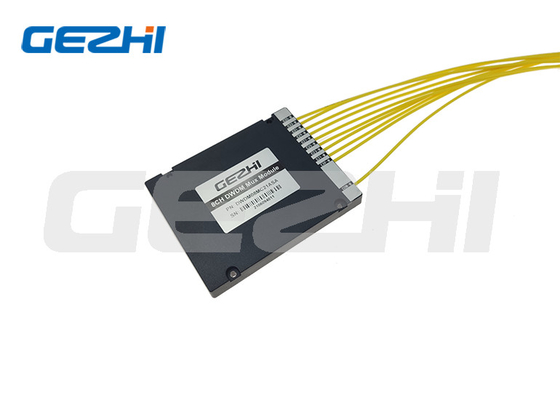

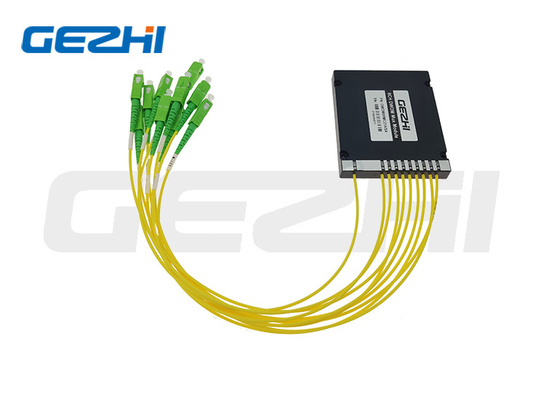

Çifte fiber DWDM mux Pasif filtreler 1x8 Kanallar ağları

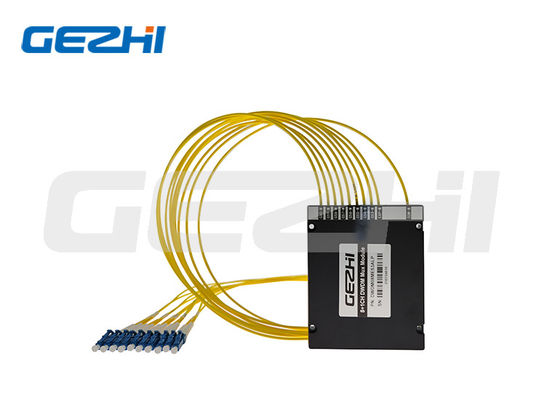

8 Kanal Fiber Optic Multiplexer Optik Pasif DWDM Mux Modülleri
Çift fiber DWDM
Sipariş Verme Bilgisi
|
CWDM
|
Kanal Sayısı
|
Yapılandırma
|
Birinci Kanal
|
Son Kanal
|
Modül türü
|
Kablo tipi
|
Fiber uzunluğu
|
Bağlantı
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S = Belirleyin
|
27=1270
29=1290
......
47=1470
S = Belirleyin
|
A1=ABS kutusu 100x80x10mm
A2=ABS kutusu 120x80x18mm
A3=ABS kutusu 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX 2 slotlı raf içine yerleştir
L4=LGX 4 slotlı raf içine yerleştir
R1=19" 1 U raf
R2=2 slot 19′′1U Rack
R4=4slot 19′′1U Rack
S = Belirleyin
|
09=900um gevşek tüp
20=2.0mm
30=3.0mm
|
05=0,5m
10=1.0m
15=1.5m
S = Belirleyin
|
00=hiçbir
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Özel
|
Sık Sorulan Sorular
S1:Bir örnek sipariş alabilir miyim? MOQ'n nedir?
A1:Sample sipariş test ve kalite kontrol için hoş geldiniz.MOQ, 1pcs numune mevcut.Ayrıca karışık örnekler kabul edilebilir.
S2: Önderi süresi nedir?
A2: Normal teslim süresi yaklaşık 1 haftadır.Büyük miktarda ve özel ürünler için lütfen teslimat süresini satış temsilcimizle kontrol edin.Ama bazı ürünler için stok tutuyoruz.Ödemeyi aldıktan sonra 1-3 gün sonra gönderebilir.
S3:Ödeme şartları nelerdir?
A3: Ödeme süresi: T/T, Paypal,Western Union,Nakit ödeme, Alibaba vb.
S4: Garanti süreniz nedir?
A4: 3 yıllık garanti.
S5: Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?
A5: Evet, OEM hizmeti sağlayabiliriz. Gereksinimlerinize göre ürün etiketini, logosunu, PN, SN, paketi tasarlayabiliriz.
