Ürün Adı: | 1x16 MEMS Optik Anahtar Rafa Monte | Dalga boyu aralığı: | MM için 850/1310 veya SM için 1260~1650 veya özelleştirilmiş |
---|---|---|---|
Dalga boyunu test etme: | Dalga boyunu test etme | Bağlantı: | FC, SC, LC, ST veya özelleştirilmiş |
Monitör Bağlantı Noktası: | Monitör Bağlantı Noktası | ||
Vurgulamak: | Otomatik Ölçüm MEMS Optik Değiştirici,Fiber MEMS Optik Değiştirici,1x16 Mems Optik Anahtar |

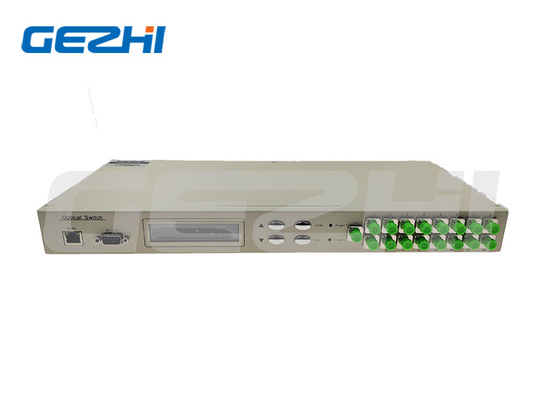

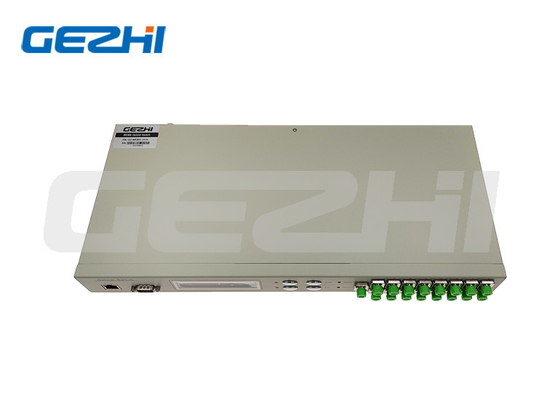

Otomatik ölçüm için optik fiber 1x16 MEMS optik anahtar raf montu
Ürün Tanımı
1xN MEMS Optik Değiştirici Rackmount
GEZHI'nin MEMS Optik Değiştiricileri, MEM'lerin Fiber Değiştiricileri entegre silikon MEMS teknolojisine dayanır ve çok kanalı 1x4, 1x8, 1x16, 1x24, 1x32, 1x64'te mevcuttur.1x128'den 1x256'ya kadar ve matris MxN Mems optik anahtarı 8x8, 16x16, 16x64, 64x64 kanalları.MEMS optik anahtarlarının dizisi bireysel olarak kontrol edilebilir ve 1xN veya Nx1 yöneliminde kullanılabilmeleri için iki yönlüdür.
GEZHI'nin MEMS 1xN optik anahtarları mükemmel optik performans, çok uzun bir yaşam süresi boyunca yüksek güvenilirlik sunar.Havacılık ve diğer zorlu uygulamalar.
Özellikleri
1.SerialNet, Yüksek Güvenilirlik, Yüksek Istikrar
2.LCD ekran paneli. Görsel ekran, Konforlu işletim
3Şeffaf iletim sinyali. Yüksek istikrar ve güvenilirlik
4Otomatik taramanın kanalı ve zaman aralığı ayarlanabilir.
5.RS232 Kontrol ve RJ45 Ethernet Uzaktan Yönetim
Başvurular
1.FITL
2Otomatik Ölçüm
3.Optik Ağ Uzaktan İzleme Kablosu İzleme ve Bakım Sistemi
Özellikler
Parametreler | Birim | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
Dalga boyu aralığı | nm | MM için 850/1310 veya SM için 1260~1650 veya özel | |||||||
Dalga boyunu test etmek | nm | 850/1310, 1310/1550 veya özel | |||||||
Ekleme Kaybı (Max) | dB | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤2.0 | ≤2.2 | ≤2.4 |
Geri dönüş kaybı | dB | MM ≥ 30, SM ≥ 45 | |||||||
Karşılıklı ses | dB | MM ≥ 30, SM ≥ 45 | |||||||
PDL | dB | ≤0.10 | |||||||
WDL | dB | ≤0.30 | |||||||
TDL | dB | ≤0.30 | |||||||
Tekrarlanabilirlik | dB | ≤0.02 | |||||||
Değişim Zamanı | ms | ≤8 (Yokak Kanal) | |||||||
Optik Güç | mW | ≤ 500 | |||||||
Elyaf Türü | - Evet. | 9/125 | |||||||
Bağlantı | / | FC, SC, LC, ST, SMA veya özel | |||||||
İzleme Limanı | / | RJ45 & RS232 veya özel | |||||||
Çalışma güç kaynağı (Plug Typ) | V | AC:220V (50/60Hz) veya DC:36V~72V | |||||||
Çalışma sıcaklığı | °C | -10~+60 | |||||||
Depolama sıcaklığı | °C | -40~+85 | |||||||
Rack montajı Boyutları | mm | 1U L483XW230XH44.5 (32 kanala kadar) özelleştirme mevcuttur. | |||||||
2U L483XW230XH89 (128 kanala kadar) özelleştirme kullanılabilir. | |||||||||
3U L483XW230XH133.5 ( 256 kanala kadar) özelleştirme kullanılabilir. |
Çizim
1x128 MEMS Fiber Optical Switches Rackmount Ön Panel

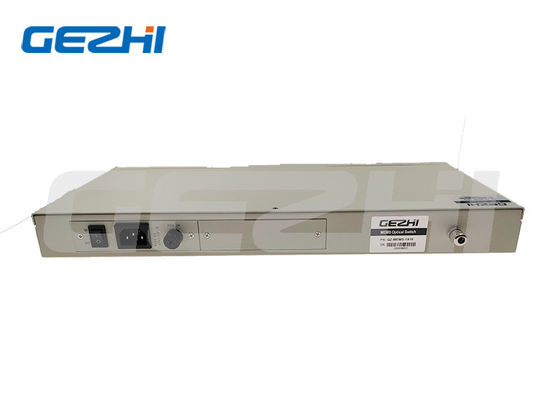

1x128 MEMS Fiber Optical Switch Geri Panel
Optik yol
Sipariş Verisi MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
MEMS | Mod | Dalga boyu | Paket | Elyaf Türü | Güç kaynağı | Bağlantı |
1x4 1x8 1x16 1x32 1x64 1x128 S=Özellik |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S = Belirleyin |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S = Belirleyin |
M5=50/125 M6=62.5/125 S9=9/125 S = Belirleyin |
AC = Tek 85 ~ 265V DC = Tek 36 ~ 72V AA=Çifte 85~265V DD = Çift 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Hiçbir FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S = Belirleyin |
