Ürün adı: | AAWG Modülü | dalga boyu: | 50GHz C15 ~ H62 |
---|---|---|---|
Kanal: | 96 Kanal | Bağlayıcı: | LC / PC konektörü |
paket: | Kutu | Uygulama: | Erişim Ağı |
Vurgulamak: | 96CH Athermal AWG Modülü,96CH AAWG Mux Demux,96 Kanal AWG |
50 Ghz 96 Kanal AAWG DWDM modülü C15 ~ H62 Mutiplexer veya Demultiplexer
Silikon teknolojisinde silis bazlı GEZHI AAWG DWDM modülü, elektrik enerjisi gerektirmeyen ITU kanal aralığı uygulamaları için tasarlanmıştır.Bu AAWG DWDM Modülü, 50GHz aralıklı ITU Izgara DWDM dalga boylarında C15 ila H62 toplam 96 kanalda çalışır.Düşük maliyet ve yüksek performans, metro ve uzun mesafeli DWDM uygulamaları için ideal çözüm olmasını sağlar.AAWG DWDM, güç bulunmayan durumlarda geleneksel TFF (ince film filtre) DWDM ürünlerinin yerine kullanılabilir.96CH 50Ghz AAWG DWDM, güç bulunmayan durumlarda geleneksel TFF (ince film filtre) DWDM ürünlerinin yerini almak için kullanılabilir.
GEZHI 96ch AAWG Mux Demux, PDH, SONET / SDH, ETHERNET servislerini optik metro kenarı ve erişim ağlarında taşımak için mükemmel şekilde uygun, ölçeklenebilir, yüksek yoğunluklu ve bağımsız bir pasif optik modüldür.
Özellikleri
Gauss şekilli geçiş bantlarına sahip atermal AWG teknolojisine dayanır
Yüksek koruma derecesi ile maksimum performans için yenilikçi işçilik
Veriye Açılan Uygulamalar İçin Yüksek Kapasite
Yüksek Kanal İzolasyonu
Yüksek Kararlılık ve güvenilirlik
Geniş geçiş bandı
Düşük Ekleme Kaybı
Uygulamalar
Metro ağları
Veri merkezi
Erişim Ağı
CATV uygulamaları
WDM Ağı
Telekomünikasyon
Şartname
Parametre | Özellikler | birim | Yorum Yap | ||
Min | maksimum | ||||
Giriş Kanalı | 1 | ||||
Çıkış Kanalı | 96 | 80, 96 kanal mevcut | |||
Kanal aralığı | 50 | GHz | |||
1dB Bant Genişliği |
0.18 | mil | Gaussion Türü | ||
3dB Bant Genişliği |
0.28 | mil | |||
IL | 7 | dB | ITU geçiş bandındaki en kötü durum | ||
IL UNI. | 1 | dB | |||
dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
PDL | 0.5 | dB | Maks.geçiş bandındaki değer | ||
Bitişik Karışma | 22 | dB | ITU geçiş bandındaki en kötü durum | ||
Bitişik Olmayan Karışma | 27 | dB | ITU geçiş bandındaki en kötü durum | ||
Toplam Karışma | 20 | dB | Diğer tüm kanalların kümülatif karışma | ||
Geri dönüş kaybı | 40 | dB | |||
Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
Kromatik Dispersiyon (CD) | -20 | 20 | psn / nm'ye | ||
PMD | 0.5 | ps |
Optik sinyal iletim şeması

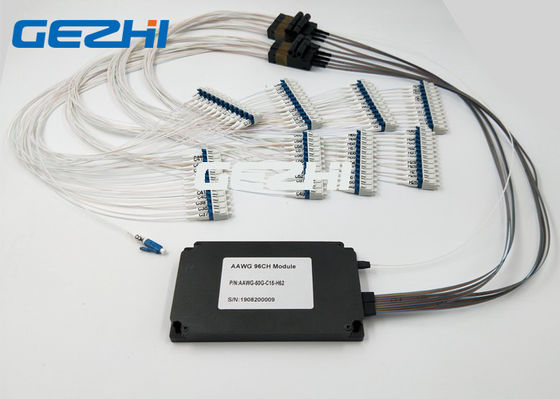

Paket resim
