Hızlı Anahtarlama Masaüstü RS232 1x8 Optik Anahtar Ekipmanları

Masaüstü 1×8 Optik Anahtar Ekipmanı RS-232 kontrolü Kolay Kullanım

GEZHI'nin Masaüstü 1×8 Optik Anahtar Ekipmanı RS-232, optik yol dönüştürme ürünlerini gerçekleştirmek için optik anahtarın kullanılmasıdır.Ekipman her bir ışık yolu tasarımı bir kontrol düğmesi, Ayrıca RS - 232 talimatları yoluyla ışık yolunu kontrol edebilir, düğme basit optik yolu hızlı bir şekilde değiştirebilir ve sonuçta 1 (giriş) * N (çıkış) çekirdekli fiber optik yönlendirme kesinlikle engellemez iki yönlü çapraz bağlantı, optik iletişim uygulamalarında önemli bir rol oynar.

Fiber optik iletim sisteminde, çok kanallı fiber izleme, çoklu ışık kaynağı/dedektör seçimi ve fiber optik yol koruma vb. için Masaüstü 1×8 Optik Anahtar Ekipmanı RS-232 kontrolü kullanılır. Ayrıca fiber optikte de kullanılır. fiber optik için test sistemi ve bileşen testi, dış mekan kablo testi ve çok noktalı optik sensörler izleme sistemi.

Özellikler

Düşük ekleme kaybı, Hızlı geçiş
SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık

Her kanal LED ışıkları durumu gösterir
Her kanal düğmesi bağımsız olarak kontrol edilir
RS - 232 seri port komut kontrol anahtarı

Uygulamalar

Kablo İzleme ve Bakım sistemi

Optik Ağ Uzaktan İzleme

FITL
Otomatik Ölçüm

Şartname

parametreler	Birim	Göstergeler
Birim tipi		FSW-1X8-TR
Dalga boyu aralığı	nm	1260~1650
Dalga Boyu Testi	nm	1310/1550nm
Ekleme Kaybı	dB	Tip.≤0.8dB,Maks.≤1.5 dB
tekrarlanabilirlik	dB	≤ 0.02
Geri dönüş kaybı	dB	≥ 55
karışma	dB	≥ 70
WDL	dB	≤ 0.25
PDL	dB	≤ 0.05
Optik Güç	mW	≤ 500
Anahtarlama Süresi	Hanım	≤12 ms (bitişik kanal)
Elyaf Türü	um	9/125
bağlayıcı		FC/APC
Kontrol modu		Anahtar veya RS-232
Çalışma Güç Kaynağı (Fiş tipi)	V	AC:100～ 240 (50/60Hz)
Güç tüketimi	W	＜ 10
Çalışma sıcaklığı	℃	-10 ～ +60
Boyut	mm	(G)245 mm x (D)230 mm x (Y)95 mm



Hızlı anahtarlama Masaüstü 1×8 Optik Anahtar Ekipmanı RS-232 kontrolü

PAçıklamak için anel:

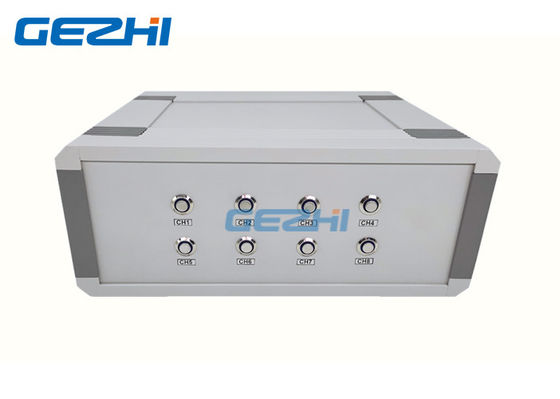

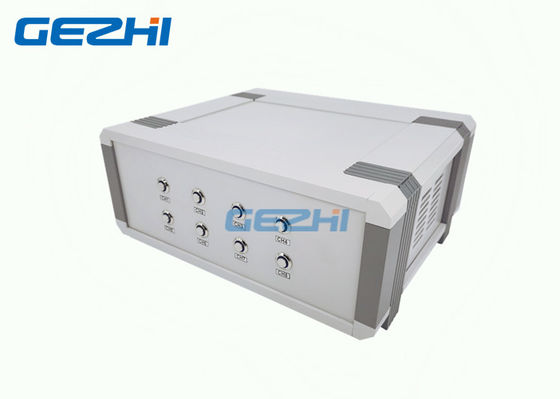

Ön Panel

◆ 1~8: Işık yolu değiştirme düğmesi ve gösterge ışıkları.

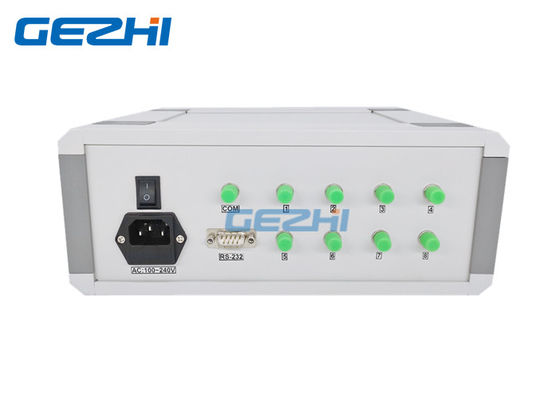

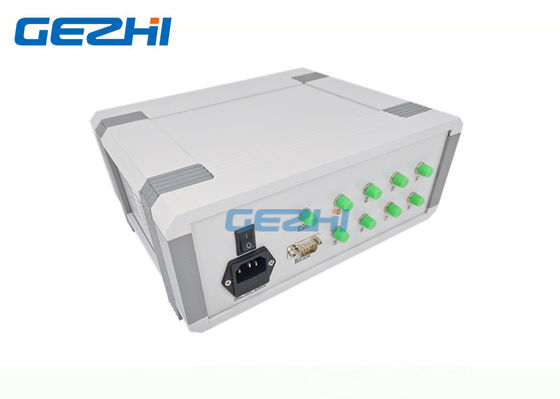

Arka panel

◆ AC:100~240V: Güç kaynağı arayüzü

◆ AÇIK/KAPALI: Güç açık ve kapalı

◆ COM: Fiber optik arayüz ortak terminali

◆ 1~8: Fiber optik arabirimin her kanalı

◆ RS-232: Seri port iletişim arayüzü
