| Ürün adı: | 1x4 Optik Anahtar | Kontrol tipi: | Kilitlemesiz/Mandallı |
|---|---|---|---|
| dalga boyu: | 1310/1550/850 | Geri dönüş kaybı: | ≥ 50dB |
| Garanti süresi: | 1 yıl | Voltaj: | 5V veya 3V |
| Vurgulamak: | 900um Fiber Optik Anahtarlar,1x8 MEMS Fiber Optik Anahtarlar,Kilitlemesiz Fiber Anahtar Modülü |
||

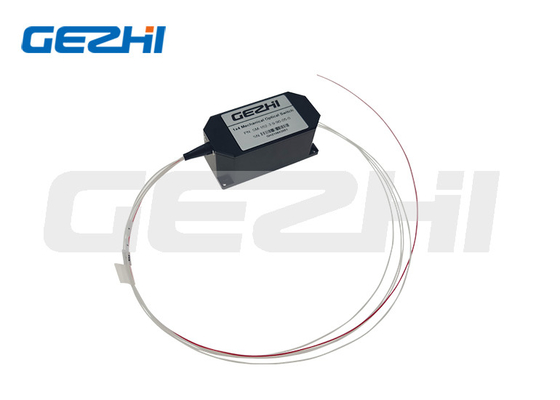

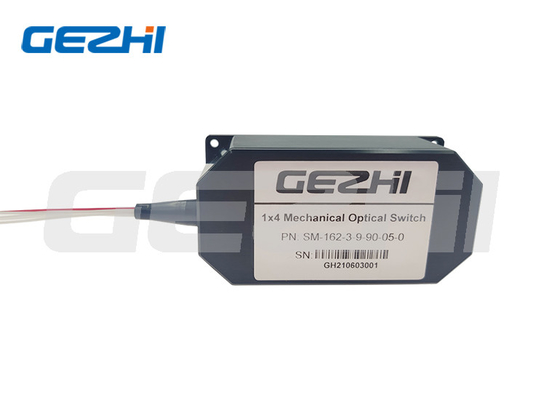

1x4 Optik Anahtarlar
Optik anahtar, optik rotayı değiştirme yeteneğine sahip bir tür işlevsel bileşendir.Fiber optik iletim sisteminde, çok kanallı fiber izleme, çoklu ışık kaynağı/detektör seçimi ve fiber optik yol koruması vb. için kullanılır. Ayrıca, optik fiber için optik fiber test sisteminde ve dış mekan bileşen testinde de kullanılır. kablo testi ve çok noktalı optik sensörler izleme sistemi.
|
Özellikleri Arızaya Dayanıklı Mandallama
Eşsiz Düşük Maliyet
Düşük Optik Bozulmalar Epoksi İçermeyen Optik Yol
Yüksek güvenilirlik
|
Uygulamalar Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümantasyon
|
Şartname
| parametreler | Özellikler | Birim |
| Çalışma Dalga Boyu | 1260~1620(SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalgaboyuna Bağlı Kayıp | ≤0,25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kayıp | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Geçiş Zamanı | ≤8 | Hanım |
| tekrarlanabilirlik | ≤±0.02 | dB |
| dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Türü | Kilitlemesiz/Mandallı | |
| Çalışma sıcaklığı | －20~＋70 | ℃ |
| Depolama sıcaklığı | －40~＋85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27.0L×12.5W×8.4H | mm |
Pimler
1x4 optik anahtar Optik Yol
1x4 Optik Anahtar Sipariş Bilgileri
GZ-1x4-1550nm
Sipariş Bilgisi
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
| S=SM E=AA |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0 mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
Mekanik Çizim
