| Ürün adı: | CWDM Mux Demux | Kanal numarası: | 8 Kanal |
|---|---|---|---|
| dalga boyu: | 1470nm~1610nm + Yükseltme bağlantı noktası | Bağlayıcı: | LC/SC/FC/ST (PC veya APC) |
| Elyaf Tipi: | Basit | lif uzunluğu: | Özelleştirilmiş |
| Vurgulamak: | 8 Kanal CWDM Mux Demux,LC CWDM Mux Demux,8 Kanal CWDM Mux Demux Modülü |
||

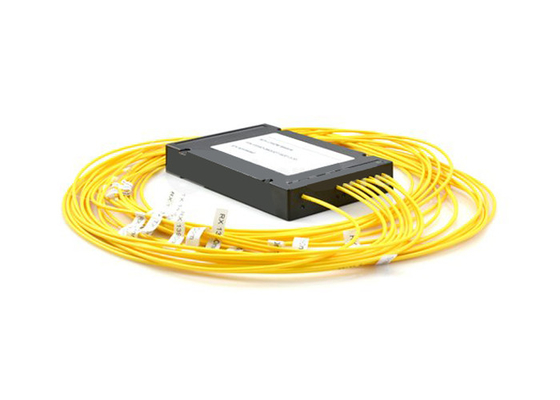

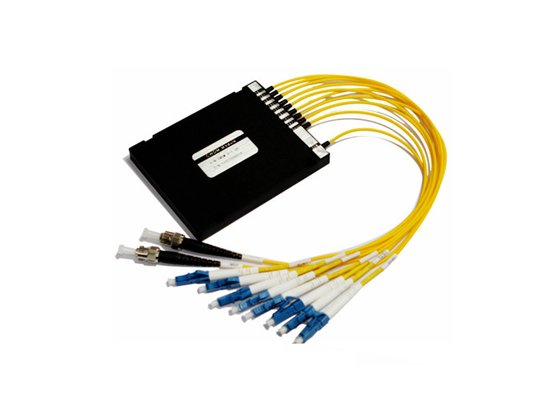

Optik Taşıma Ağ Sistemi için 8 Kanal CWDM Mux Demux Modülü 1470 ~ 161nm LC
GEZHI Photonics, her türlü uygulama ve ağ çözümüne uygun eksiksiz bir CWDM Mux-Demux ve Optik Ekleme Bırakma Çoklayıcı (OADM) birimleri sunmaktadır.En yaygın olanlardan bazıları şunlardır: Gigabit ve 10G Ethernet, SDH/SONET, ATM, ESCON, Fiber Kanal, FTTx ve CATV.
GEZHI Photonics'in 8Kanallı Kaba dalga boyu bölmeli çoklayıcı (CWDM Mux/Demux) 1470~1610nm LC konektörü Optik Aktarım Ağ Sistemindeki tek fiber, ince film kaplama teknolojisi ve akısız metal bağlayıcı mikro optik ambalajın özel tasarımını kullanır.Düşük ekleme kaybı, yüksek kanal izolasyonu, geniş geçiş bandı, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar.CWDM Mux Demux ürünlerimiz, tek bir fiber üzerinde 16 kanala ve hatta 18 kanala kadar Çoğullama sağlar.

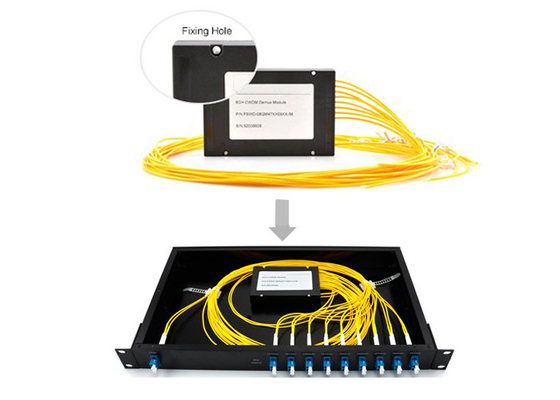

WDM ağlarında düşük ekleme kaybı gerektiğinden, IL'yi bir seçenek olarak azaltmak için bir CWDM Mux/Demux modülüne "Bileşeni Atla" da ekleyebiliriz.Standart CWDM Mux/Demux paket tipi şunları içerir: ABS kutu paketi, LGX paketi ve 19” 1U rafa montaj.
Özellikler:
Başvuru
Şartname:
| Parametre | 4 Kanal | 8 Kanal | 16 Kanal | ||||
| mux | Demux | mux | Demux | mux | Demux | ||
| Kanal Dalga Boyu (nm) | 1270~1610 | ||||||
| Merkez dalga boyu Doğruluğu (nm) | ±0,5 | ||||||
| Kanal Aralığı (nm) | 20 | ||||||
| Kanal Geçiş Bandı (@-0.5dB bant genişliği (nm) | >13 | ||||||
| Ekleme Kaybı (dB) | ≤1,6 | ≤2,5 | ≤4,5 | ||||
| Kanal Tekdüzeliği (dB) | ≤0,6 | ≤1.0 | ≤1,5 | ||||
| Kanal Dalgalanması (dB) | 0.3 | ||||||
| İzolasyon (dB) | bitişik | Yok | >30 | Yok | >30 | Yok | >30 |
| bitişik olmayan | Yok | >40 | Yok | >40 | Yok | >40 | |
| Eylemsizlik Kaybı Sıcaklık Hassasiyeti (dB/℃) | <0,005 | ||||||
| Dalga Boyu Sıcaklık Değişimi (nm/℃) | <0,002 | ||||||
| Polarizasyona Bağlı Kayıp (dB) | <0,1 | ||||||
| Polarizasyon Modu Dağılımı | <0,1 | ||||||
| Yönlülük (dB) | >50 | ||||||
| Geri Dönüş Kaybı (dB) | >45 | ||||||
| Maksimum Güç Taşıma (mW) | 300 | ||||||
| Çalışma Sıcaklığı (℃) | -5~+75 | ||||||
| Depolama Sıcaklığı (℃) | -40~85 | ||||||
| Paket boyutu (mm) | U100 x G80 x Y10 | U140 x G115 x Y18 | |||||
Spesifikasyon haber verilmeksizin değiştirilebilir.
Yukarıdaki özellikler konektörsüz cihaz içindir.
Sipariş Bilgileri
| CWDM | XX | X | XX | X | X | XX |
| Kanal Sayısı |
Konfi -cesaret |
1. Kanal | Elyaf Tipi | Elyaf Uzunluğu | Giriş/Çıkış Konnektörü | |
|
04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 Kanal N=N Kanalı |
M=Çok D=Demux'u Kaldır O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=özel |

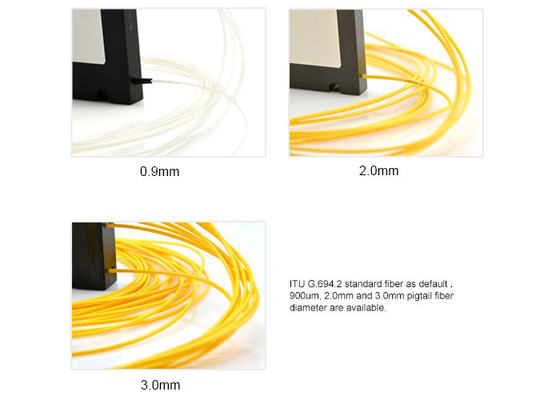

1=Çıplak elyaf 2=900um gevşek tüp 3=2mmKablo 4=3mmKablo |
1=1m 2=2m S=Belirt |
0=Yok 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Belirt |
Aktif CWDM SFP alıcı-vericili CWDM Mux Demux Pasif Sistemi
