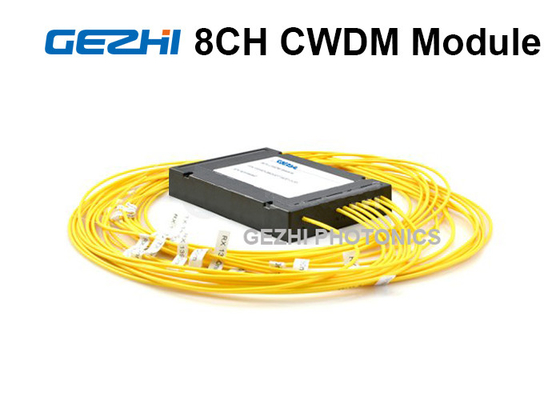

Fiber Optik Amplifikatör için 8 Kanal Simplex Fiber CWDM Modülü 1270 - 1610nm

Tek yönlü CWDM MUX

GEZHI Multiplexer (MUX), tek fiber üzerinden tek yönlü veri iletimi için diğer tarafta demultiplexer (DEMUX) ile çalışır.



GEZHI Photonics 8CH CWDM Mux/Demux Modülü pasif bir teknolojidir, belirli bir dalga boyunda olduğu sürece herhangi bir protokolün bağlantı üzerinden taşınmasına izin verir (örn. 1590nm'de 10Gbps Ethernet ile birlikte taşınan 1570nm'de fiber üzerinden T1).Bu, ağ altyapısının uzun vadeli geleceğe yönelik kanıtlanmasına izin verir çünkü çoklayıcılar, konuşlandırılan protokolden bağımsız olarak ışığı herhangi bir ağ hızında kolayca kırar.

GEZHI Photonics, eksiksiz bir portföy sunarCWDM Mux DemuxVeOptik Ekleme Bırakma Çoklayıcı(OADM) Gigabit ve 10G Ethernet, SDH/SONET, ATM, ESCON, Fiber Kanal, FTTx ve CATV gibi tüm uygulamalara uygun birimler.Ve aşağıdakiler gibi isteğe bağlı bağlantı noktası yapılandırmaları sağlıyoruz:Ekspres Liman,Monitör Bağlantı Noktası,1310 nm geçiş bandı bağlantı noktasıve müşteri seçimine göre bu çoklayıcılar için 1550nm bağlantı noktası.





Ortak bağlantı noktası:

• LC, SC, ST ve FC konnektörleri mevcuttur.

B Standart bağlantı noktası 1310nm:

• Eski bir 1310nm sinyalinin geçmesine izin verir.Yani LR optiği, LX optiği vs. taşıyabilir.
• LC, SC, ST ve FC konnektörleri mevcuttur.

C Standart bağlantı noktası 1550nm:

• Eski bir 1550nm sinyalinin geçmesine izin verir.Yani ER optiği, ZR optiği, LX optiği, ZX optiği vs. taşıyabilir.
• LC, SC, ST ve FC konnektörleri mevcuttur.

Belirli dalga boyları için D Mux/Demux bağlantı noktası:

• LC, SC, ST ve FC konnektörleri mevcuttur.
• Varsayılan olarak ITU G.657A1 standardıyla uyumludur.

E Ekspres bağlantı noktası:

• Ortak fiber bağlantı üzerindeki kanal kapasitesini iki katına çıkararak iki CWDM çoklayıcı/demux modülünün kademeli olarak bağlanmasını sağlar.
• Kanal İzolasyonu varsayılan olarak 15dB'dir, istek üzerine 16dB ~40dB mevcuttur.
• LC, SC, ST ve FC konnektörleri mevcuttur.

F Monitör bağlantı noktası:

• Güç sayaçları veya ağ analizörleri gibi ölçüm/izleme ekipmanlarını modül çıkışlarına bağlar.
• İzleme bittiğinde, aletlerin bağlantısını kesin ve ağ bozulmadan bırakılır.
• LC, SC, ST ve FC konnektörleri mevcuttur.
• Dokunma yüzdesi varsayılan olarak %5, istek üzerine %1, %2, %3 veya %10'dur.

Gerçek yerleşim, seçilen konektör tipine ve diğer faktörlere bağlıdır.Bununla birlikte, ana şema aynı kalır Müşteri seçimine göre bu çoklayıcılar için Ekspres Bağlantı Noktası, Monitör Bağlantı Noktası, 1310nm geçiş bandı bağlantı noktası ve 1550nm bağlantı noktası gibi isteğe bağlı bağlantı noktası yapılandırmaları sağlıyoruz. 1310, 1330 ve 1350nm kullanılmamalıdır. 1550nm eski SDN/SONET ile kullanıldığında, 1510, 1530, 1550, 1570 ve 1590nm CWDM dalga boyları kullanılmamalıdır.
