Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
dalga boyu: | 1270~1610NM | paket: | ABS, LGX, 1U Rafa Monte |
---|---|---|---|
Bağlayıcı: | LC, SC, FC, ST | lif uzunluğu: | Özelleştirilmiş |
Tip: | Mux veya Demux | Elyaf Tipi: | dubleks |
Vurgulamak: | 1x4 CWDM Mux Demux,Hat İzleme CWDM Mux Demux,CWDM Mux Demux Modülü 1610nm |
Hat İzleme, WDM Ağı, CATV sistemi için 1x4 CWDM Mux/demux ABS tipi.
Ürün Açıklaması:
CWDM Mux Demux ürünlerimiz, tek bir fiber üzerinde 2 kanaldan 18 kanala Çoklama sağlar.WDM ağlarında düşük ekleme kaybı gerektiğinden, IL'yi bir seçenek olarak azaltmak için bir CWDM Mux/Demux modülüne "Bileşeni Atla" da ekleyebiliriz.Standart CWDM Mux/Demux paket tipi şunları içerir: ABS kutu paketi, LGX paketi ve 19” 1U rafa montaj.
Özellikler:
* Düşük Ekleme kaybı
* Geniş Dalga Boyu Aralığı
* Düşük Karışma
* Yüksek Stabilite, Yüksek Güvenilirlik
* Optik Yolda Epoksi içermez
* Mandallı ve Mandalsız
Uygulamalar:
* Hat İzleme
* WDM Ağı
* Telekomünikasyon
* Hücresel Uygulama
* Fiber Optik amplifikatör
* Erişim Ağı
Teknik parametre:
Parametre | Birim | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
mux | Demux | mux | Demux | mux | Demux | mux | Demux | ||||
Kanal Dalgaboyu | deniz mili | 1270~1610 nm ve 1271~1611 | |||||||||
Merkez dalga boyu Doğruluğu | deniz mili | ±0,5 | |||||||||
Kanal aralığı | deniz mili | 20 | |||||||||
Kanal Geçiş Bandı (@-0.5dB bant genişliği) | deniz mili | >13 | |||||||||
Ekleme Kaybı | dB | 0.8 | 1.5 | 2,5 ve 1,8 | 5.2 & 3.5 | ||||||
Kanal Dalgalanması | dB | 0.3 | |||||||||
İzolasyon | bitişik | dB | Yok | >30 | Yok | >30 | Yok | >30 | Yok | >30 | |
bitişik olmayan | dB | Yok | >40 | Yok | >40 | Yok | >40 | Yok | >40 | ||
Eylemsizlik Kaybı Sıcaklık Hassasiyeti | dB/℃ | <0,005 | |||||||||
Dalga Boyu Sıcaklık Değişimi | deniz mili/℃ | <0,002 | |||||||||
Polarizasyona Bağlı Kayıp | dB | <0,1 | |||||||||
Polarizasyon Modu Dağılımı | dB | <0,1 | |||||||||
Yönelme | dB | >50 | |||||||||
Geri dönüş kaybı | dB | >45 | |||||||||
Maksimum Güç Kullanımı | mW | 300 | |||||||||
Çalışma Sıcaklığı | ℃ | -5~+75 | |||||||||
Depolama sıcaklığı | ℃ | -40~85 | |||||||||
paket boyutu | mm | U100xG80xY10 | U141xG115xY18 |
Sipariş Bilgileri:
CWDM | XX | X | XX | X | X | XX |
Kanal Sayısı |
Konfi -cesaret |
1. Kanal | Elyaf Tipi | Elyaf Uzunluğu | Giriş/Çıkış Konnektörü | |
04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 Kanal N=N Kanalı |
M=Çok D=Demux'u Kaldır O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=özel |
1=Çıplak elyaf 2=900um gevşek tüp 3=2mmKablo 4=3mmKablo |
1=1m 2=2m S=Belirt |
0=Yok 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Belirt |

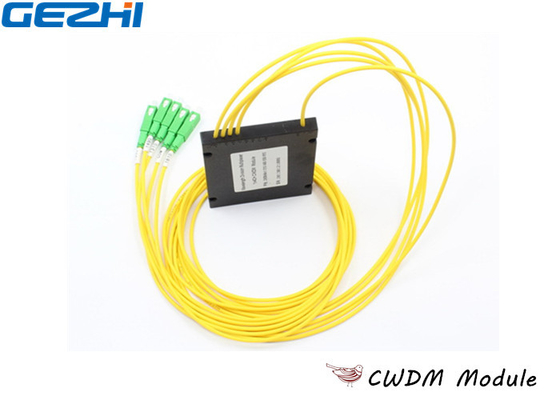

Ürün resmi:
CWDM Mux Demux Pasif Sistemi
