Ürün Adı: | 1x8 MEMS Optik Anahtar | Liman: | 1x8 |
---|---|---|---|
dalga boyu: | C-bandı veya Özelleştirilmiş | Garanti: | 3 yıl |
Uygulama: | Optik Ağ | ||
Vurgulamak: | 1x8 Fiber Optik Anahtar Modülü,MEMS Fiber Optik Anahtar Modülü,Çok Kanallı MEMS Optik Anahtar Modülü |
1x8 Mems Optik Anahtar Modülüne Genel Bakış
Çok Kanallı MEMS 1x8 Fiber Optik Anahtar Modülü

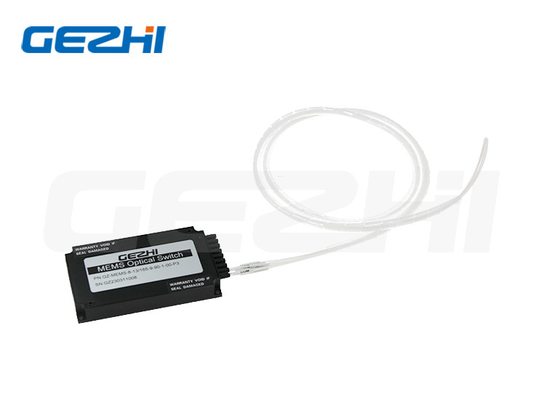

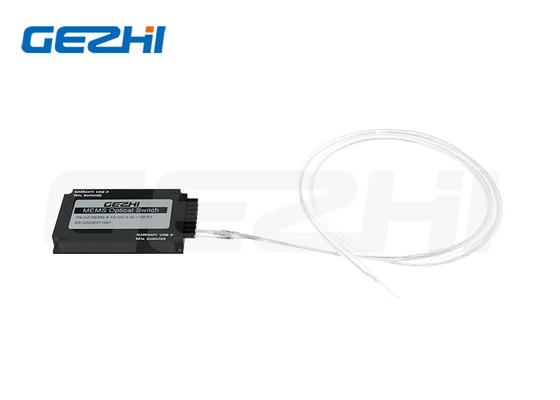

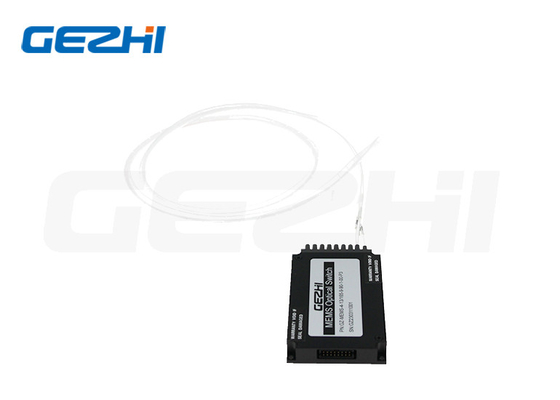

1x8 MEMS Optik Anahtar Modülü
Gezhi Photonics MEMS 1X8 Fiber Optik Anahtar, 1x64'e kadar bağlantı noktası sayısı için yapılandırılabilen kompakt, tek modlu veya çok modlu bir fiber optik anahtardır. Güvenilir optik performans ve mükemmel dayanıklılık elde etmek için tescilli mikroelektromekanik sistem (MEMS) teknolojisini kullanır;Bu MEMS optik anahtarı, 1x64'e kadar herhangi bir 1XN boyutunda mevcuttur.
1x8 Mems Optik Anahtar Modülünün Özellikleri
Özellikler:
Düşük Karışma
Düşük Ekleme kaybı
Yüksek Stabilite, Yüksek Güvenilirlik
Optik Yolda Epoksi İçermez
Geniş Dalgaboyu Aralığı
Kilitli ve Kilitsiz
Uygulamalar:
Ağ Test Sistemi
Optik Ağ
Koruma/Restorasyon
Verici ve alıcı koruması
Optik Sinyal Yönlendirme
1x8 Mems Optik Anahtar Modülünün Özellikleri
parametreler | Birim | MFSW-1×8 | |
Çalışma Dalgaboyu | deniz mili | SM için 1260~1650, MM için 850/1310 | |
Ekleme Kaybı | dB | N≤8 | ≤1.0 |
8<N≤16 | ≤1.2 | ||
16<N≤32 | ≤1,5 | ||
32<N≤64 | ≤1.7 | ||
64<N≤144 | ≤2.2 | ||
144<N≤256 | ≤2.4 | ||
WDL | dB | ≤ 0,3 | |
TDL | dB | ≤ 0,3 | |
PDL | dB | ≤ 0,15 | |
Geri dönüş kaybı | dB | SM ≥ 45, MM ≥ 30 | |
karışma | dB | SM ≥ 45, MM ≥ 30 | |
tekrarlanabilirlik | dB | ≤ ±0,02 | |
Anahtarlama Süresi | Hanım | ≤ 8 | |
dayanıklılık | zamanlar | ≥ 10 milyar | |
Anahtarlama Modu | Mandalsız | ||
Güç kaynağı | V | DC 5V ± %10 | |
Çalışma Akımı | mA | N≤16 | ≤50 |
16<N≤64 | ≤250 | ||
64<N≤144 | ≤350 | ||
144<N≤256≤ 500 | ≤500 | ||
Optik Güç | mW | ≤ 500 | |
Çalışma sıcaklığı | °C | -20 ~ +85 | |
Depolama sıcaklığı | °C | -40 ~ +85 | |
Çalışma Nemi | % | 5 ~ 95 | |
Paket Boyutu | mm | P1: 31x24x11 | N≤64, çıplak elyaf |
P2: 60x24x11 | N≤16, 0,9 mm gevşek boru | ||
P3: 90x55x12 | 16<N≤64, 0.9mm gevşek boru | ||
P4: 100x100x12 | 64<N≤144, 0.9mm gevşek boru | ||
P5: 110x141x12 | 144<N≤256, 0.9mm gevşek boru |
1x8 Mems Optik Anahtar Modülü Sipariş Bilgileri
Tip | Kanal | dalga boyu | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550 nm |
5=50/125 6=62,5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
00=yok LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC ÇA=MPO X=Özelleştirilmiş |
SSS
S1:Örnek bir sipariş alabilir miyim?1x8 Mems Optik Anahtar Modülü MOQ'nuz nedir?
