Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| dalga boyu: | 1520-1580 veya özelleştirilmiş | Elyaf Tipi: | G657A1 |
|---|---|---|---|
| Bağlayıcı: | FC/APC SC/APC veya özelleştirilmiş | lif uzunluğu: | 0,5 m 1,0 m veya özelleştirilmiş |
| Anahtarlama Tipi: | mandallama | Uygulama: | Yapılandırılabilir Ekle/Bırak |
| Vurgulamak: | 1X1 Manyeto Optik Anahtar,Sistem İzleme Manyeto Optik Anahtar,G657A1 Fiber Optik Anahtarlar |
||

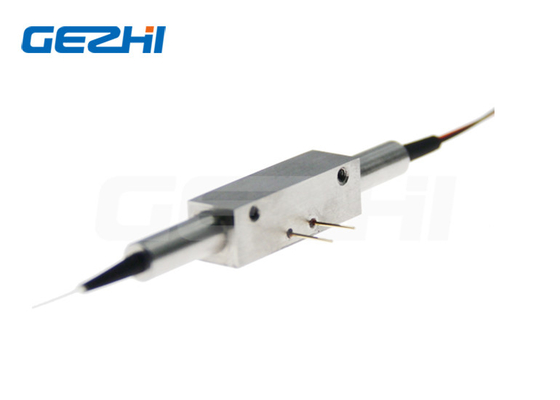

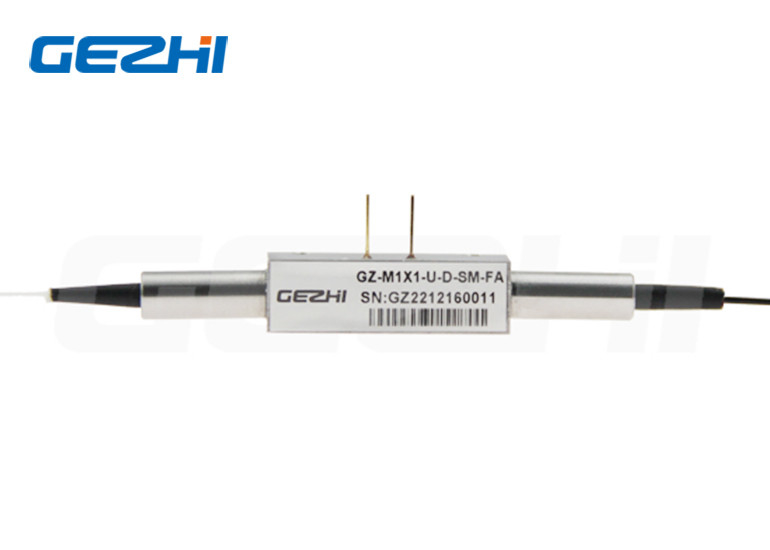

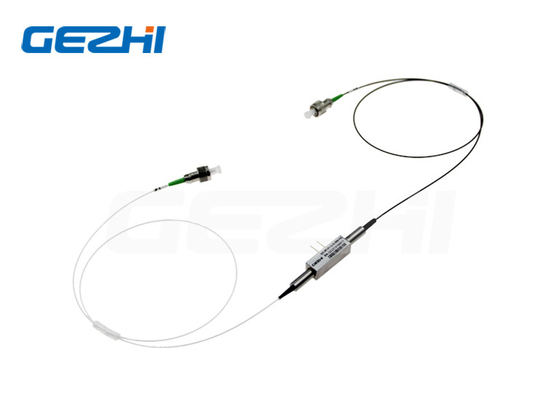

1x1 Manyeto Optik Anahtar Ürüne Genel Bakış
Sistem İzleme için 1X1 Manyeto Optik Anahtar
1. Aşağıdakileri içeren bir manyeto optik anahtar: bir ışık yolu boyunca sırayla konumlandırılan çok sayıda optik bileşen: tek bir fiber optik kolimatör, bir birinci çift kırılmalı optik kristal, bir birinci yarım dalga plakası tertibatı, bir polarizasyon döndürme tertibatı, bir ikinci yarım dalga plakası montaj, ikinci bir çift kırılmalı optik kristal ve bir çift fiber optik kolimatör.
Özellikleri ve Uygulamaları1x1 Manyeto Optik Anahtar
|
Özellikler * Yüksek anahtarlama hızı * Daha iyi dayanıklılık * Yüksek güvenilirlik * Alçak gerilim sürücüsü * Arızaya karşı güvenli kilitleme |
Uygulamalar *Optik kanal engelleme *Yapılandırılabilir Ekle/Bırak * Sistem izleme, Test ve ölçüm * Fiber optik algılama sistemi |
özellikleri1x1 Manyeto Optik Anahtar
| parametreler | Birim | 1×1 |
| Dalga boyu aralığı | deniz mili | 1520~1580 |
| Test Dalga Boyu | deniz mili | 1550 |
| Ekleme Kaybı1,2 | dB | 0.8 |
| Geri dönüş kaybı | dB | ≥50 |
| karışma | dB | ≥20 |
| PDL | dB | ≤0.2 |
| tekrarlanabilirlik | dB | ≤±0.01 |
| Çalışma gerilimi | v | 2.5 |
| dayanıklılık | Döngüler | ≥ 30 Milyar |
| Anahtarlama Süresi | μs | ≤100 |
| Anahtarlama Tipi | yok | mandallama |
| Optik Güç | mW | ≤500 |
| Çalışma sıcaklığı | ℃ | –5~ +70 |
| Depolama sıcaklığı | ℃ | -40 ~ +85 |
| Bağıl nem | % | 5 ~ 95 |
| Elyaf Tipi | G657A1 | |
| Boyut | mm | (B )18x(G)7,3x(Y)6 |
Optik Yönlendirme ve Elektrik1x1 Manyeto Optik Anahtar
çift yönlü
Tek yönlü
Elektrik
| Parametre | Birim | |
| Sürücü Gerilimi | v | %2,5±10 |
| Sürücü Akımı | mA | %160±30 |
| Nabız Süresi | μs | 200~400 |
| CbenABenMFrsıra | Hz. | <800 |
| Tip | Elyaf Tipi | Çalışma gerilimi | Test Dalga Boyu | Boru tipi | Elyaf Uzunluğu | Bağlayıcı |
|
1X1B: çift yönlü 1X1U: Tek yönlü |
: SM, 9/125 X: Diğerleri
|
2.5: 2.5v
|
1550: 1550nm X: Diğerleri |
25: 250um 90: 900um X: Diğerleri
|
05: 0,5 m±5cm 10: 1.0m±5cm 15: 1.5m±5cm X: Diğerleri |
OO:Hiçbiri FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:Diğerleri |
