| Menşe yeri: | Çin | Kontrol Türü: | Mandalsız/Mandallı |
|---|---|---|---|
| dalga boyu: | 1260~1650nm | Bağlayıcı: | LC/UPC, LC/APC, SC/UPC |
| Voltaj: | 5V veya 3V | Liman: | 2x2Tam |
| Özellik: | Yüksek güvenilirlik | ||
| Vurgulamak: | 1x2 fiber optik anahtar 4 port,Düşük fiber optik anahtarı 4 port,1260nm tek modlu fiber anahtarı |
||

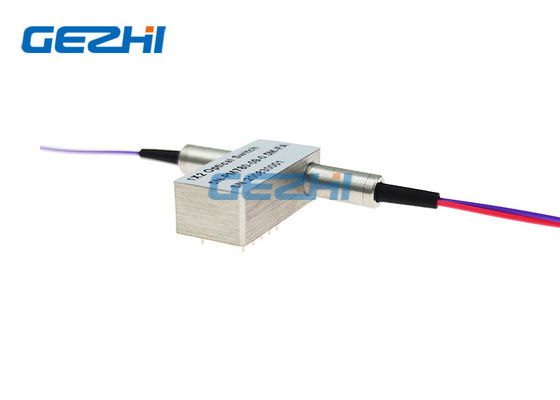

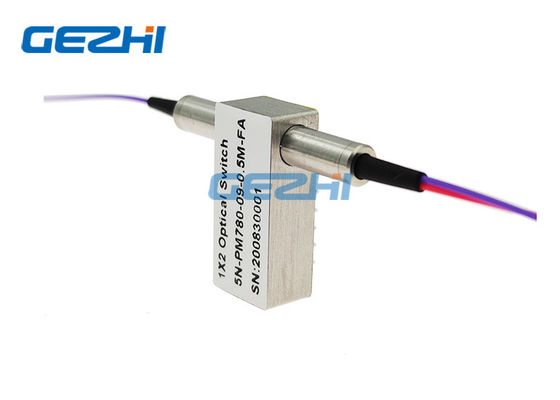

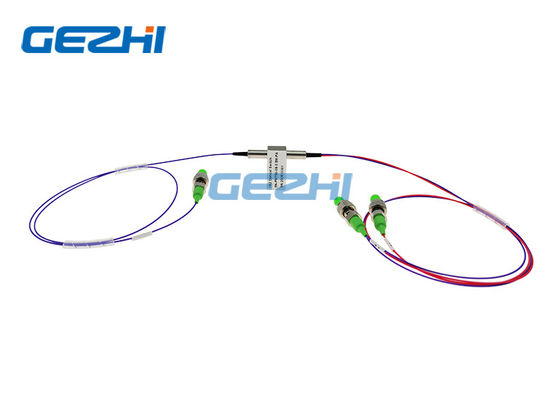

1*2 850/1260nm Mekanik Fiber Optic Switch Modülü
1x2 Optik anahtarlar
Bu optik anahtar 1x2 tipi ile yapılandırılmış üç fiber ve iki durumGelen optik sinyali seçilen bir çıkış lifine yönlendirerek optik kanalları bağlar. Tek mod dalga boyu 1260 ~ 1650nm veya Multimode 850/1310nm ile çalışır.Bu bir optik-mekanik özgün yapılandırma kullanıyor ve bir elektrikli kontrol sinyali ile etkinleştirildiGEZHI 1x2 mekanik fiber optik anahtarı son derece yüksek güvenilirlik ve hızlı anahtarlama hızı ile birlikte iki yönlü performans sunar.1x2 mekanik Fiber Optical Switch, optik ağ uygulamaları için gerçek bir anahtarlama çözümüdür..
|
Özellikleri Başarısızlık Güvenli Kilit
Eşsiz Düşük Maliyet
Düşük Optik Distorsiyonlar Epoksi içermeyen optik yol
Yüksek Güvenilirlik
|
Başvurular Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümanlama
|
Spesifikasyon
| Parametreler | Özellikler | Birim |
| Çalışma Dalga Boyutu | 1260 ~ 1620 (SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalga boyuna bağlı kayıp | ≤0.25 | dB |
| Kutuplaşma Bağımlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kayıplar | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Değiştirme Saati | ≤ 8 | ms |
| Tekrarlanabilirlik | ≤±0.02 | dB |
| Dayanıklılık | ≥ 107 | zaman |
| Çalışma Voltajı | 3 ya da 5 | V |
| Değiştirme Tipi | Kapatılmayan/Kapatılan | |
| Çalışma sıcaklığı | -20~+70 | °C |
| Depolama sıcaklığı | -40~+85 | °C |
| Optik Güç | ≤ 500 | mW |
| Boyut | 27.0L×12.5W×8.4H | mm |

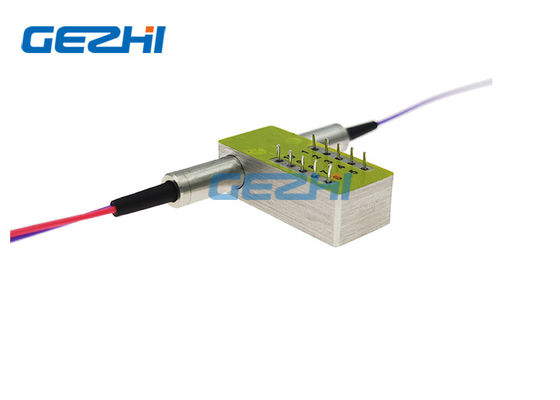

Çubuklar
| Türü | Optik yol | Elektrikli tahrik | Durum sensörü | ||||||
| 1x2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | 3-4 Pin | Pin 7-8 | Pin 8-9 | |
| Kapalı olmayan | KUT | - Hayır. | - Hayır. | - Hayır. | - Hayır. | Yakın. | Açık. | Açık. | Yakın. |
| P1-P2 | V+ | - Hayır. | - Hayır. | GND | Açık. | Yakın. | Yakın. | Açık. | |
| Kapatma | KUT | - Hayır. | - Hayır. | GND | - Hayır. | Yakın. | Açık. | Açık. | Yakın. |
| P1-P2 | V+ | GND | - Hayır. | - Hayır. | Açık. | Yakın. | Yakın. | Açık. | |
Sipariş Bilgisi
GZ-1×2-13/15
| Mod | Dalga boyu | Voltaj Türü | Kontrol Modeli | Elyaf Türü | Fiber çapı | Fiber Uzunluğu | Bağlantı |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Kapatma N=Kapalı olmayan |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Hiçbir X=Diğerleri |
