Ürün adı: | 4CH-OADM-Cı-WE-D | dalga boyu: | 1510,1530,1550,1570nm |
---|---|---|---|
Çizgi Türü: | Çift taraflı Çift fiber | Özellikleri: | Çift yönlü |
paket: | 1RU 19 inç | Uygulama: | Erişim Ağı |
Vurgulamak: | 4 Kanal CWDM OADM Modülleri,4CH OADM Modülleri,Çift Yönlü Optik Ekleme Bırak Çoklayıcı |

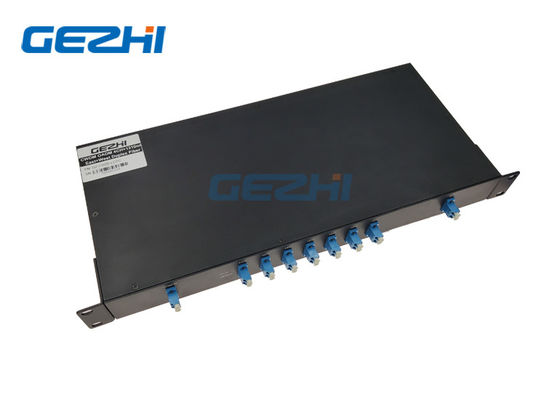

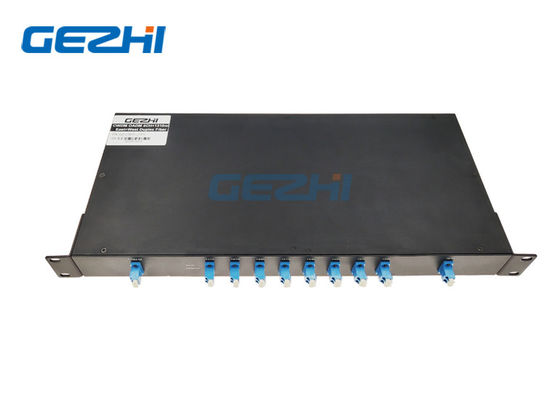

4 Kanal CWDM OADM Modülleri Dubleks Batı ve Doğu Bağlantısı
GEZHI'nin 4 Kanallı CWDM OADM Modülleri Duplex West & East Link, Statik ve ROADM tabanlı sistemler için tasarlanmıştır.4 Kanallı CWDM OADM Modülleri Duplex West & East Link, Course Wave Division Multiplexing (CWDM) Optik Ekleme / Bırakma Çoklayıcılarıdır (OADM).Bu 4 Kanallı CWDM OADM Modülleri Çift Yönlü Batı ve Doğu Bağlantısı, CWDM ortak fiber bağlantısının her iki yönünde seçilen kanalları veya dalga boylarını ekler (çoğul) ve bırakır (demultiplex).Bu GEZHI modüllerini kullanarak, ağ tasarımcıları, ağdan geçen diğer kanalları etkilemeden CWDM ağının herhangi bir yerine yeni erişim noktaları ekleyebilir.Erişim noktaları, çift yönlü halka tasarımının yedekli korumalı mimari sağladığı doğrusal, veri yolu ve halka ağlarına eklenebilir.
Özellikleri Düşük takma kaybı
|
Uygulamalar Optik Ekleme ve Bırakma Acess Ağı Metro Optik Taşıma Ağı
|
Şartname
Parametre |
birim |
4Kanallar CWDM OADM Modülleri | ||
Ekle | Düşürmek | |||
Kanal Dalgaboyu | mil | 1510, 1530, 1550, 1570 nm | ||
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
Kanal aralığı | mil | 20 | ||
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 15 | ||
Ekleme Kaybı | dB | <1.8 | <1.8 | |
Kanal Dalgalanması | dB | 0.3 | ||
İzolasyon |
bitişik | dB | > 30 | |
Bitişik olmayan | dB | > 40 | ||
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
Yönelme | dB | > 50 | ||
Geri dönüş kaybı | dB | > 45 | ||
Maksimum Güç Kullanımı | mW | 300 | ||
Uygulama Sıcaklığı | ℃ | -20 ~ 70 | ||
Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
Paket boyutu | aa | 19 inç 1U Rafa Montaj |
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek Fiberfiltre basamağı
Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Çift Fiber
Tekli kanalı düşürür ve aynı kanalı çift taraflı iletimde ağ fiberine geri ekler.
Çift kanal üzerinden çift yönlü veri iletimi için EAST ve WEST için 4 kanal 1510,1530,1550,1570nm CWDM ekleme ve bırakma çoklayıcı.
