| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x4 çıplak fiber optik plc ayırıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | Batı Birliği, T/T |

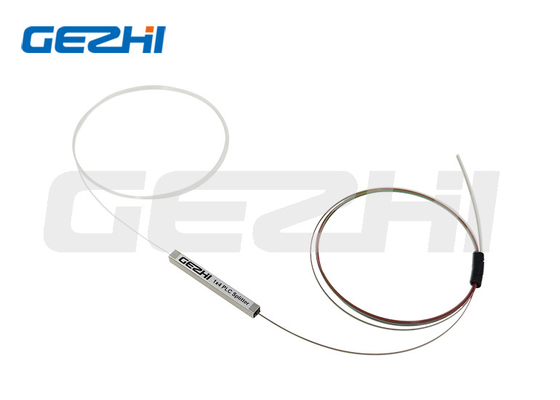

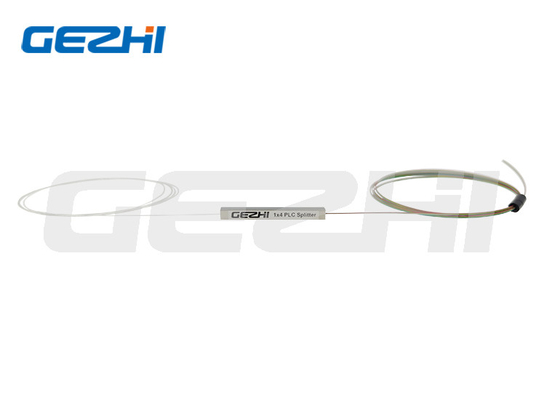

Üretim 1x4 çıplak fiber optik plc ayırıcı çelik boru optik ayırıcı konektör yok
Pürün açıklaması:
Düzlemsel dalga kılavuzu optik ayırıcı (PLC Ayırıcı), özellikle pasif optik ağlar için uygun, küçük boyutlu, geniş çalışma dalga boyu aralığı, yüksek güvenilirlik, iyi spektral tekdüzelik vb. İle kuvars tabanlı entegre bir dalga kılavuzu optik güç dağıtım cihazıdır.(EPON, GPON, vb.), merkez ofis ve terminal ekipmanını birbirine bağlar ve optik sinyallerin bölünmesini gerçekleştirerek 1XN ve 2XN tam ürün yelpazesi sağlar ve optik ayırıcıyı çeşitli durumlar için özelleştirmez.
Pürün özellikleri:
Düşük kayıp ve kararlı polarizasyon
Kompakt tasarım
İyi kanal bütünlüğü
Yüksek kararlılık ve güvenilirlik
Telcordia GR.1209 ve GR.1221 tarafından onaylanmıştır
Ürün uygulama alanları:
Eve kadar fiber
Pasif optik ağ
kablolu internet
PON-FTTX ağı
Sipariş Bilgileri:
|
Ürün tip |
Elyaf çapı | Giriş ve fiber uzunluğu |
paket boyut |
|
1XN ÖR2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5 Milyon 3=2.0M 4=2.5M S=Özelleştirilmiş |
|
Teknik parametreler: 1XN optik ayırıcı
| Parametre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Tekdüzelik (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1.8 | ≤1.8 | ≤2,5 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||||||||
| Yönlülük (dB) | ≥55 | |||||||||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
| Sıcaklık kararlılığı (dB) | -40℃--85℃(≤0,5) | |||||||||||
| Çalışma sıcaklığı °C | -40℃--85℃ | |||||||||||
| Saklama sıcaklığı °C | -40℃--85℃ | |||||||||||
Teknik parametreler:2XN optik ayırıcı
| Parametre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| dalga boyu (nm) | 1260-1650 | |||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0,8 | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40℃- 85℃(≤0.5) | |||||
| Çalışma sıcaklığı °C | -40°C - 85°C | |||||
| Saklama sıcaklığı °C | -40°C - 85°C | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL, konektör parametreleri içermez.
2xN konektörlü optik ayırıcı ekleme kaybı, yukarıdaki gereksinimlerde 0,3dB'den fazla artmaz.
|
|
