| Brand Name: | GEZHI or OEM |
| Model Numarası: | 3 portlu optik sirkülatör |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

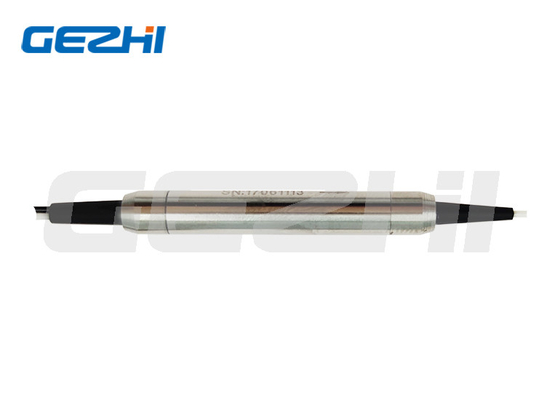

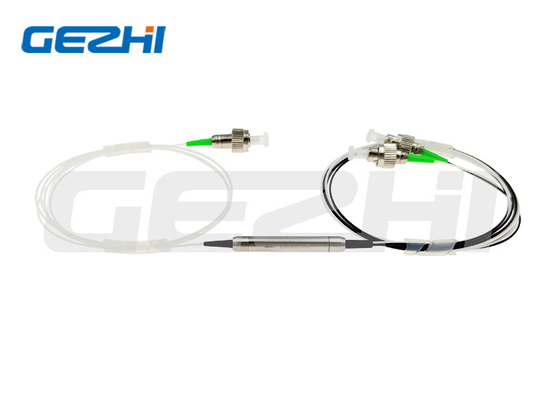

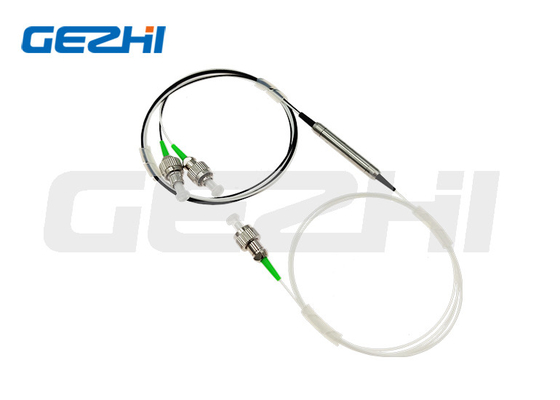

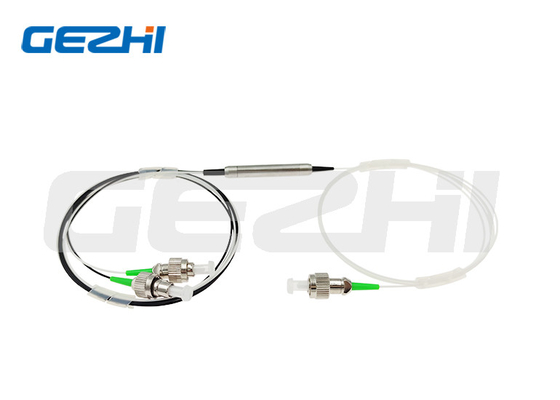

FC Konnektörlü Düşük Geri Yansıma Optik Sirkülatör 3 Portlu Fiber Modül
Ürün Açıklaması
Gezhi'nin Optik sirkülatörleri, çift yönlü optik sinyalleri farklı bağlantı noktalarına yönlendirmek için optik devrelerde ve optik iletişim sistemlerinde birçok uygulamaya sahiptir.
Bir optik sirkülatör, bir elektronik sirkülatörün çalışmasına benzer şekilde, bir optik fiberde zıt yönlerde hareket eden optik sinyalleri ayırmak için kullanılabilen özel bir fiber optik bileşendir.Bir optik sirkülatör, herhangi bir bağlantı noktasına giren ışığın bir sonrakinden çıkacağı şekilde tasarlanmış üç bağlantı noktalı bir cihazdır.Bunun anlamı, eğer ışık 1 numaralı bağlantı noktasına girerse, 2 numaralı bağlantı noktasından yayılır, ancak yayılan ışığın bir kısmı sirkülatöre geri yansıtılırsa, 1 numaralı bağlantı noktasından çıkmaz, bunun yerine 3 numaralı bağlantı noktasından çıkar.
Uygulamalar
Ekle-Bırak Çoğullama
Fiber Sensörler
Çift Yönlü Sinyal İletim Sistemleri
Çift Yönlü Pompalama
Kaplin Sıralı Kromatik Dağılım Dengeleme Cihazları
Özellikler
Düşük Ekleme Kaybı
Düşük PDL
Yüksek Kanal İzolasyonu
Kompakt Paket
Yüksek Güvenilirlik ve Kararlılık
Uygun Maliyetli
Şartname
| Parametre | P Sınıfı | |
| Yapılandırma | Bağlantı Noktası 1'den Bağlantı Noktası 2'ye Bağlantı Noktası 3'e | |
| Çalışma Dalga Boyu (nm) | 1310±30 veya 1550±30 veya 1585±30 | |
| İzolasyon (dB) | Tipik | 0.6 |
| Maksimum | 0.8 | |
| Tipik İzolasyon (dB) | ≥50 | |
| Minimum İzolasyon (dB) | ≥40 | |
| Çapraz Konuşma (dB) | ≥50 | |
| Polarizasyona Bağlı Kayıp (dB) | <0,15 | |
| Polarizasyon Modu Dağılımı | <0,1 | |
| Dönüş Kaybı(dB) | ≥50 | |
| Güç Kullanımı (mW) | 500 | |
| Çalışma Sıcaklığı (℃) | -10~+75 | |
| Paket boyutu (mm) | Φ5,5xL50 veya Φ5,5xL63 | |
Uygulama Şeması
Resimde görüldüğü gibi: Fiberin her iki ucunda bir Sirkülatör bulunur.Her bir Sirkülatör, bir yönde bir sinyal eklerken diğer yöndeki sinyali kaldırır.Soldaki örneğe bakın.
Sirkülatör, optik sinyalleri tek bir fiber üzerinden iki yönde göndermek için kullanılabilir.
|
|
