| Brand Name: | GEZHI or OEM |
| Model Numarası: | Fiber Optik İzolatör |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

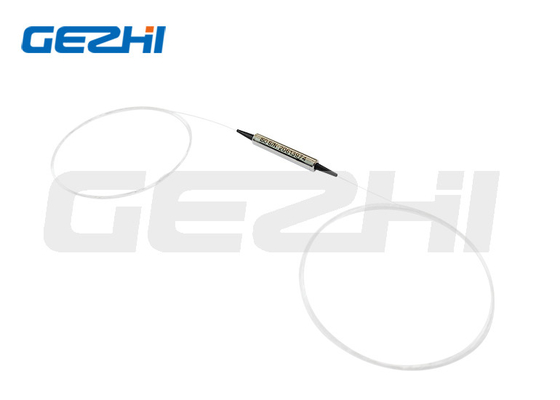

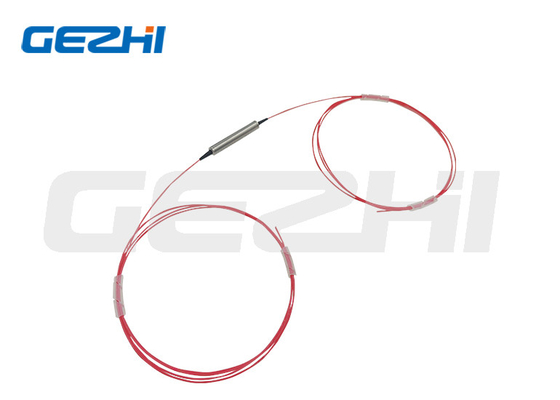

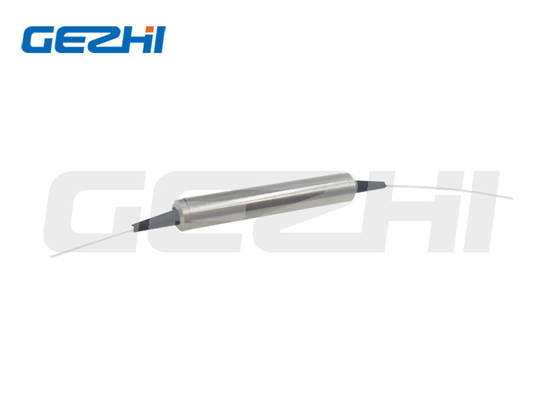

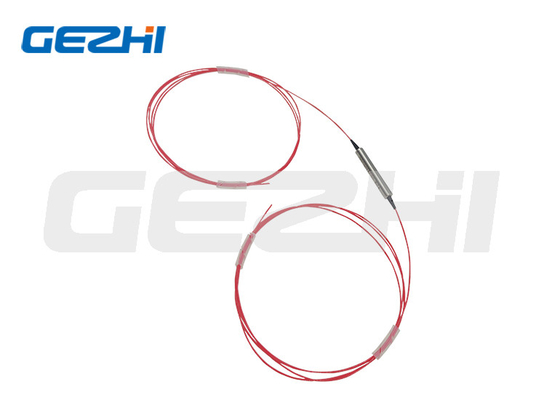

CATV için Yüksek İzolasyon 1550nm Fiber İzolatör Tek ve Çift Kademeli Optik İzolatörler
Ürün Açıklaması
Optik izolatörler, herhangi bir polarizasyon doygunluğunda geri yansımayı ve ters yönde geri saçılmayı engelleyebilir.Düşük polarizasyon modu dağılımına (PMD), Polarizasyona Bağlı (PDL), Kayıp Yüksek İzolasyona sahiptir.
Uygulamalar
• Fiber Optik Amplifikatör
• CATV Fiberoptik Bağlantı
• Fiberoptik LAN Sistemleri
• telekomünikasyon
• Fiberoptik Sistem Testi
Özellikler
• Yüksek İzolasyon
• Düşük Ekleme Kaybı
• Optik yolda epoksi içermez
• Yüksek Getiri Kaybı
• Polarizasyona Bağlı Kayıp
Şartname
| Çalışma Dalga Boyu (nm) | 1550±15 | |
| Tip | Tek aşamalı | Çift Kademeli |
| Seviye | P Sınıfı | |
| Tipik Tepe İzolasyonu (dB) | ≥42 | ≥58 |
| İzolasyon (dB) | ≥32 | ≥46 |
| Tipik Ekleme Kaybı(dB) | 0.3 | 0,5 |
| Ekleme Kaybı (dB) | ≤0,5 | ≤0,7 |
| Dönüş Kaybı(dB) | ≥60/55 | |
| PDL (dB) | < 0,05 | |
| PMD (ps) | 0,2(istek üzerine 0,05 mevcuttur) | |
| Çalışma Sıcaklığı (℃) | -20 ～ + 70 | |
| Depolama Sıcaklığı (℃) | -40 ～ +85 | |
| Optik Tip | Corning SMF-28 | |
| Optik Uzunluk (Min.) | Her Uçta 1 Metre | |
| Maks.Çalışma Gücü (mW) | 500 | |
|
Paket Boyutu (mm) |
Corning SMF-28 | |
Paketleme
Stardard İhracat Paketlemesine göre.
Çizim
Sipariş Bilgileri
| izolatör | dalga boyu | paket | Elyaf Çapı | Elyaf Uzunluğu | Elyaf Tipi | Bağlayıcı |
|
S=Tek Kademeli D=Çift Kademeli |
13=1310nm 14=1480nm 15=1550nm 58=1585nm 59=1590nm CL=C+L Bandı SCL=S+C+L Bandı |
1=Φ5.5x35mm 2=90x20x10mm X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
05=0.5m 10=1.0m 15=1.5m X=Diğerleri |
9=9/125 X=Diğerleri |
OO=Yok FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X= Diğerleri |
|
|
