| Brand Name: | GEZHI or OEM |
| Model Numarası: | GEZHI-DWDM OADM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

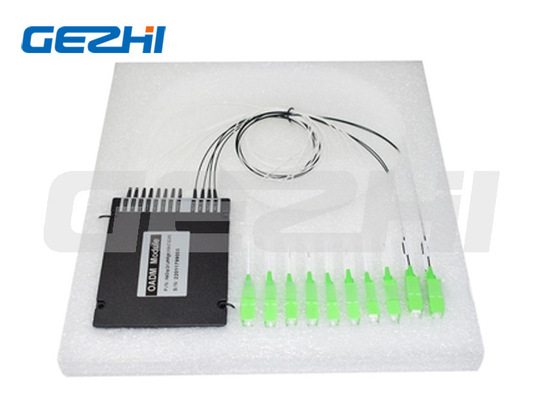

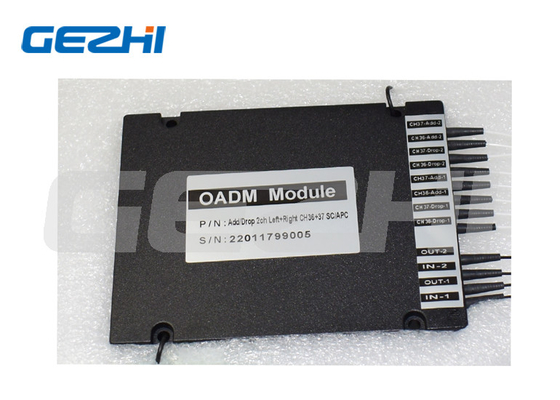

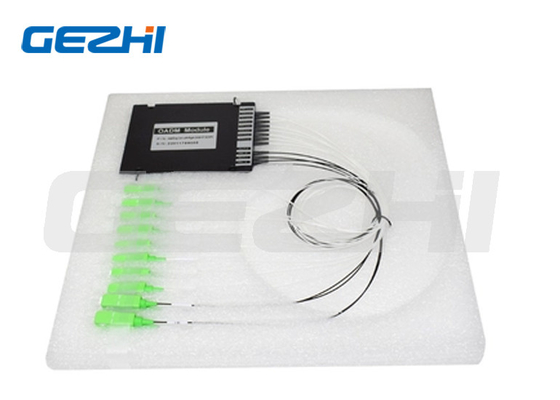

SC/APC Arabirimli Çift Fiber Optik Modül DWDM OADM
Ürün Açıklaması
DWDM Optik Ekleme/Bırakma çoklayıcı (OADM), WDM ağlarında, C bandındaki bir/birden fazla 100 GHz DWDM kanalını bir veya iki fibere eklemek ve bırakmak için kullanılan ve diğer dalga boylarının gerekli hedefe atlamasına izin veren pasif bir optik cihazdır.DWDM teknolojisini kullanmak, mevcut ve yeni ağlarına etkili bir şekilde WDM yeteneği ekleyebilir ve optik sinyal iletim mesafesini uzatabilir.
DWDM OADM modülleri, tek taraflı (Doğu veya Batı) ve çift taraflı (Doğu ve Batı) konfigürasyonlarda mevcuttur.Bir optik bağlantının her iki ucuna yerleştirilen eşleşen MUX/DeMUX birimleriyle, birden çok veri kanalı birleştirilebilir ve tek modlu bir fiber ana hat üzerinden iletilebilir.Pasif OADM modülleri, ana hat boyunca herhangi bir noktada 4 adede kadar veri kanalı ekleyebilir veya bırakabilir.
Özellikler
Düşük Ekleme Kaybı
Düşük Karışma
Yüksek Kararlılık ve Güvenilirlik
Optik Yolda Epoksi İçermez
Uygulamalar
Hat İzleme
DWDM Ağı
Telekomünikasyon
Yapılandırılabilir OADM
Verim
| Parametre | Birim | 1CH | 2CH | 4CH | 8 Kanal | |||||
| Eklemek | Düşürmek | Eklemek | Düşürmek | Eklemek | Düşürmek | Eklemek | Düşürmek | |||
| Kanal Dalgaboyu | deniz mili | İTÜ Izgarası | ||||||||
| Kanal aralığı | GHz | 100 veya 200 | ||||||||
| Kanal Geçiş Bandı (@-0.5dB bant genişliği) | deniz mili | >0,3 | ||||||||
| Ekleme Kaybı | dB | <0,9 | <1.2 | <1,5 | <2.8 | |||||
| Özel servis | / | Monitör veya 1310nm mevcuttur | ||||||||
| Kanal Dalgalanması | dB | 0,5 | ||||||||
| İzolasyon | bitişik | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| bitişik olmayan | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Eylemsizlik Kaybı Sıcaklık Hassasiyeti | dB/℃ | <0,005 | ||||||||
| Dalga Boyu Sıcaklık Değişimi | nm/℃ | <0,002 | ||||||||
| Polarizasyona Bağlı Kayıp | dB | <0,1 | ||||||||
| Polarizasyon Modu Dağılımı | dB | <0,1 | ||||||||
| Yönelme | dB | >50 | ||||||||
| Geri dönüş kaybı | dB | >45 | ||||||||
| Maksimum Güç Kullanımı | mW | 300 | ||||||||
| Çalışma Sıcaklığı | ℃ | -5~+75 | ||||||||
| Depolama sıcaklığı | ℃ | -40~85 | ||||||||
| paket boyutu | mm | U80xG60xY12veya U100xG80xY10 | U120xG80xY18 | U141xG115xY18 | ||||||
Not 1.Özelleştirilmiş özellikler mevcuttur.
Konnektörsüz belirtilirse, Konnektörlü ise, IL 0,2dB artacaktır.
Sipariş Bilgileri
| DWDM | Kanal Sayısı | Yapılandırma | Modül tipi | Kablo tipi | lif uzunluğu | bağlayıcı |
|
OADM 1=100G 2=200G |
01=1Kanal 02=2 Kanal 03=3 Kanal 04=4 Kanal ...... 16=16Kanal 17=17Kanal 18=18Kanal |
SS=Tek fiber Batı veya Doğu SD=Tek fiber Batı ve Doğu DS=Çift Fiber Batı veya Doğu DD=Çift Fiber Batı ve Doğu |
A1=ABS kutusu 100x80x10mm A2=ABS kutusu 120x80x18mm A3=ABS kutusu 140x115x15mm L1=LGX 129*29*130mm L2=2 yuvalı Rafta LGX girişi L4=4 yuvalı Rafta LGX girişi R1=19" 1 U Raf R2=2yuva 19″1U Raf R4=4 yuva 19" 1U Raf S=Belirt |
09=900um gevşek tüp 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=Belirt |
00=yok LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Belirt |
video
|
|
