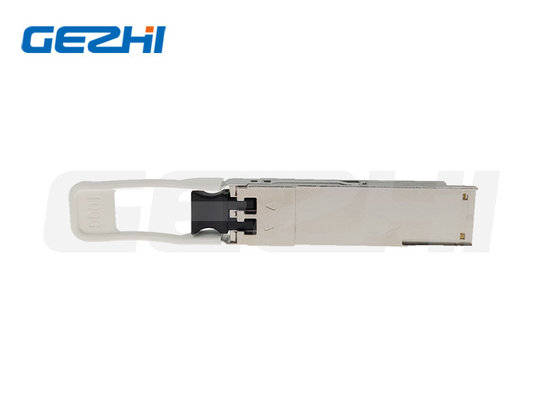

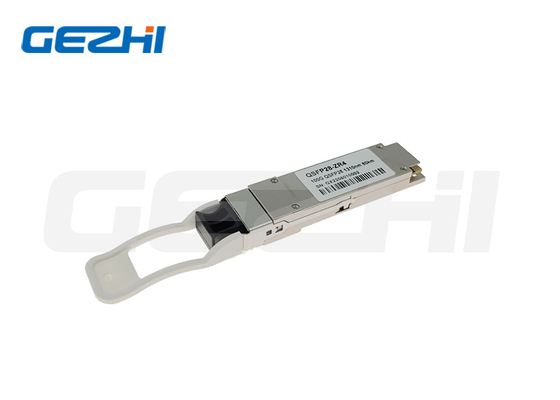

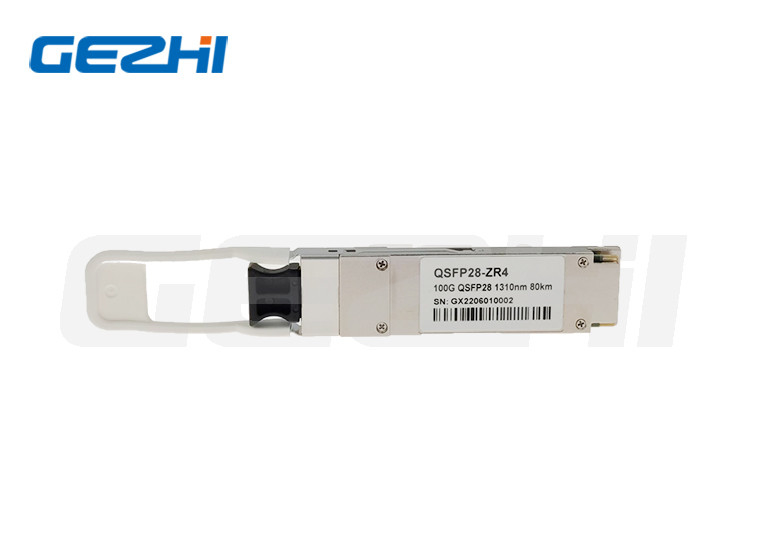

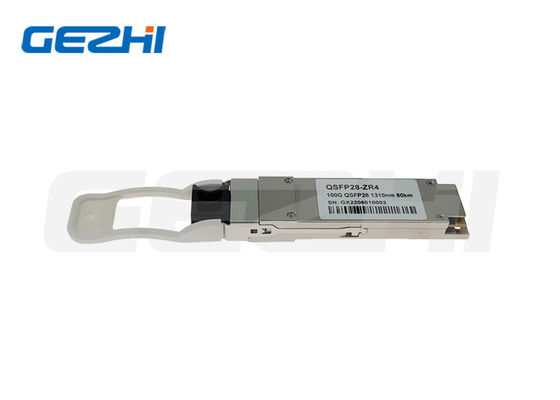

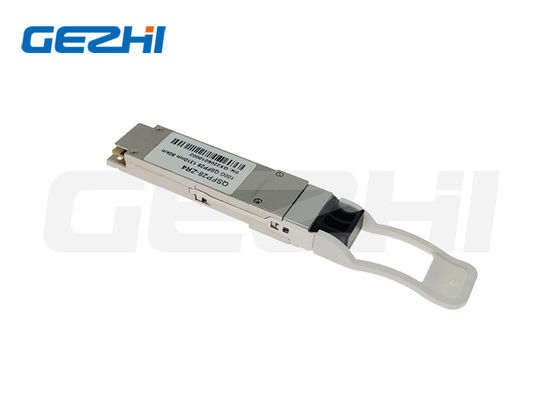

Yüksek uyumlu 100G QSFP28 ZR 1310nm 80Km Optik Alıcı Modülü

Name: Yüksek uyumlu 100G QSFP28 ZR 1310nm 80Km Optik Alıcı Modülü
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 100G QSFP28 ZR 1310nm 80Km
Price: 125.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	100G QSFP28 ZR 1310nm 80Km
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Ödeme Şartları:	Banka havalesi, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

veri hızı:

QSFP28 100G ZR4

dalga boyu:

1310nm

Bağlayıcı:

LC Simpleks

Mesafe:

80km

Elyaf Tipi:

SMF

Sıcaklık:

0~70 °C

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

ayda 5000 adet

Vurgulamak:

ZR 100G QSFP28 Alıcı

100G QSFP28 Optik Alıcı Modülü

1310nm 100G QSFP28 Alıcı-Verici

Ürün Tanımı

Yüksek uyumlu 100G QSFP28 ZR 1310nm 80Km Optik Alıcı Modülü

Açıklama

Gezhi Photonics 100G QSFP28 ZR4, 80km optik iletişim uygulamaları için tasarlanmıştır.4 şeritli optik alıcı ve 2 tel seri arayüzü içeren modül yönetim bloğuOptik sinyaller endüstri standardı LC konektörü aracılığıyla tek modlu bir fiber'e multipleks edilir.

Özellikleri

QSFP28 MSA uyumlu
Sıcak takılabilir 38 pinlik elektrikli arayüz
4 LAN-WDM şeridi MUX/DEMUX tasarımı
4x25G elektrikli arayüz
Maksimum güç tüketimi 6.5W
LC ikili bağlantısı
103.125Gb/s toplu bit hızı destekler
Tek modlu fiber üzerinden 80 km'ye kadar iletim
Çalışma odası sıcaklığı: 0°C - 70°C
Tek 3.3V güç kaynağı
RoHS 2.0 uyumlu

Başvurular

100GBASE-ZR4 100G Ethernet
Telekom ağları

Mutlak Maksimum Reytingler

Parametreler	Simge	Min.	Tip	En fazla.	Birim
Güç kaynağı voltajı	Vcc	- 0 oldu.3		3.6	V
Depolama sıcaklık aralığı	T 'ler	-40		85	°C
Nitelikli Nemlilik	RH	15		85	%
Her şerit için hasar eşiği	THd	6.5			dBm

Tavsiye edilen çalışma koşulları

Parametreler	Simge	Min.	Tip	En fazla.	Birim
Durum Çalışma Sıcaklığı Aralığı	Tc	0	-	70	°C
Güç kaynağı voltajı	V_cc	3.14	3.3	3.47	V
G ile bağlantı mesafesi.652	P	-	-	80	km
Veri oranı	BR	-	25.78125	-	Gbps

Elektriksel Özellikler

Parametreler	Simge	Min.	Tip	En fazla.	Birim	Not:
Güç dağılımı				6.5	W
Besleme akımı	Icc			1.8759	A	Durgunluk
Göndericisi
Veri Hızı, her şerit			25.78125		Gbps
Farklılık Voltajı pk-pk	Vpp			900	mV	1 MHz'de
Genel Mod Voltajı	Vcm	- 350 dolar.		2850	mV
Geçiş süresi	Trise/Tfall	10			ps	%20~80%
Farklılık Dönüştürme Direniş Yanlış Uyumluluğu				10	%
Göz genişliği	EW15	0.46			UI
Göz yüksekliği	EH15	95			mV
Alıcı
Veri Hızı, her şerit			25.78125		Gbps
Farklılık Dönüştürme Direniş Yanlış Uyumluluğu				10	%	1 MHz'de
Farklı çıkış voltaj dalgalanması	Vout, pp			900	mV
Genel mod gürültüsü, RMS	Vrms			17.5	mV
Geçiş süresi	Trise/Tfall	12			ps	%20~80%
Göz genişliği	EW15	0.57			UI
Göz yüksekliği	EH15	228			mV

Optik özellikleri

Parametreler	Simge	Min.	Tip	En fazla.	Birim	Notlar
İletici Özellikleri
Yol başına sinyal oranı		25.78125			GBd	1
Çizgi merkezi dalga boyları (menzil)	λ	1294.53	1295.56	1296.59	nm
		1299.02	1300.05	1301.09
		1303.54	1304.58	1305.63
		1308.09	1309.14	1310.19
Yan mod bastırma oranı	SMSR	30	-	-	dB
Toplam Ortalama fırlatma gücü	PTOTAL	8.0		12.5	dBm
Her şerit için ortalama fırlatma gücü	POUT	2.0		6.5	dBm
Fırlatma gücündeki fark herhangi iki şerit ((Ortalama ve OMA)			-	3	dBm
Her şerit için OFF verici ortalama başlatma gücü	POFF	-	-	-30	dBm
Yokoluş oranı	Acil Servis	6	-	-	dB
RIN OMA				130	dB/Hz
Optik geri dönüş kaybı toleransı				20	dB
Düşünceyi ilet	RFL	-	-	-12	dB
Maske kenarı		5	*	*	%
Çıktı Göz Maskesi tanımı {X1,X2,X3,Y1,Y2,Y3}	- Hayır.25,0.4,0.45,0.25,0.28,0.4}
Alıcı Özellikleri
Yol başına sinyal oranı		25.78125			GBd
Çizgi merkezi dalga boyları (menzil)	λ	1294.53	1295.56	1296.59	nm
		1299.02	1300.05	1301.09
		1303.54	1304.58	1305.63
		1308.09	1309.14	1310.19
Her şerit için ortalama alıcı gücü	THd	- 28		- 7	dBm	1
Alıcı gücü, her şerit (OMA)				- 7	dBm
Alıcı yansıması	SenOMA1			-26	dB	1
Alıcı duyarlılığı Her şerit için ortalama	SenOMA2			- 28	dBm	2
Alıcı 3 dB elektrikli üst kesim Sıklık, her şerit	LOSA			31	GHz
Her şerit için hasar eşiği	Kayıp	6.5			dBm
LOS iddia	Kaybetmek	-40			dBm
LOS Deassert				-29	dBm
LOS Histeresi		0.5			dB
