| Brand Name: | GEZHI or OEM |
| Model Numarası: | 40G QSFP+ LR4 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | Banka havalesi, Western Union |

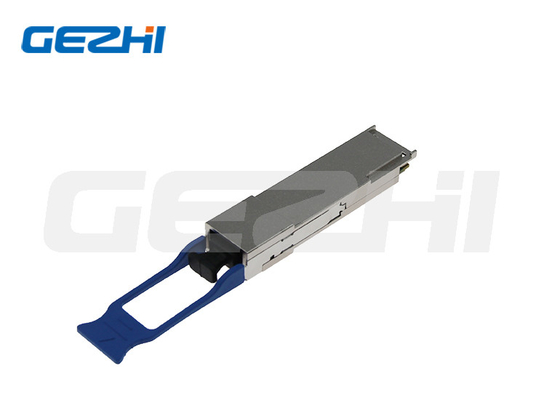

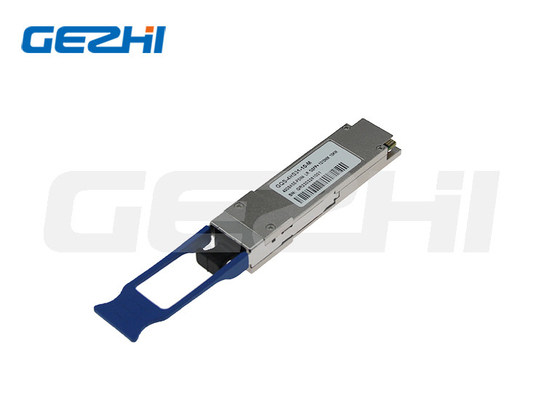

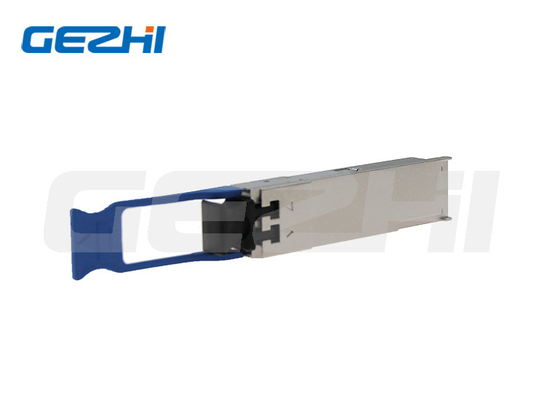

40G QSFP+ LR4 1310nm 10km SMF Fiber Transceiver Modülü
Açıklama
Bu ürün, 2m-10km optik iletişim uygulamaları için tasarlanmış bir alıcı modülüdür.Modül, 10Gb/s elektrik verilerinin 4 giriş kanalını (ch) 4 CWDM optik sinyale dönüştürür., ve bunları 40Gb/s optik iletim için tek bir kanala multipleks eder. Tersine, alıcı tarafında, modül optik olarak 40Gb/s girişini 4 CWDM kanalı sinyaline de-multipleks eder.ve onları 4 kanal çıkış elektrik verilerine dönüştürür..
4 CWDM kanalının merkezi dalga boyları, ITU-T G694'te tanımlanan CWDM dalga boyları şebekesinin üyeleri olarak 1271, 1291, 1311 ve 1331 nm'dir.2Optik arabirim için bir dupleks LC konektörü ve elektrikli arabirim için 148 pinlik bir konektör içerir.Bu modülde tek modlu fiber (SMF) kullanılmalıdır..
Ürün, form faktörü, optik/elektrik bağlantısı ve dijital teşhis sistemi ile tasarlanmıştır.
Özellikleri
Dört kanallı tam-dupleks alıcı modülü
Kanal başına 11,2Gbps'e kadar veri bağlantısı
En fazla bağlantı uzunluğu 10km
4 CWDM şeridi MUX/DEMUX tasarımı
Dahili dijital teşhis fonksiyonları
Sıcak takılabilir QSFP+ biçim faktörü
Tek 3. 3V güç kaynağı
Çalışma sıcaklığı: 0°C - 70°C
RoHS 6 uyumlu ((kurşunsuz)
Dijital Teşhis Monitörü (DDM)
Güç tüketimi < 2W
Uygulama
Anahtar, yönlendirici ve HBA'lar
4CH SDR, DDR ve QDR
Müşteri tarafı 40G Telekom Bağlantıları
İletici Optik Özellikleri
| Parametreler | Simge | - Min. | Tipik | En fazla. | Birim | Notlar | |||||||
| Dalga boyu atamaları | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Göndericisi | |||||||||||||
| Yan moddaki bastırma oranı | SMSR | 30 | - | - | dB | ||||||||
| Toplam ortalama fırlatma gücü | PT | - | - | 8.3 | dBm | ||||||||
| Her bir şerit için ortalama fırlatma gücü | - 7 | - | 2.3 | dBm | |||||||||
| Optik modülasyon genişliği, her şerit | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Herhangi iki şerit arasındaki fırlatma gücündeki fark (OMA) | - | - | 6.5 | dB | |||||||||
| OMA'daki fırlatma gücü, her bir şerid için iletici ve dağılım cezası (TDP) eklendi. | - Dört.8 | - | dBm | ||||||||||
| TDP, her şerit | TDP | 2.3 | dB | ||||||||||
| Yokoluş oranı | Acil Servis | 3.5 | - | - | dB | ||||||||
| Nitelikli Gürültü Yoğunluğu | Riçinde | - | - | -128 | dB/Hz | 12dB yansıma | |||||||
| Optik Geri Dönüş Kaybı Toleransı | - | - | 20 | dB | |||||||||
| İletici yansıması | RT | -12 | dB | ||||||||||
| Göndericinin göz maskesi tanımı {X1, X2, X3, Y1, Y2, Y3} | - Hayır.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Ortalama Başlatma Gücü, her şerit | PKaldır | -30 | dBm | ||||||||||
| Alıcı | |||||||||||||
| Hasar Sınırı | THd | 3.3 | dBm | 1 | |||||||||
| Alıcı girişindeki ortalama güç, her şerit | - 13.7 | 2.3 | dBm | ||||||||||
| Alıcı yansıması | RR | - | - | -26 | dB | ||||||||
| Alıcı Gücü (OMA), her şerit | - | - | 3.5 | dBm | |||||||||
| OMA'da, her şerit için stresli alıcı hassasiyeti | - | - | - Dokuz.9 | dBm | |||||||||
| Alıcı hassasiyeti, her bir şerit | SR | - | - | - On bir.5 | dBm | ||||||||
| Herhangi iki şerit arasında alıcı güç farkı (OMA) | 7.5 | dB | |||||||||||
| Her şerit için elektrikli 3 dB üst kesme frekansı al. | 12.3 | GHz | |||||||||||
| Stres alıcı hassasiyet testi koşulları2 | |||||||||||||
| Dikey göz kapatma cezası, her şerit | 1.6 | dB |
|
||||||||||
| Stresli Göz Jitter, her Lane | 0.3 | UI | |||||||||||
|
|
