| Brand Name: | GEZHI or OEM |
| Model Numarası: | 12F MPO (Kadın) - MPO (Kadın) 3.0mm Kütük Kablosu |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

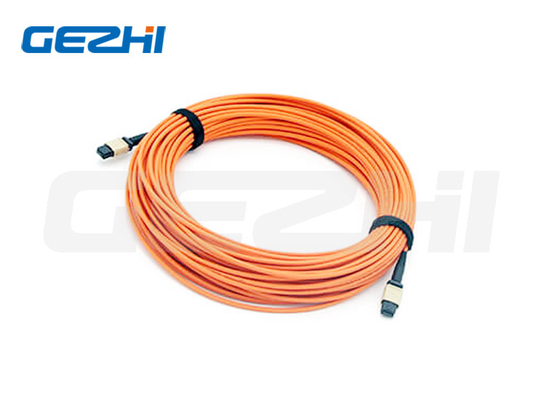

12F MPO (Kadın) - MPO (Kadın) 3.0mm LSZH Fiber Patch Kablosu / Kök Kablosu
Ürün Tanımı
MPO bağlantısı her iki ucunda. MPO Patch kablosu / gövde kablosu, MPO modüllerini kalıcı bir bağlantı olarak birbirine bağlar. Patch kablosu / gövde kablosu 12, 24, 48,6072.96,144fibers. 10/40/100Gbps'e kadar veri merkezi çözümlerini destekler. Tipik olarak kasetler, paneller veya sağlam MPO fan-out'ları birbirine bağlamak için kabul edilirler,ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablolarının hızlı bir şekilde dağıtılmasını kolaylaştırmakAyrıca, MPO aynı zamanda çok esneklik ve rahatlık sağlar bir kez patch panellerde konektör tarzını değiştirmek zorunda.Sadece yeni bir kaset kurmak yeni konektör stili ile patch panelinin çapraz bağlantı tarafında.
Özellikleri
1. Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
2.MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
3.Yumruğun kitlesel olarak imha edilmesi için ekonomik bir çözüm
4. Düşük kayıp ve standart kayıp SM ve MM uygulamaları için tasarlanmıştır
5.Güçlü yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcut
6Renkli kodlu korumalar, lif türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için kullanılabilir
7. Tekrarlanabilirlik ve değişkenlik açısından iyi
Uygulama
1- Veri iletişim ağı.
2.Optik Sistem Erişim ağı.
3- Depolama alanı ağ fiber kanalı.
4Yüksek yoğunluklu mimariler.
Spesifikasyon
| Özellikler. | Tek mod (APC 8 derece cilalanmış) | Multimod (PC Düz cilalama) |
|
Ekleme kaybı (MPO) (IEC 61300-3-34) |
Standart kayıp: ≤0.75dB ((max), ≤0.35dB ((tipik) Super Düşük kayıp:≤0.35dB ((max), ≤0.20dB ((tipik) |
Standart kayıp: ≤0.6dB ((max), ≤0.35 ((tipik) Super Düşük kayıp: ≤0.35dB (max), ≤0.20dB (tipik) |
| Geri dönüş kaybı ((MPO) | ≥60dB ((8 derece cilalama) | ≥25dB |
| Dayanıklılık | Tipik değişim, 200 çiftleşme | |
| Değişkenlik | ≤0.2dB | |
| Çekim gücü | > 70N | |
| Çalışma sıcaklığı | -40 ila + 85°C | |
MPO Bağlantı Tipleri
| Bağlantı | Fiber Kanalı |
| MPO Kadın Bağlayıcılar | 12 lifler |
| Not: Kadın konektör erkek konektör tipiyle bağlanmalıdır. | |
MPO ürünleri Ayrıntılar& Standart
| Bağlantı | Referans | Konut ayrıntıları |
| MPO Tek Mod | IEC 61754-7 |

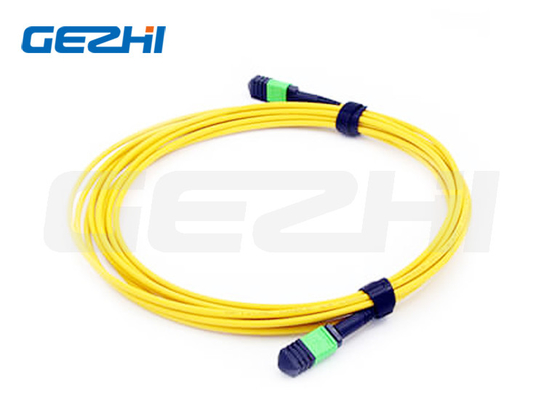

SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MPO) SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MPO) |
| MPO Multimode | IEC 61754-7 |

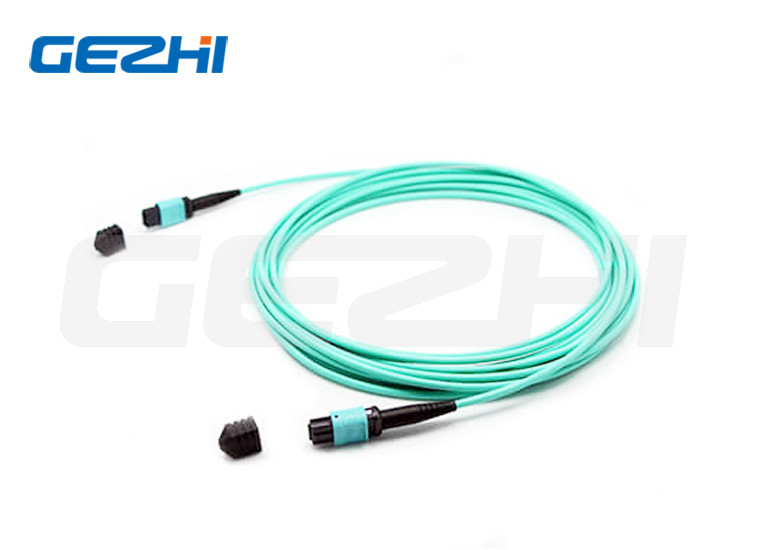

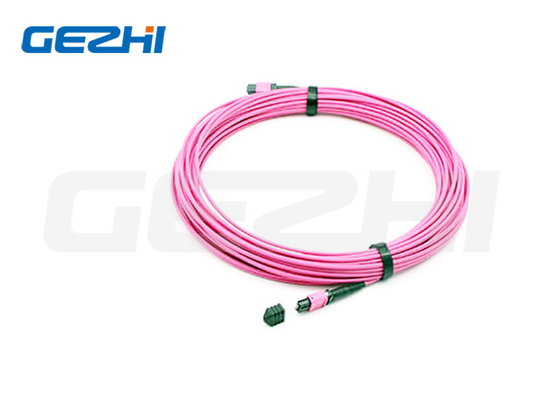

OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO) OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO) OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO) |
· IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
· TIA-568-C'ye göre yapılandırılmış kablolama
· 10G Fiber Channel Uyumlu
· 40G ve 100G IEEE 802.3
| Lif Sayısı | OD ((mm) |
En az izin verilen Çekim dayanıklılığı (N) |
En az izin verilen Çakma yükü ((N/100mm) |
En Az Eğilme Yarıçap ((MM) |
| 12 | 3.0±0.15 |
Kısa vadeli: 180; Uzun vadeli: 90 |
Kısa vadeli: 500; Uzun vadeli: 150 |
Statik: 10D Dinamik: 20D |
MPO Son Yüzü 3B Müdahale Endeksi
| Bölüm (IEC-61300-3-30) | En az | Maksimum | ||
| Kavis yarıçapı (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Açı | X açısı | -0.2° | -0.2° | |
| Y açısı | APC | 7.85° | 8.15° | |
| PC | -0.2° | -0.2° | ||
| Fiber yüksekliği (nm) | 1000nm | 3500nm | ||
| Max.DH.Tüm Fiber: | - 300nm. | 300nm | ||
| DH.Adj: | - 300nm. | 300nm | ||
| DH.Ave Fiber: | - 300nm. | 300nm | ||
| Çekirdek Dip: | SM | N/A | N/A | |
| MM | - 200nm. | 300nm | ||
Kablo Çizimi
Uzunluk Toleransı
| Toplam Uzunluk ((L) ((m) | tolerans uzunluğu ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Önceden bitirilmiş MPO Teknoloji-Polarite
Kullanılabilirlik
1.Ribbon ve bundle kablosu mevcut;
2- Patch kablosu, pigtail kablosu var.
3.MT-MT şerit yama kablosu mevcut.
4.MPO Loopback kullanılabilir
5.HD veri merkezi kablo bağlantısı.
|
|
