| Brand Name: | GEZHI or OEM |
| Model Numarası: | 24F MPO (Kadın) - MPO (Kadın) 3.0mm Kütük Kablosu |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |
12F MPO (Kadın) - MPO (Kadın) 3.0mm LSZH Fiber Patch Kablosu / Kök Kablosu
Ürün Tanımı
MPO Single Mode Elite Trunk Kablosu 1310/1550nm'de çalışır.Daha fazla ağ esnekliği sunmak ve taşınmayı kolaylaştırmak, gelecekte veri merkezlerinin talepleri için ekler ve değişiklikler.
Uygulama
1.Optik Sistem Erişim ağı.
2Yüksek yoğunluklu mimariler.
3- Veri iletişim ağı.
4- Depolama alanı ağ fiber kanalı.
Özellikleri
1.MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
2. Düşük kayıp ve standart kayıp SM ve MM uygulamaları için tasarlanmıştır
3.Güçlü yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcut
4Renkli kodlu korumalar, lif türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için kullanılabilir
5. Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
6.Yumruğun kitlesel olarak imha edilmesi için ekonomik bir çözüm
7. Tekrarlanabilirlik ve değişkenlik açısından iyi
Spesifikasyon
| Özellikler. | Tek mod (APC 8 derece cilalanmış) | Multimod (PC Düz cilalama) |
|
Ekleme kaybı (MPO) (IEC 61300-3-34) |
Standart kayıp: ≤0.75dB ((max), ≤0.35dB ((tipik) Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik) |
Standart kayıp: ≤0.6dB ((max), ≤0.35 ((tipik) Super Düşük kayıp: ≤0.35dB (max), ≤0.20dB (tipik) |
| Geri dönüş kaybı ((MPO) | ≥60dB ((8 derece cilalama) | ≥25dB |
| Dayanıklılık | Tipik değişim, 200 çiftleşme | |
| Değişkenlik | ≤0.2dB | |
| Çekim gücü | > 70N | |
| Çalışma sıcaklığı | -40 ila + 85°C | |
MPO ürünleri Ayrıntılar& Standart
| Bağlantı | Referans | Konut ayrıntıları |
| MPO Tek Mod | IEC 61754-7 |

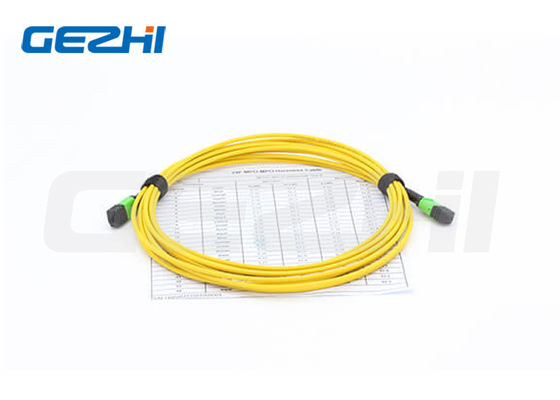

SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MPO) SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MPO) |
| MPO Multimode | IEC 61754-7 |

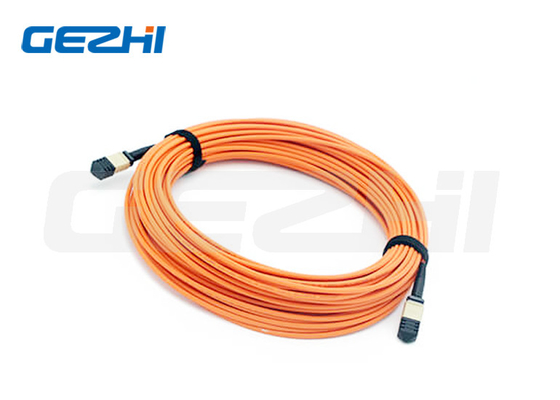

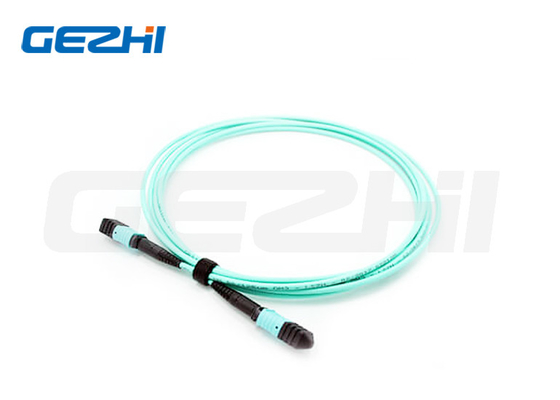

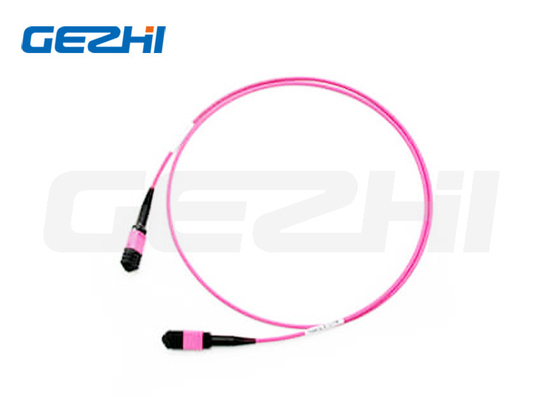

OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO) OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO) OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO) |
· IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
· TIA-568-C'ye göre yapılandırılmış kablolama
· 10G Fiber Channel Uyumlu
· 40G ve 100G IEEE 802.3
| Lif Sayısı | OD ((mm) |
En az izin verilen Çekim dayanıklılığı (N) |
En az izin verilen Çakma yükü ((N/100mm) |
En Az Eğilme Yarıçap ((MM) |
| 24 | 3.0±0.15 |
Kısa vadeli: 180; Uzun vadeli: 90 |
Kısa vadeli: 500; Uzun vadeli: 150 |
Statik: 10D Dinamik: 20D |
MPO Son Yüzü 3B Müdahale Endeksi
| Bölüm (IEC-61300-3-30) | En az | Maksimum | ||
| Kavis yarıçapı (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Açı | X açısı | -0.2° | -0.2° | |
| Y açısı | APC | 7.85° | 8.15° | |
| PC | -0.2° | -0.2° | ||
| Fiber yüksekliği (nm) | 1000nm | 3500nm | ||
| Max.DH.Tüm Fiber: | - 300nm. | 300nm | ||
| DH.Adj: | - 300nm. | 300nm | ||
| DH.Ave Fiber: | - 300nm. | 300nm | ||
| Çekirdek Dip: | SM | N/A | N/A | |
| MM | - 200nm. | 300nm | ||
Uzunluk Toleransı
| Toplam Uzunluk ((L) ((m) | tolerans uzunluğu ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Kullanılabilirlik
1.Ribbon ve bundle kablosu mevcut;
2- Patch kablosu, pigtail kablosu var.
3.MT-MT şerit yama kablosu mevcut.
4.MPO Loopback kullanılabilir
5.HD veri merkezi kablo bağlantısı.
|
|
