| Bağlantı |
Fiber Kanalı |
|
|

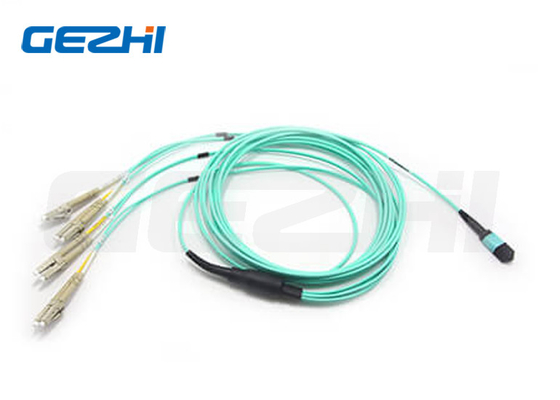

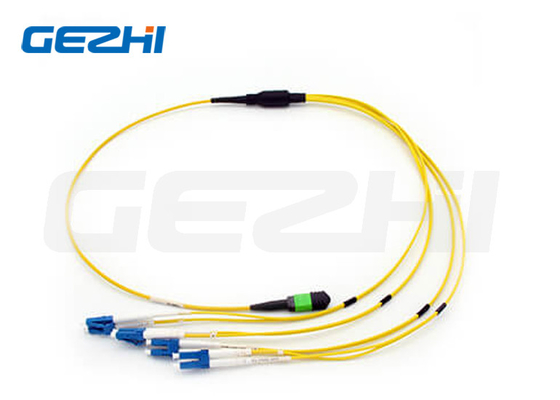

| MPO Kadın Bağlayıcılar |
8 Lifler |
| Not: Kadın konektör erkek konektör tipiyle bağlanmalıdır. |
| Bağlantı |
Referans |
Konut ayrıntıları |
| MPO Tek Mod |
IEC 61754-7 |
SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MPO)
|
| MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
|
· IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
· TIA-568-C'ye göre yapılandırılmış kablolama
· 10G Fiber Channel Uyumlu
· 40G ve 100G IEEE 802.3
Diğer konektörler: Endüstriyel Standart:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973 Etc.
E2000: IEC61754-15
Kullanılabilir
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
MPO Son Yüzü 3B Müdahale Endeksi
| Bölüm (IEC-61300-3-30) |
En az |
Maksimum |
| Kavis yarıçapı (mm) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50 mm |
|
| Açı |
X açısı |
-0.2° |
-0.2° |
| Y açısı |
APC |
7.85° |
8.15° |
| PC |
-0.2° |
-0.2° |
| Fiber yüksekliği (nm) |
1000nm |
3500nm |
| Max.DH.Tüm Fiber: |
- 300nm. |
300nm |
| DH.Adj: |
- 300nm. |
300nm |
| DH.Ave Fiber: |
- 300nm. |
300nm |
| Çekirdek Dip: |
SM |
N/A |
N/A |
| MM |
- 200nm. |
300nm |
LC Son Yüz Geometri 3B Müdahale Endeksi
| Parçalar |
Bağlantı |
PC Son yüz |
APC Son yüzü |
| Kavis yarıçapı |
SC/FC/ST |
10 ~ 25 mm |
5 ~ 12 mm |
| LC/MU |
7 ~ 25 mm |
5 ~ 15 mm |
| Apex Offset |
≤50 um |
| Fiber Küresel Yükseklik |
+/- 100 nm |
| Angular Offset |
- Hayır. |
8°± 0,5° |
LC Son yüz kalitesi (SM)
| Bölge |
Aralık (μm) |
Çizikler |
Kusurlar |
Referans |
| A: Çekirdek |
0 ila 25 |
Hiçbiri |
Hiçbiri |
IEC 61300-3-35:2015 |
| B: Kaplama |
25 ila 115 |
Hiçbiri |
Hiçbiri |
| C: Yapıştırıcı |
115 ile 135 arasında |
Hiçbiri |
Hiçbiri |
| D: İletişim |
135 ila 250 |
Hiçbiri |
Hiçbiri |
| E: Ferrule'ın geri kalanı |
Hiçbiri |
Hiçbiri |
LC Son yüz kalitesi (MM)
| Bölge |
Aralık (μm) |
Çizikler |
Kusurlar |
Referans |
| A: Çekirdek |
0 ile 65 arasında |
Hiçbiri |
Hiçbiri |
IEC 61300-3-35:2015 |
| B: Kaplama |
65 ila 115 |
Hiçbiri |
Hiçbiri |
| C: Yapıştırıcı |
115 ile 135 arasında |
Hiçbiri |
Hiçbiri |
| D: İletişim |
135 ila 250 |
Hiçbiri |
Hiçbiri |
| E: Ferrule'ın geri kalanı |
Hiçbiri |
Hiçbiri
|
Kablo Çizimi
