| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-CWDM-MUX |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

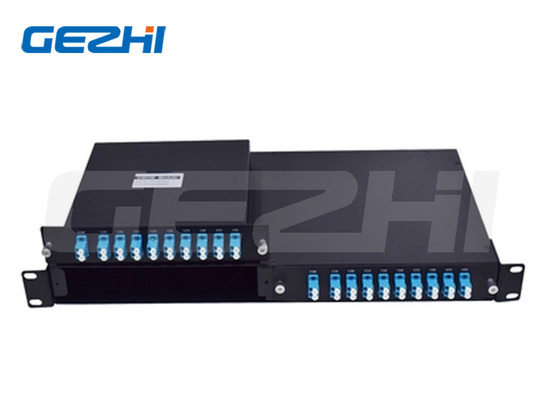

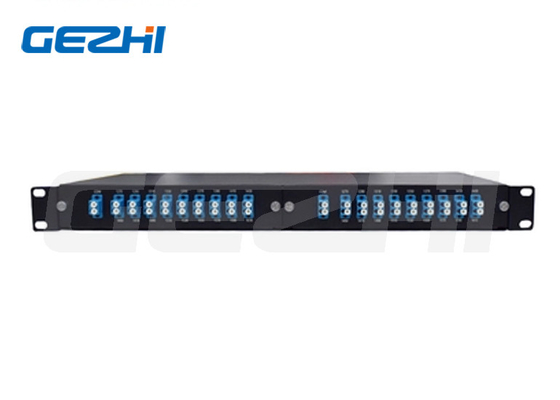

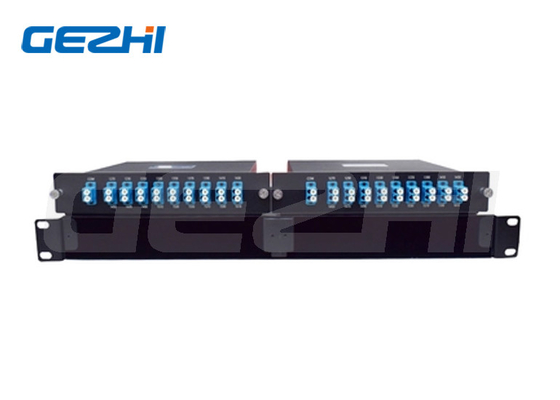

18CH CWDM Modülü 1270-1610nm 1U LGX 2 1 Kasette Yarım Boyutlu Slot
Ürün Tanımı
Gezhi'nin CWDM Mux Demux Modülü CWDM Mux/Demux Modülü, genel bant genişliğini WDM'yi genişletmek için tek veya çift yönlü tek mod lifinden oluşur.
Yüksek istikrar ve güvenilirlik sağlar ve kompakt paket boyutuna sahiptir.
Bu tip, 2 yuvarlaklı yarı boyutlu LGX Kaseti Tek Fiber LC / UPC 1270nm-1610nm 18CH CWDM Mux Demux ile 1U Rack'ta çok kompakt bir tasarımdır.
Gezhi CWDM Multiplexer Serisi
* Çıplak tek CWDM cihazı cam tüp veya paslanmaz çelik tüpünde paketlenmiştir
* 16 kanal veya 18 kanal kadar ABS kutu tipi
* Standart 19" 1U rak montajı
Özellikleri
* Çok Düşük Ekleme Kaybı
* Yüksek İzolasyon
* Yüksek güvenilirlik ve istikrar
* Düşük PDL
* Kompakt tasarım
* İyi kanal-kanal tekdüzelik
* Geniş Çalışma Dalga Boyutu: 1270nm-1610nm (1261nm~1611nm)
* Çalışma sıcaklığı:-20 ila +70°C
* Endüstriyel çalışma sıcaklığı:-40 ila +80°C
Ürün Özellikleri
| Parametreler | Kanal 4 | Kanal 8 | 18 Kanal | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanal Dalga Boyutu (nm) | 1270~1610 | ||||||
| Merkezi dalga uzunluğu doğruluğu (nm) | ±0.5 | ||||||
| Kanal Arası (nm) | 20 | ||||||
| Kanal geçiş bandı (@-0.5dB bant genişliği (nm) | >13 | ||||||
| Ekleme kaybı (dB) | ≤1.2 | ≤2.5 | ≤3.1 | ||||
| Kanal Tekdüzeliği (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Kanal Ripple (dB) | 0.3 | ||||||
| İzolasyon (dB) | Yakınında | N/A | >30 | N/A | >30 | N/A | >30 |
| Çevre dışı | N/A | >40 | N/A | >40 | N/A | >40 | |
| İnersiyon Kaybı Sıcaklık Duyarlılığı (dB/°C) | <0.005 | ||||||
| Dalga boyu sıcaklık değişimi (nm/°C) | <0.002 | ||||||
| Polarizasyona bağlı kayıp (dB) | <0.1 | ||||||
| Polarizasyon Modu Dağınıklığı | <0.1 | ||||||
| Direktiflik (dB) | >50 | ||||||
| Geri dönüş kaybı (dB) | >45 | ||||||
| Maksimum Yükleme Gücü (mW) | 500 | ||||||
| Çalışma sıcaklığı (°C) | -20~+70 | ||||||
| Depolama sıcaklığı (°C) | -40~85 | ||||||
| Paketin boyutu (mm) | L100 x W80 x H10 veya L140xW100xH15 | ||||||
Başvurular
* CWDM Sistemi
* Ekle / bırak
* PON ağları
* CATV bağlantıları
Uygunluk
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS
Ayrıntılar Resimler
Sipariş Bilgisi
| GZ yapılandırması | Kanal Sayısı | Birinci Kanal | Elyaf Türü | Fiber Uzunluğu | Girme/çıkma bağlantısı |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 Kanal 08=8 Kanal 16=16 kanal 18=18 kanal ...... |
27=1270nm ...... |
1=Çıplak lif 2=900um Sıfır tüp 3=2mm Kablo 4=3mm Kablo |
1=1m 2=2m S = Belirleyin |
0=Hiçbir ...... |
|
|
