| Hız: | 10 Gb/sn | İletim Mesafesi: | 40 KM |
|---|---|---|---|
| dalga boyu: | C bandı | Uyumlu Anahtar Markası: | Ana Markalar |
Ürün Tanımı

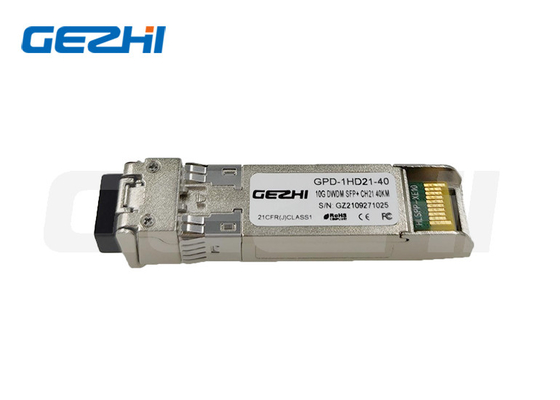

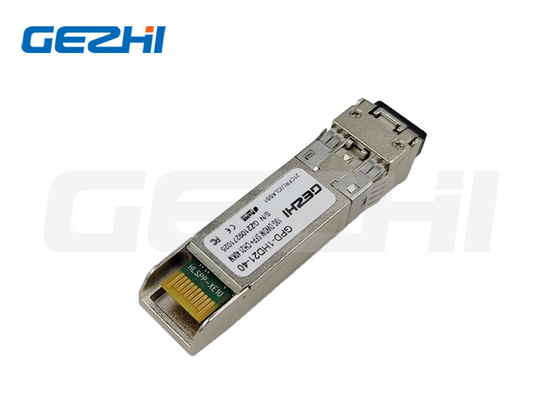

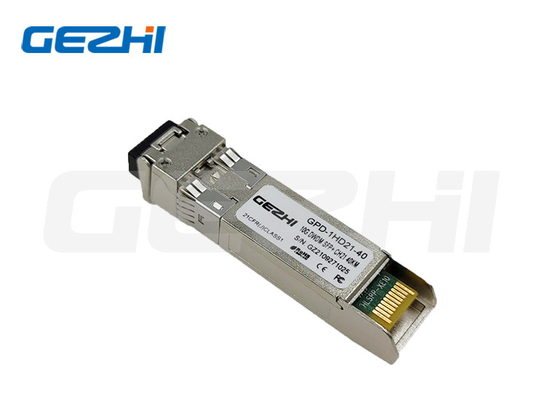

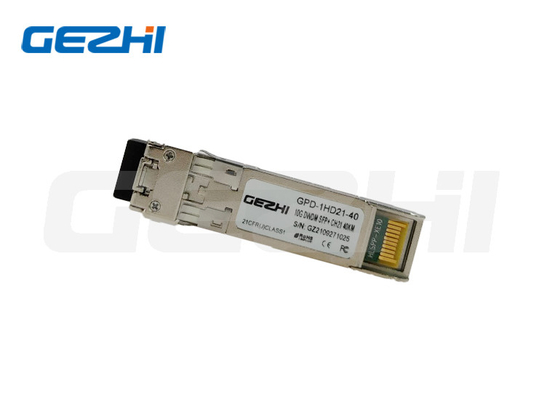

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz ITU şebekesi
Açıklama
Gezhi Photonics SFP+ER DWDM Alıcı, 10GBASE-ER/EW ve 8.5G/10G Fiber-Channel uygulamaları için tasarlanmıştır. Alıcı iki bölümden oluşur:İletici bölümünde soğutulmuş bir EML lazer bulunur.Alıcı bölümü, bir TIA ile entegre bir PIN fotodiyotundan oluşur. Tüm modüller I sınıf lazer güvenlik gereksinimlerini karşılar.Dijital teşhis fonksiyonları 2 telli seri arayüz aracılığıyla kullanılabilir, SFF-8472'de belirtildiği gibi, alıcı sıcaklığı, lazer kayıtsızlığı akımı, iletilmiş optik güç gibi cihaz işletim parametrelerine gerçek zamanlı erişim sağlar,Alınan optik güç ve alıcı veri voltajı.
Özellikleri
Uygulama
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Güçlendirme Voltajı | Vcc | - 0 oldu.5 | 3.8 | V |
| Depolama sıcaklığı | Tst | -40 | 85 | oC |
| Nitelikli Nemlilik | Rh | 0 | 85 | % |
Çalışma koşulları
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim |
| Güçlendirme Voltajı | Vcc | 3.13 | 3.3 | 3.47 | V |
| Besleme akımı | Icc | 360 | 450 | mA | |
| Çalışma kafesinin sıcaklığı | Tca | - 5 | - | 70 | oC |
| Modül Güç Çöküşü | Pm | - | 1.2 | 1.5 | W |
Notlar:
[1] Tedarik akımı VCCTX ve VCCRX arasında paylaşılıyor.
[2] Hızlı akım, sabit durum akım gereksinimlerinin üstündeki akım seviyesi olarak tanımlanır.
Iletken özellikleri Elektriksel
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim |
| Veri oranı | Mra | - | 10.3 | 11.3 | Gbps |
| Giriş diferansiyel impedansı | Kenar | - | 100 | - | Oh |
| Farklılık verisi Girişi | VtxDIFF | 120 | - | 850 | mV |
| Aktarma ve kapatma voltajı | VD | 2.0 | - | Vcc3+0.3 | V |
| Aktif Voltajı Gönder | Ven | 0 | - | +0.8 | V |
| Gönderme Etkinleştirme İfadesi Zamanı | Vn | - | - | 100 | Biz |
Alıcı Özellikleri Optik
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim |
| Girdi Çalışma Dalga Uzunluğu | λ | 1260 | - | 1620 | nm |
| Ortalama alıcı güç | - | - | - Bir.0 | dBm | |
| Alıcı hassasiyeti OMA'da | - | - | - 14.1 | dBm | |
|
OMA'da stresli alıcı hassasiyeti [1]
|
- On bir.3 | dBm | |||
| Maksimum Girdi Gücü | RX-aşırı yükleme | - | - | -1 | dBm |
| Yansıtıcılık | Rrx | - | - | - 27 | dB |
| Sinyal kaybı tespit edildi. | - 25 | - | - | dBm | |
| Kayıplar İfade Edilmedi | - | - | - 16 | dBm | |
| LOS Histeresi | 0.5 | - | - | dB |
Notlar:
[1] BER = 10 için uygunluk testi sinyali ile ölçülür¢12Tablodaki stres duyarlılığı değerleri, CDR devrelerinin etkilerini içeren sistem düzeyinde BER ölçümleri içindir.Bileşen düzeyinde ölçümler yapılırsa, 4 dB ek marj tahsis edilmelidir.
CDR devrelerinin etkisi olmadan.
