| Brand Name: | Gezhi or OEM |
| Model Numarası: | 48 CH-AAWG DWDM |
| Moq: | 1 adet |
| fiyat: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 gün |
Ürün Tanımı

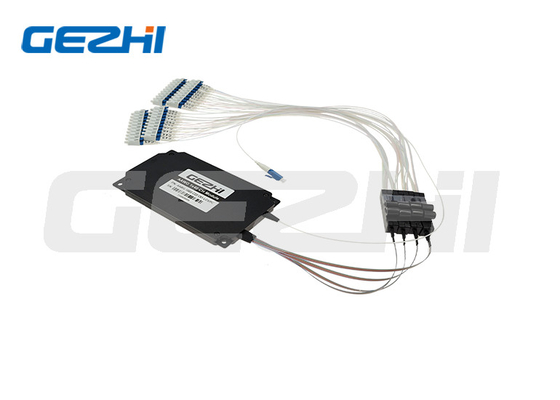

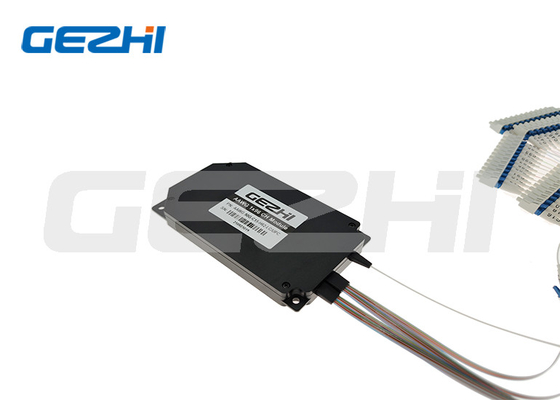

DWDM ağları için 48CH 100g DWDM Athermal AWG Modülü
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. 50GHz veya 100GHz kanal aralığında çalışır. ITU Şebekesi DWDM dalga boyları 1526nmden 1565nm'e kadar. AAWG DWDM, filtre tipi DWDM Mux DeMux'un yerini alabilir..
Özellik
Düşük Ekleme Kaybı ve Düşük PDL
Yüksek yalıtım
96 kanala kadar kompakt tasarımı ile kullanılabilir
Yüksek güvenilirlik ve yüksek kararlılık
Telcordia GR-1209-CORE ve GR-1221-CORE uyumlu
RoHS uyumlu
Teknik Endeks
| Parametreler | Birim | AAWG Modülü | ||||||||||
| Kanal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Kanal Arası | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Çip Türü | - Hayır. | Gauss Tipi | Düz üst türü | |||||||||
| 1dB kanal bant genişliği | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dB kanal bant genişliği | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| Ekleme Kaybı | dB | <4.5 | <4.5 | <4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Yakındaki Crosstalk | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Yakın olmayan Crosstalk | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| Toplam Crosstalk | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| Geri dönüş kaybı | dB | >40 | ||||||||||
| Dalgalanma | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| Renk dağılımı | Ps/nm | ±20 | ||||||||||
| Çalışma sıcaklığı | °C | -5~+65 | ||||||||||
| Depolama sıcaklığı | °C | -40~+85 | ||||||||||
Çip tipiAthermal AWG Modülü
Gauss Tipi
Düşük Ekleme kaybı, Yüksek izolasyon
Düz üst türü
Geniş çalışma bandı, yüksek sinyal istikrarı
Sipariş Verisi AAWG-XXG-XX-X-X-X-XX-XXXX-XX-Özelleştirilmiş Dalga Boyutu
| AAWG | Kanal | Yapılandırma | AWG Tipi | Paket | COM Fiber Uzunluğu |
Kurdele/Fan-out Fiber Uzunluğu |
Bağlantı |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S = Belirleyin |
S = Tek lif D=Çifte Elyaf
|
F=Yatay üst G=Gauss |
B=Metal Kutusu R=19 ¢1U Rackmount S = Belirleyin |
05=0,5m 10=1.0m S = Belirleyin |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=hiçbir LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = Belirleyin |
S1:Bir örnek sipariş alabilir miyim? MOQ'n nedir?
|
|
